1.Thước quang là gì?
Thước quang hay còn gọi là Thước quang học (Digital Readout & Linear Scale) là dụng cụ đo chiều dài khoảng cách bằng nguyên lý quang học thường dùng để đo và hiển thị thông số dịch chuyển hay hành trình dịch chuyển của máy móc cơ khí.
Thước quang Jenix có đa dạng độ chính xác từ 10µm, 5µm, 2µm, 1µm, 0.5µm, 0.1µm, nhưng độ chính xác phổ biến thường dùng là 1µm, 5µm.
2.Cấu tạo của thước quang
Cấu tạo của một bộ thước quang đầy đủ bao gồm thước đo (Linear scale), màn hình hiển thị (Digital readout) và dây cáp (Cable). Trong đó thước quang được cấu tạo gồm 2 phần chính là phần cố định (thân thước) và phần chuyển động (đầu đọc)
+Cấu tạo phần cố định (thân thước)
Là một thước kính có bề mặt được chia ra hai phần riêng biệt.
Ở trên phần thứ nhất, dọc theo chiều dài của thước quang học có các vach đen xen kẽ các khoảng trắng một cách đều đặn, trong đó kích thước khoảng trắng bằng kích thước vạch đen.
Các thước kính dùng nguyên tắc cho ánh sáng qua thì vạch đen có tác dụng chắn sáng, khoảng trắng có tác dụng cho ánh sáng xuyên qua.
Các thước kính dùng nguyên tắc phản xạ ánh thì trên bề mặt thước được mạ một lớp phản xạ ánh sáng, các vạch được khắc trên đó bằng cách bóc lớp phản xạ ở phần được khắc đi. Như vậy, trên thước sẽ còn lại các vạch phản xạ ánh sáng và các khoảng trắng. Khi có nguồn sáng, ánh sáng chiếu qua các khoảng trắng đi tới các bộ phận thu là photođiot hoặc phototransitor đặt đối diện và tạo ra tín hiệu điện.
Sau khi thu các tín hiệu điện này rồi thông qua quá trình xử lý tín hiệu để nhận được các kết quả cần thiết.
Ở trên phần thứ hai có vạch mốc đánh dấu chuẩn “0”
+ Cấu tạo phần chuyển động (đầu đọc)
Để tạo ra sự thay đổi quang thông khi cho ánh sáng chiếu qua thước người ta thay đổi diện tích cản quang bằng cách sử dụng một tấm mặt nạ cho di chuyển tương đối trên bề mặt thước.
Tấm mặt nạ này có cấu tạo 4 ô cửa sổ, mỗi ô có các vạch khắc mà chiều rộng vạch khắc, khoảng trắng và chu kỳ vạch khắc giống hệt trên thước kính. Nhưng khoảng cách giữa các ô không đều nhau mà bố trí sao cho khi áp mặt nạ lên trên thước các vạch khắc trên 4 ô của mặt nạ lệch pha nhau ¼ chu kỳ vạch khắc.
3.Ứng dụng của thước quang trong gia công cơ khí
Thước quang Jenix được ứng dụng rộng rãi trong lĩnh vực đo kiểm độ chính xác đến từng µm nói chung và trong ngành công nghiệp gia công cơ khí chính xác nói riêng.
Trong ngành gia công cơ khí chính xác, đặc biệt trong các loại máy phay cơ, máy tiện, máy cắt dây, máy bắn điện, máy mài, máy doa…Sử dụng thước quang giúp giảm thiểu tối đa sai sót khi gia công chi tiết, sản phẩm, giúp căn chỉnh dễ dàng hơn, nhờ đó tăng độ chính xác gia công và nâng cao năng suất lao động, cũng như giảm sự mệt nhọc cho người vận hành máy.
Thước quang thực sự là dụng cụ cần thiết trang bị trên các máy công cụ để kiểm soát chất lượng sản phẩm đồng đều trong gia công chính xác.
4.Các loại thước quang phổ biến
Có rất nhiều dòng thước quang phổ biến, nhưng cơ bản chia thành loại thước quang theo các loại máy công cụ, theo hành trình, độ chính xác, tín hiệu, độ dày mỏng của thước quang và theo nhà sản xuất
* Phân loại thước quang theo các loại máy công cụ
Thước quang theo các loại máy công cụ sẽ có cách gọi tương đương theo từng máy đó. Điểm phân biệt dễ nhất đối vs các loại này là sử dụng màn hình hiển thị DRO mấy trục, các tính năng tương ứng và số lượng thước cần thiết.
Thước quang cho máy mài
Thước quang cho máy cắt dây EDM
Thước quang cho máy xung
Thước quang cho máy chấn
Thước quang cho máy doa
Thước quang cho máy cưa gỗ
* Phân loại theo hành trình, độ chính xác, tín hiệu, độ dày mỏng của thước quang
Phân loại thước quang theo độ chính xác
Thước quang Jenix có đa dạng độ chính xác từ 10µm, 5µm, 2µm, 1µm, 0.5µm, 0.1µm, nhưng độ chính xác phổ biến thường dùng là 1µm, 5µm.
Phân loại thước quang theo tín hiệu
Thước quang có 2 loại tín hiệu phổ biến:
+ TTL 5V dùng kết nối với màn hình hiển thị
+ RS422 để kết nối với bộ điều khiển PLC không cần qua kết nối với màn hình hiển thị
Phân loại thước quang theo độ dày mỏng của thước
Tùy theo từng không gian lắp đặt, sẽ có nhiều loại thước quang với độ dày mỏng khác nhau tùy biến phù hợp. Cụ thể đối với hãng thước quang Jenix Hàn Quốc một trong những dòng thước quang hàng đầu hiện nay, được phân phối rộng rãi trên thị trường Việt Nam thì thường dùng 3 loại sau:
Thước quang Jenix tiêu chuẩn - Model JSM có phạm vi đo từ 50 - 3000 mm
Thước quang Jenix loại mỏng- Model JSS có phạm vi đo từ 50 - 1000 mm
Thước quang Jenix loại siêu mỏng- Model JSN phạm vi đo từ 50 - 450 mm
Ngoài ra, với thước có hành trình dưới 3m ta thường dùng thước quang và hành trình trên 3m thường dùng thước từ vì giới hạn hành trình đo được của thước quang là 3m. Thước từ là loại dụng cụ đo độ dài sử dụng nguyên lý của từ trường để xác định khoảng cách của một điểm đến vị trí cần đo, hành trình của thước từ có thể lên đến 10000mm, độ chính xác cao nhưng đắt hơn thước quang.
Thước quang theo hãng sản xuất
Thước quang Jenix (Hàn Quốc)

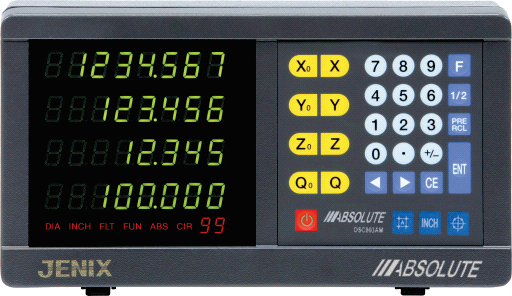

Màn hình hiển thị thước quang Jenix- Hàn Quốc
Thước quang Jenix xuất xứ Hàn Quốc (nhà sản xuất DongSahn Jenix) là nhà sản xuất có uy tín lâu năm, chất lượng đã được kiểm nghiệp thực tế, hiện đang là sản phẩm được tin dùng và đánh giá cao nhất hiện nay. Thước quang Jenix được đánh giá cao bởi sản phẩm có thiết kế đẹp mắt, màn hình rất nhỏ gọn, chắc chắn, dễ cài đặt thông số, giá thành tương đối, tuổi thọ thước quang rất cao 5-7 năm. Hỗ trợ nhiều chế độ đo, phù hợp với sản xuất công nghiệp hiện đại.
Thước quang Mitutoyo, Sony (Nhật Bản)
Cái tên nổi tiếng nhất về thước quang Nhật Bản mà khách hàng sử dụng máy công cụ ở Việt Nam biết đến là thước quang Mitutoyo, Sony (Nhật Bản). Đây luôn là dòng thước quang được đánh giá cao từ khách hàng trong nước và trên thế giới trong ngành công nghiệp các máy công cụ, máy CNC..Các loại thước quang này thường đi kèm cùng các máy Nhật bãi. Mặc dù có độ chính xác cao và ổn định lâu dài, tuy nhiên giá thành tương đối cao so với các thương hiệu khác.
Thước quang Sterling, Carma (Đài Loan)
Thước quang Đài Loan được biết đến với chất lượng ổn định, độ chính xác khá. Thương hiệu thước quang Đài Loan nổi tiếng như Sterling, Carma.. có giá cả phải chăng, phù hợp với ngân sách tầm trung, nhưng tính năng đơn giản, ít linh hoạt hơn so với Jenix hoặc Mitutoyo.

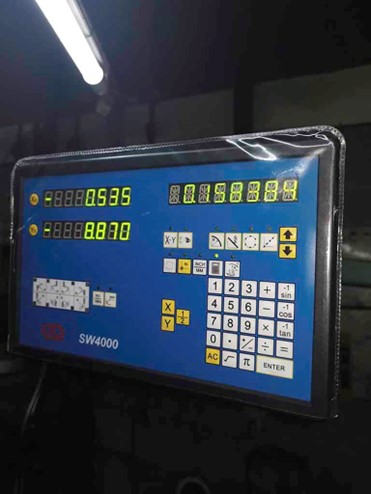

Màn hình hiển thị thước quang Carma-Đài Loan
Thước quang Sino, Delos (Trung Quốc)
Thước quang Trung Quốc cũng đã dạng các sản phẩm và chủng loại. Nổi bật với sản phẩm thước quang Sino, Sinpo, Delos… với giá thành rẻ, dễ tiếp cận, độ chính xác trung bình phù hợp với các các xưởng gia công nhỏ, yêu cầu không quá cao về độ chính xác.
Thước quang Delos xuất xứ Trung Quốc. Đây là dòng thước khá mới tại thị trường Việt Nam, mặc dù chất lượng không bằng thước quang Jenix, nhưng chi phí rẻ, chất lượng tương đối bền.

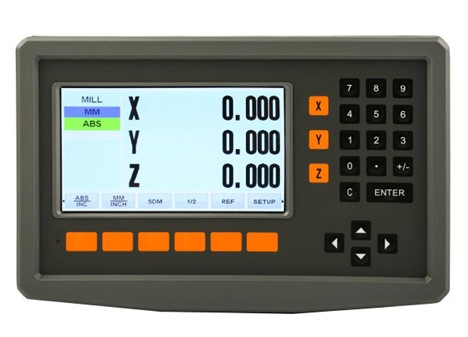

Màn hình hiển thị thước quang Delos 3 trục dòng DS50-3V
5.Cách lựa chọn thước quang phù hợp
Với việc rất đa dạng các loại thước quang trên thị trường thị việc lựa chọn sản phẩm phù hợp với nhu cầu sử dụng khá dễ dàng. Kết hợp thông tin giữa các tiêu chí lựa chọn của riêng cá nhân, doanh nghiệp với các tiêu chí đánh giá độ uy tín của nhà phân phối thì sẽ nhanh để có sản phẩm phù hợp với nhu cầu.
Cụ thể tiêu chí có thể là sản phẩm xuất xứ từ đâu? Có dễ dàng thay thế, lắp đặt không? Giá cao hay thấp? Độ bền bỉ như thế nào? Các ưu điểm của sản phẩm là gì? Đơn vị phân phối đã lắp đặt được nhiều chưa?
Công ty cổ phần thương mại và công nghệ Á Châu đại diện thương mại độc quyền của hãng thước quang Jenix xuất xứ Hàn Quốc (nhà sản xuất Dong Sahn Jenix Co., Ltd) là nhà sản xuất có uy tín lâu năm, chất lượng đã được kiểm nghiệp thực tế. hiện đang là sản phẩm thước quang được tin dùng và đánh giá cao nhất hiện nay.

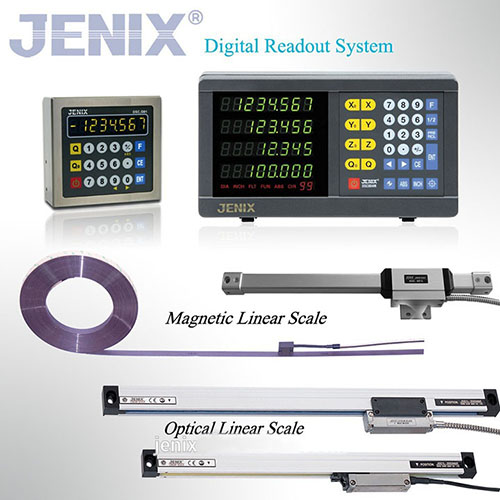

6. Giới thiệu thước quang Jenix
Thước quang Jenix xuất xứ bởi công ty Dong Sahn Jenix Co., Ltd Hàn Quốc giúp tăng năng suất, hỗ trợ trong ngành cơ khí giúp máy tăng độ chính xác, gia công dễ hơn, đo khoảng cách độ dài chính xác đến từng µm (micromet). Thước quang được sử dụng nâng cấp các máy công cụ (máy tiện, máy phay, máy bào, máy khoan,...) giúp cho việc theo dõi, quan sát di chuyển trên các trục dễ dàng, nhanh chóng và chính xác hơn. Giúp người sử dụng thao tác dễ dàng hơn.
Thước quang học Jenix giúp tiết kiệm chi phí, giảm thiểu lỗi sản xuất nhờ độ chính xác ±0.001 mm, hạn chế tối đa phế phẩm. Độ bền cao giúp kéo dài tuổi thọ thiết bị, giảm chi phí bảo trì và thay thế, chưa kể giá thành thước quang Jenix mềm hơn khá nhiều so với các hãng thước từ Nhật Bản, Mỹ…nhưng chất lượng thì không hề thua kém gì.
Thước quang Jenix không chỉ là thiết bị đo lường, mà còn là giải pháp giúp doanh nghiệp nâng cao năng suất và chất lượng sản phẩm. Với uy tín đã được khẳng định và nhiều ưu điểm vượt trội so với các loại thước quang khác, Jenix chắc chắn là sự lựa chọn hoàn hảo cho mọi nhu cầu đo lường chính xác.
