1.Thước Quang Jenix Là Gì?
Thước quang hay còn gọi là Thước quang học (Digital Readout & Linear Scale) là dụng cụ đo chiều dài khoảng cách bằng nguyên lý quang học thường dùng để đo và hiển thị thông số dịch chuyển hay hành trình dịch chuyển của máy móc cơ khí.
Thước quang Jenix có đa dạng độ chính xác từ 10µm, 5µm, 2µm, 1µm, 0.5µm, 0.1µm, nhưng độ chính xác phổ biến thường dùng là 1µm, 5µm.

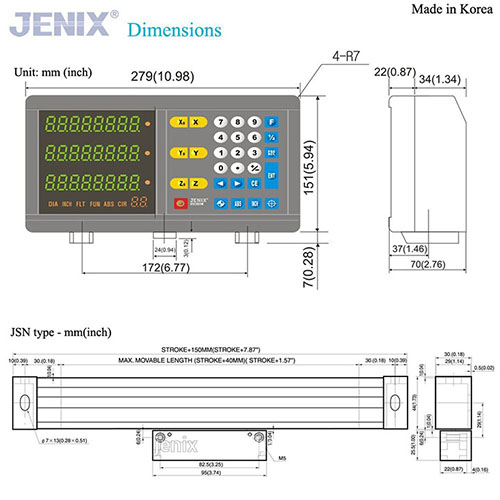

Hình ảnh thước quang Jenix- Hàn Quốc
2. Ứng Dụng của Thước Quang Jenix
Thước quang Jenix được ứng dụng rộng rãi trong lĩnh vực đo kiểm độ chính xác đến từng µm nói chung và trong ngành công nghiệp gia công cơ khí chính xác nói riêng.
Trong ngành gia công cơ khí chính xác, đặc biệt trong các loại máy phay cơ, máy tiện, máy cắt dây, máy bắn điện, máy mài, máy doa…Sử dụng thước quang giúp giảm thiểu tối đa sai sót khi gia công chi tiết, sản phẩm, giúp căn chỉnh dễ dàng hơn, nhờ đó tăng độ chính xác gia công và nâng cao năng suất lao động, cũng như giảm sự mệt nhọc cho người vận hành máy.
Thước quang thực sự là dụng cụ cần thiết trang bị trên các máy công cụ để kiểm soát chất lượng sản phẩm đồng đều trong gia công chính xác.
3. Các Loại Thước Quang Jenix Hiện Có
Trên thị trường hiện nay có rất nhiều dòng sản phẩm thước quang với chất lượng và giá cả khác nhau, nhưng phổ biến chia thành loại thước quang theo các loại máy công cụ, và theo hành trình, độ chính xác, tín hiệu, độ dày mỏng của thước quang.
* Phân loại thước quang theo các loại máy công cụ
Thước quang theo các loại máy công cụ sẽ có cách gọi tương đương theo từng máy đó. Điểm phân biệt dễ nhất đối vs các loại này là sử dụng màn hình hiển thị DRO mấy trục, các tính năng tương ứng và số lượng thước cần thiết.
Thước quang máy phay thường bao gồm 1 màn hình hiển thị DRO 3 trục, kèm 3 thước (Trục X, trục Y, truc Z) hành trình theo bàn máy sao cho thước hoạt động ổn định, và an toàn trong cữ hành trình của mỗi trục.
 |  |
Thước quang Jenix lắp trên máy phay Ying Shun
Thước quang Jenix cho máy tiện thường bao gồm 1 màn hình hiển thị DRO 2 trục, kèm 2 thước (trục X và trục Z) hành trình theo bàn máy. Tùy thuộc vào từng hãng sẽ có màn hình hiển thị chuyên biệt cho từng dòng máy khác nhau.
 |  |
Thước quang Jenix lắp trên máy tiện Frejoth
Thước quang máy mài
Thước quang máy cắt dây EDM
Thước quang máy xung
Thước quang máy chấn
* Phân loại theo hành trình, độ chính xác, tín hiệu, độ dày mỏng của thước quang
Phân loại thước quang theo độ chính xác
Thước quang Jenix có đa dạng độ chính xác từ 10µm, 5µm, 2µm, 1µm, 0.5µm, 0.1µm, nhưng độ chính xác phổ biến thường dùng là 1µm, 5µm.
Phân loại thước quang theo tín hiệu
Thước quang có 2 loại tín hiệu phổ biến:
+ TTL 5V dùng kết nối với màn hình hiển thị
+ RS422 để kết nối với bộ điều khiển PLC không cần qua kết nối với màn hình hiển thị
Phân loại thước quang theo độ dày mỏng của thước
Tùy theo từng không gian lắp đặt, sẽ có nhiều loại thước quang với độ dày mỏng khác nhau tùy biến phù hợp. Cụ thể đối với hãng thước quang Jenix Hàn Quốc- một trong những dòng thước quang hàng đầu hiện nay, được phân phối rộng rãi trên thị trường Việt Nam thì thường dùng 3 loại sau:
- Thước quang Jenix tiêu chuẩn (Model JSM) có dải đo từ 50 mm đến 3000 mm.
- Thước quang Jenix loại mỏng (Model JSS) có dải đo từ 50 mm đến 1000 mm.
- Thước quang Jenix loại siêu mỏng (Model JSN) có dải đo từ 50 mm đến 450 mm.
Ngoài ra, với thước có hành trình dưới 3m thường dùng thước quang và hành trình trên 3m thường dùng thước từ vì giới hạn hành trình đo được của thước quang là 3m.
Thước từ là loại dụng cụ đo đo hành trình và vị trí di chuyển của các trục máy công cụ (như máy tiện, máy phay, máy mài) bằng cách sử dụng cảm biến từ trường để xác định khoảng cách của một điểm đến vị trí cần đo, hành trình của thước từ có thể lên đến 10000mm, độ chính xác cao nhưng đắt hơn thước quang.
4. Vì Sao Nên Chọn Thước Quang Jenix?
Thước quang Jenix xuất xứ Hàn Quốc (nhà sản xuất DongSahn Jenix) là nhà sản xuất có uy tín lâu năm, chất lượng đã được kiểm nghiệp thực tế, hiện đang là sản phẩm được tin dùng và đánh giá cao nhất hiện nay. Thước quang Jenix được đánh giá cao bởi sản phẩm có giá thành tương đối, tuổi thọ thước quang rất cao 5-7 năm, màn hình dễ cài đặt thông số. Nếu so sánh với thước sản xuất tại Trung Quốc thì đắt hơn, tuy nhiên chất lượng thì tốt hơn rất nhiều.
Bộ thước quang Jenix và màn hình hiển thị DRO xuất xứ Hàn Quốc
Thước quang Sino xuất xứ Trung Quốc có giá thành rẻ.
Thước quang Delos xuất xứ Trung Quốc. Đây là dòng thước khá mới tại thị trường Việt Nam, mặc dù chất lượng không bằng thước quang Jenix, nhưng chi phí rẻ, chất lượng tương đối bền.
So sánh thước quang Jenix với thước quang xuất xứ Nhật Bản thường giá thành rất cao, ít sử dụng tại thị trường Việt Nam, chủ yếu dùng cho các máy yêu cầu chế độ gia công cao, tinh xác.
5. Hướng Dẫn Lắp Đặt Thước Quang Jenix
Lắp đặt thước quang Jenix không khó khăn nhưng cần chú ý cẩn thận, tỉ mỉ một chút trong quá tình căn chỉnh và rà gá thước là có thể hoàn thành lắp đặt một cách dễ dàng.
Dưới đây là video chi tiết các bước cần thiết trong việc lặp đặt thước quang Jenix:
Hướng dẫn lắp đặt thước quang Jenix cho máy tiện vạn năng
Cơ bản lắp đặt thước quang bao gồm 5 bước sau:
Bước 1: Chuẩn bị thước quang phù hợp với hành trình các trục của máy, để đảm bảo sao cho khi di chuyển hết hành trình của máy thì thước vẫn còn dư 1 khoảng.
VD: hành trình trục X của máy là 850mm => chọn hành trình thước quang là 900mm
Bước 2: Chuẩn bị dụng cụ lắp đặt thước: máy khoan, taro, mũi khoan, bulong, ốc, đồng hồ so…
Bước 3: Đặt thước vào vị trí dự kiến lắp, căn chỉnh hành trình máy sao cho dịch chuyển hết hành trình đảm bảo đầu đọc và thước còn khoảng dư đều nhau ở hai đầu, lấy dấu khoan và taro
Bước 4: Lắp đặt thước và đầu đọc, căn chỉnh thước bằng đồng hồ so đảm bảo độ song song trên toàn hành trình
Căn chỉnh khoảng cách giữa đầu đọc và thước trong phạm vi cho phép của nhà sản xuất (khoảng cách thường từ 1mm-1.5mm), lắp màn hình và kết nối cáp
Bước 5: Đấu điện và dịch chuyển bàn máy để kiểm tra độ chính xác của thước
6. Mua Thước Quang Jenix Ở Đâu?
Với kinh nghiệm lâu năm về cung cấp thước quang, đặc biệt là thước quang Jenix Hàn Quốc - một trong những dòng thước quang hàng đầu hiện nay, được phân phối rộng rãi trên thị trường Việt Nam. Công ty cổ phần thương mại và công nghệ Á Châu- đại diện thương mại độc quyền duy nhất của hãng Dong Sahn Jenix tại Việt Nam. Chúng tôi cam kết cung cấp và phân phối thước quang Jenix chất lượng đảm bảo 100%, lỗi 1 đổi 1, độ bền, tuổi thọ cao, chống bụi, chống nước, giá cả tối ưu nhất Việt Nam về dòng thước quang Jenix.
Hàng thước quang của chúng tôi có sẵn trong kho, luôn gửi tới khách hàng trong thời gian ngắn nhất với dịch vụ bảo hành nhiệt tình, chu đáo 24/7, đặt tiêu chí khách hàng lên hàng đầu.
Vui lòng liên hệ với chúng tôi qua số điện thoại công ty để được tư vấn và nhận báo giá tốt nhất.
Hotline: 094 896 6655 hoặc email: attjsc@machinetools.com.vn
