Thước quang máy tiện là gì?

Thước quang máy tiện là một thiết bị đo lường chính xác, được lắp đặt trên máy tiện (máy tiện vạn năng, máy tiện cụt,..) có độ phân giải 0.005mm (5/1000), để theo dõi và hiển thị vị trí của các trục máy (thường là trục X và Z). Thiết bị này giúp người vận hành biết chính xác khoảng cách di chuyển của dao cắt, từ đó điều chỉnh quá trình gia công với độ chuẩn xác cao.

Thước quang Jenix cho máy tiện xuất xứ từ hãng Dong Sahn Jenix Co.,Ltd – Hàn Quốc, là sản phẩm hỗ trợ trong ngành cơ khí giúp máy tăng độ chính xác, hiện đang là sản phẩm được tin dùng phổ biến và đánh giá cao hiện nay tại thị trường Việt Nam so với nhiều thương hiệu thước quang khác với giá cả cạnh tranh, uy tín và chất lượng.

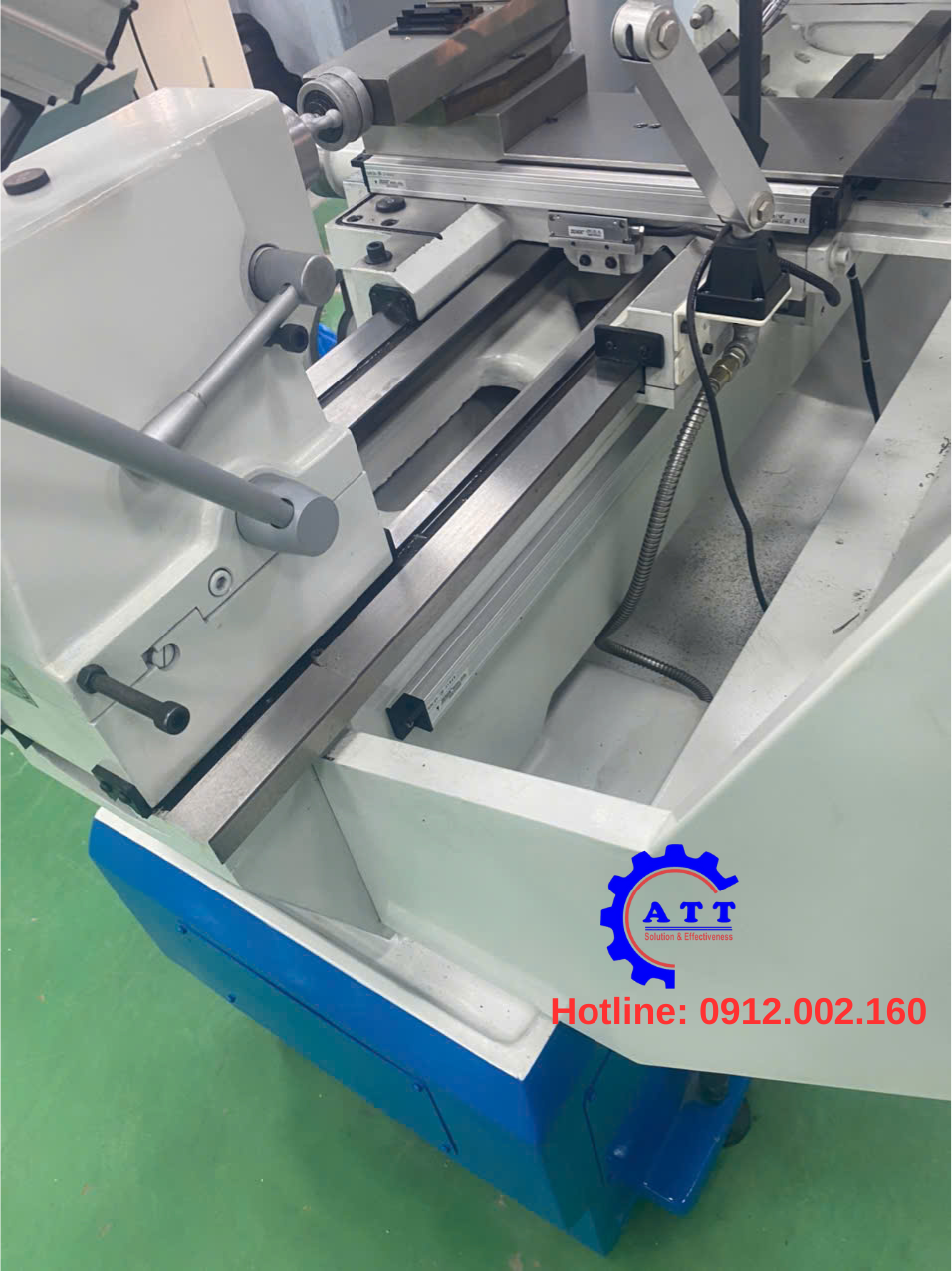

Hình ảnh thước quang Jenix lắp trên máy tiện Frejoth

2. Lợi ích khi lắp đặt thước quang Jenix cho máy tiện

Độ chính xác cao: Thước quang Jenix có độ phân giải từ 0.001mm, giúp máy tiện hoạt động với độ chính xác tuyệt đối.

Độ bền vượt trội: Thước được chế tạo từ vật liệu chất lượng cao, chịu lực tốt, chống bụi và nước, phù hợp với môi trường xưởng gia công cơ khí.

Lắp đặt dễ dàng: Thiết kế tối giản, linh hoạt, giúp người sử dụng dễ dàng lắp đặt và hiệu chỉnh.

Giá thành cạnh tranh: So với các thương hiệu từ châu Âu hay Nhật Bản có độ chính xác cao nhưng chi phí rất đắt, thước quang Jenix mang lại sự cân bằng giữa giá thành và chất lượng tốt.

3.Cách lựa chọn thước quang máy tiện thương hiệu Jenix phù hợp

Việc lựa chọn thước quang phù hợp giúp tối ưu hiệu suất làm việc và kéo dài tuổi thọ của thiết bị. Thông thường có 2 cách lựa chọn thước quang máy tiện thương hiệu Jenix phổ biến là theo hành trình và theo độ phân giải.

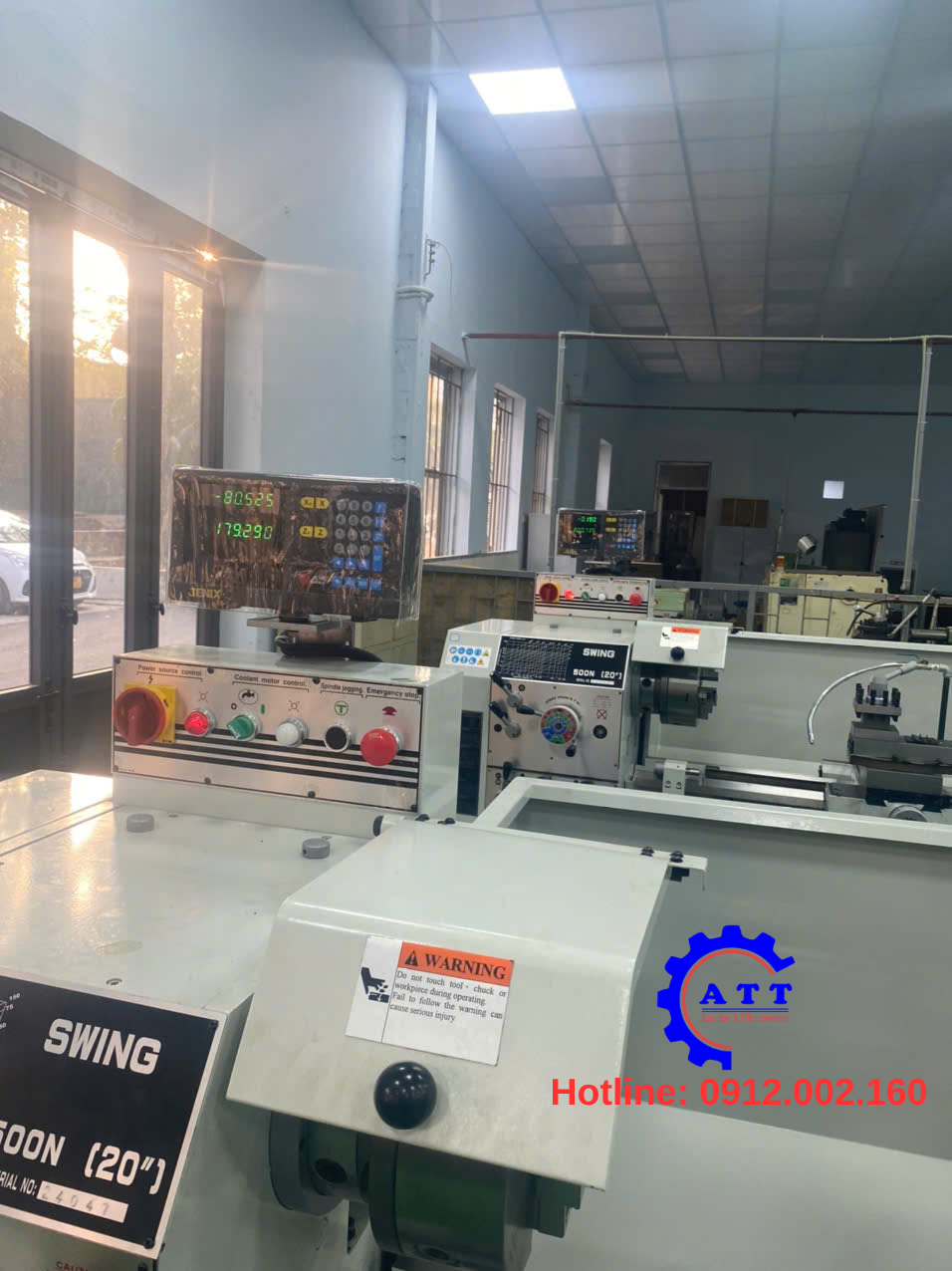

Hình ảnh thước quang Jenix và màn hình hiển thị DRO

3.1 Cách chọn thước quang máy tiện thương hiệu Jenix theo hành trình

Lựa chọn thước quang có chiều dài phù hợp với hành trình di chuyển tối đa của trục máy tiện. Ví dụ, nếu trục X di chuyển 500mm, nên chọn thước dài hơn một chút (khoảng 520-550mm) để đảm bảo độ linh hoạt.

Thước quang Jenix cần lắp trục tùy thuộc vào nhu cầu người sử dụng mong muốn trục cần hiển thị số. Thông thường một bộ thước quang gồm 1 trục, 2 trục hay 3 trục tùy thuộc vào thiết bị cần lắp.

+ Một bộ thước quang cho máy tiện thường bao gồm màn hình hiển thị điện tử DSC802L và 2 thước tương ứng với 2 trục X và trục Z.

+ Một bộ thước quang máy phay thường sẽ gồm màn hình hiển thị số DSC803M và 3 thước tương ứng với 3 trục X, Y, Z.

+ Bộ thước quang cho máy mài có thể lắp thước quang 1 trục, 2 trục hay 3 trục tùy nhu cầu có thể là DSC-801, DSC-802 hay DSC-803.

3.2 Cách chọn thước quang máy tiện thương hiệu Jenix theo độ phân giải

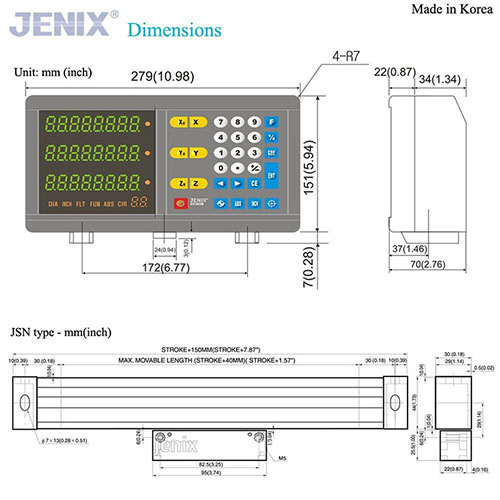

Lựa chọn thước quang cho máy tiện vạn năng, máy tiện đứng thường chọn độ phân giải là 0.005mm (5/1000) là JSS5L-X, JSM5L-Y, JSN5L-Z. Ở đây 3 ký hiệu đầu là kiểu thước, 5L là độ phân giải 0.005mm còn X, Y, Z là chiều dài tương ứng với số mm (chẵn trên 50mm) của hành trình.

3.3 Khi nào chọn thước quang và khi nào chọn thước từ

Việc lựa chọn giữa thước quang và thước từ phụ thuộc vào nhu cầu sử dụng, điều kiện làm việc và kích thước hành trình của máy móc.

Thước quang (Linear Scale): Thước quang hoạt động dựa trên nguyên lý quang học, sử dụng hệ thống vạch chia quang học để đo lường. Loại thước này có độ chính xác cao, thường dao động từ 0.1µm đến 10µm, phù hợp với các máy có hành trình di chuyển ngắn đến trung bình, thước quang thường được lựa chọn khi hành trình đo dưới 3m, do ở kích thước lớn hơn, việc đảm bảo độ thẳng và căn chỉnh chính xác sẽ trở nên khó khăn hơn.

Thước từ (Magnetic Scale): Thước từ sử dụng nguyên lý cảm biến từ tính để đo lường, loại thước này có ưu điểm là bền bỉ, ít bị ảnh hưởng bởi bụi bẩn, dầu mỡ, đồng thời có thể đo hành trình dài mà không bị suy giảm độ chính xác đáng kể. Do đó, với các máy có hành trình trên 3m, thước từ thường được ưu tiên sử dụng.

4. Lắp đặt thước quang cho máy tiện thương hiệu Jenix Hàn Quốc

Việc lắp đặt thước quang Jenix đúng cách cho máy tiện giúp đảm bảo độ chính xác và tăng tuổi thọ thiết bị. Cơ bản lắp đặt thước quang cho máy tiện bao gồm 5 bước sau:

Bước 1: Chuẩn bị thước quang phù hợp với hành trình các trục của máy, để đảm bảo sao cho khi di chuyển hết hành trình của máy thì thước vẫn còn dư 1 khoảng.

VD: hành trình trục X của máy là 850mm => chọn hành trình thước quang là 900mm

Bước 2: Chuẩn bị dụng cụ lắp đặt thước: máy khoan, taro, mũi khoan, bulong, ốc, đồng hồ so…

Bước 3: Đặt thước vào vị trí dự kiến lắp, căn chỉnh hành trình máy sao cho dịch chuyển hết hành trình đảm bảo đầu đọc và thước còn khoảng dư đều nhau ở hai đầu, lấy dấu khoan và taro

Bước 4: Lắp đặt thước và đầu đọc, căn chỉnh thước bằng đồng hồ so đảm bảo độ song song trên toàn hành trình

Căn chỉnh khoảng cách giữa đầu đọc và thước trong phạm vi cho phép của nhà sản xuất (khoảng cách thường từ 1mm-1.5mm), lắp màn hình và kết nối cáp

Bước 5: Đấu điện và dịch chuyển bàn máy để kiểm tra độ chính xác của thước

Hình ảnh hàng thước quang Jenix Hàn Quốc tại kho công ty Á Châu
