1. Thước từ là gì?
Thước từ (Magnetic scale) là thiết bị đo hành trình và vị trí di chuyển của các trục máy công cụ (như máy tiện, máy phay, máy mài) bằng cách sử dụng cảm biến từ trường. Khi trục máy chuyển động, cảm biến sẽ phát hiện những thay đổi nhỏ trong từ trường, sau đó chuyển đổi thành tín hiệu điện để xác định quãng đường di chuyển. Nhờ độ nhạy cao với biến đổi từ tính, thước từ cung cấp kết quả đo chính xác, giúp nâng cao hiệu suất gia công và đảm bảo độ chính xác của sản phẩm.
Khác với thước quang, thước từ ít bị ảnh hưởng bởi bụi bẩn và dầu nhớt, có độ chính xác cao hơn thước quang và hành trình có thể lên đến 10000mm rất phù hợp với môi trường gia công công nghiệp nặng, với hành trình trên 3m nên dùng thước từ vì giới hạn hành trình đo được của thước quang là 3m, còn hành trình dưới 3m có thể dùng thước quang
Thước từ Jenix-Hàn Quốc
2. Cấu tạo và nguyên lý hoạt động của thước từ Jenix Hàn Quốc
Cấu tạo của thước từ Jenix
Thước từ Jenix được chia thành 3 bộ phận chính: thân thước, kết cấu di chuyển và cảm biến.
Phần thân thước: được làm từ vật liệu kim loại hoặc hợp kim nhôm, thân thước dài và thẳng có thông tin thước và đơn vị đo in trên bề mặt thân thước.
Phần kết cấu di chuyển: có thể dùng một thanh dẫn hoặc một trục để di chuyển đơn vị đo theo 2 chiều dọc hoặc chiều ngang.
Phần cảm biến: tạo nên từ trường để phát hiện vật thể dịch chuyển sau đó biến thành tín hiệu hiển thị lên màn hình.

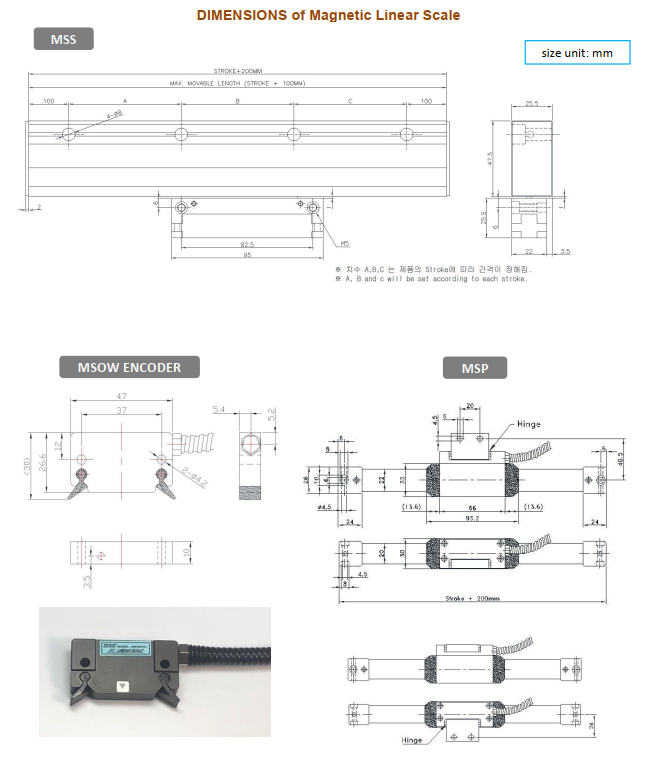

Kích thước các loại thước từ Jenix
Nguyên lý hoạt động của thước từ Jenix
Thước từ Jenix hoạt động theo nguyên lý cảm ứng điện từ, thước từ phát ra các xung từ trường theo chu kỳ đều đặn.
Khi chúng ta đưa thước lại gần bề mặt cần đo, có một lực tác động lên cuộn cảm biến làm thay đổi đặc tính cảm ứng, từ đó bộ phận xử lý dữ liệu chuyển thành giá trị độ dài và hiển thị lên màn hình.
3. Ưu điểm của thước từ Jenix Hàn Quốc
Hoạt động ổn định: Công nghệ cảm biến từ giúp thước hoạt động mượt mà, ít bị lỗi ngay cả trong môi trường nhiều bụi và dầu.
Tuổi thọ cao: Thước từ thương hiệu Jenix có độ bền vượt trội, chống nước và chống va đập tốt.
Lắp đặt linh hoạt: nhờ cao công nghệ tiên tiến hiện này, thước từ có thiết kế nhỏ gọn, dễ dàng thao tác lắp đặt, sử dụng và bảo trì.
Độ chính xác cao: Mặc dù không đạt độ phân giải cao như thước quang, thước từ Jenix vẫn đảm bảo độ chính xác ±0.005mm, đủ để đáp ứng hầu hết nhu cầu gia công.
4. Ứng dụng của thước từ Jenix Hàn Quốc
Thước từ Jenix được ứng dụng rộng rãi trong nhiều lĩnh vực, đặc biệt trong các loại máy gia công cơ khí:
- Máy tiện CNC, máy tiện cơ: Xác định chính xác vị trí dao cắt, đảm bảo độ chính xác khi gia công.
- Máy phay CNC, máy phay cơ: Kiểm soát hành trình di chuyển của bàn máy, nâng cao độ chính xác khi phay.
- Máy mài: Đo hành trình trục X, Y giúp gia công bề mặt nhẵn mịn và đúng kích thước.
- Máy cắt dây, máy cắt plasma, máy cắt laser: Định vị chính xác dao cắt, giúp cắt nhanh và chuẩn xác.
- Máy doa, máy bào: Hỗ trợ quá trình gia công chính xác hơn trong các công đoạn doa lỗ, bào bề mặt.
5. Thông số kỹ thuật của thước từ Jenix Hàn Quốc
(10L/5L) | MSS | MSOW | MSP | LF (NC scale) |
|
|
| ||
Chế độ đo | Tăng dần | |||
Hiển thị nhỏ nhất | 0.01mm or 0.005mm | |||
Độ chính xác lặp lại | ± 1 tăng dần | |||
Độ chính xác | ± 20 µm | |||
Cấp độ bảo vệ | IP53 | IP67 | ||
Nhiệt độ hoạt động | -40℃ to +120℃ | |||
Nhiệt độ lưu trữ | -40℃ to +120℃ | |||
Tín hiệu đầu ra của thước | 5V TTL | 5V TTL or SPI | Chênh lệch 5V | |
Dòng điện đầu ra trên các dây tín hiệu | ± 4mA | |||
Nguồn điện DC | 5V ± 2.5% | |||
Tần số đầu ra (5V-TTL level) | 10KHz per channel A or B (edge rate 40MHz) | |||
Bước cực.Pole Pitch | 2mm | 5mm | 2mm | 2mm or 5mm |
Chiều dài đo tối đa | 5000mm | 25m | 2000mm | 2000mm or 25m |
