Gia công lỗ là một trong những nguyên công cơ bản và xuất hiện với tần suất dày đặc nhất trong bất kỳ phân xưởng gia công cơ khí, chế tạo máy hay thi công kết cấu thép nào. Dù sản phẩm cuối cùng là một bộ khuôn mẫu chính xác, một cụm lốc máy động cơ hay một hệ dầm cầu trục khổng lồ, việc tạo ra các lỗ khoan đạt chuẩn về kích thước và tọa độ luôn là bước đi đầu tiên, mở đường cho các nguyên công taro ren, doa lỗ hay phay hốc phía sau. Chính vì tính phổ biến này, việc đầu tư một thiết bị khoan phù hợp đóng vai trò quyết định đến năng suất tổng thể của toàn bộ dây chuyền. Bài viết này sẽ cung cấp một lăng kính kỹ thuật chuyên sâu, giúp các kỹ sư và chủ xưởng phân tích bài toán đầu tư, từ đó lựa chọn đúng thiết bị máy khoan công nghiệp đáp ứng hoàn toàn yêu cầu bản vẽ và tối ưu hóa chi phí sản xuất.

Sai lầm khi đầu tư máy khoan chỉ nhìn vào công suất động cơ

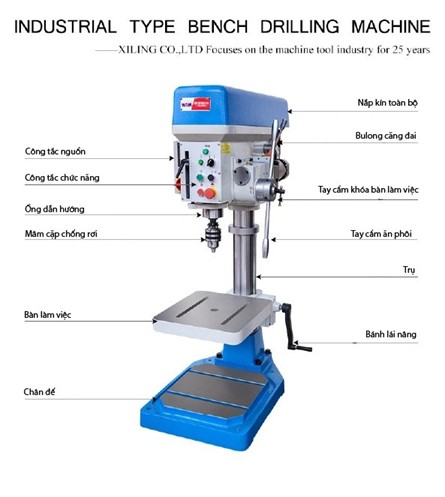

Cách đọc thông số kỹ thuật để chọn đúng cấu hình máy khoan công nghiệp

Một thực trạng phổ biến tại nhiều xưởng cơ khí hiện nay là khi lập dự toán mua máy, câu hỏi đầu tiên và duy nhất mà người đi mua hàng thường đặt ra cho nhà cung cấp là: "Động cơ máy này công suất bao nhiêu Kilowatt?". Việc quan tâm đến thông số công suất là không sai, bởi một động cơ khỏe sẽ cung cấp mô-men xoắn lớn, giúp mũi khoan dễ dàng xuyên qua các mác thép cứng mà không bị kẹt hay đứng máy. Tuy nhiên, nếu chỉ coi công suất là thước đo duy nhất, xưởng của bạn đang đối diện với nguy cơ lãng phí dòng tiền rất lớn.

Trong động học cắt gọt gia công lỗ, công suất động cơ chỉ giải quyết bài toán về "lực cắt". Để một lỗ khoan được hình thành chính xác, chúng ta cần giải quyết bài toán lớn hơn về "không gian gá đặt" và "độ cứng vững hệ thống". Một chiếc máy khoan có động cơ 3kW cực kỳ mạnh mẽ, nhưng lại sở hữu một chiếc bàn làm việc quá nhỏ, hành trình trục lên xuống quá ngắn, sẽ trở nên hoàn toàn vô dụng khi xưởng cần gia công một tấm mặt bích có đường kính lên tới 1 mét. Khi không gian vật lý không cho phép gá lọt phôi, người thợ sẽ phải tự chế các bộ đồ gá tạm bợ, kê kích nguy hiểm, dẫn đến lỗ khoan bị xiên xẹo, gãy mũi khoan và vi phạm nghiêm trọng an toàn lao động.

Do đó, việc chọn đúng phân khúc thiết bị khoan phải được bắt đầu bằng quy trình khảo sát ngược. Kỹ sư cần đánh giá bản vẽ của phôi gia công lớn nhất mà xưởng từng nhận: Hình dáng phôi ra sao? Kích thước bao (dài x rộng x cao) như thế nào? Trọng lượng phôi là bao nhiêu kg? Phôi được gia công cố định tại xưởng hay phải mang máy ra công trường? Chỉ khi trả lời được những câu hỏi về đặc thù phôi này, bạn mới có thể định vị chính xác cấu hình cơ khí mình cần.

Phân loại và lựa chọn thiết bị theo đặc thù phôi gia công

Dựa trên nguyên lý di chuyển tương đối giữa dụng cụ cắt và chi tiết gia công, ngành chế tạo máy công cụ chia thiết bị khoan làm 3 phân khúc chủ lực. Mỗi phân khúc được thiết kế kết cấu phần cứng riêng biệt nhằm giải quyết một bài toán gá đặt cụ thể.

Máy khoan đứng (Khoan bàn): Giải pháp cho phôi nhỏ và vừa

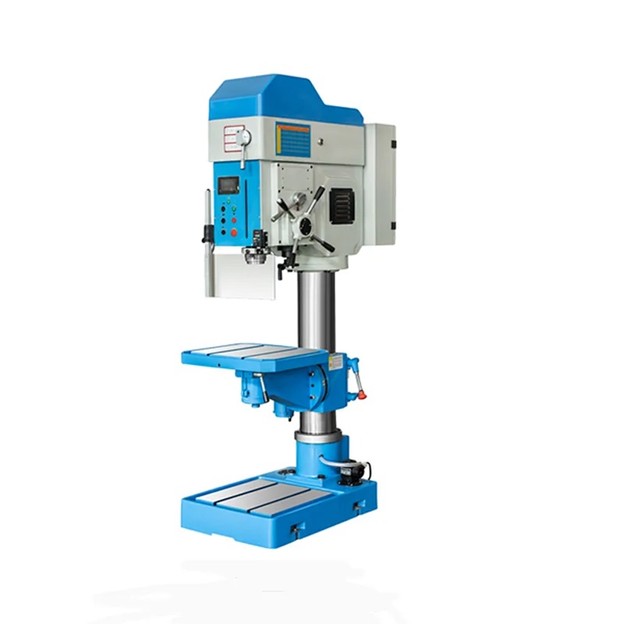

Máy khoan đứng công nghiệp gia công mặt bích kim loại trên ê tô

Đặc điểm kết cấu: Đây là cấu hình thiết bị phổ biến và mang tính biểu tượng nhất trong các xưởng cơ khí tổng hợp. Máy có cấu tạo bao gồm một chân đế bằng gang đúc đầm chắc, một trụ đứng hình trụ tròn chịu lực, một bàn làm việc có thể nâng hạ dọc theo trụ (thông qua cơ cấu thanh răng - bánh răng) và cụm đầu khoan chứa động cơ nằm trên cùng.

Trong nguyên lý vận hành của dòng máy này, phôi kim loại sẽ được kẹp chặt trên ê-tô hoặc gá trực tiếp lên các rãnh chữ T của bàn máy. Trục mang mũi khoan sẽ thực hiện chuyển động quay tròn và tịnh tiến thẳng đứng từ trên xuống dưới để cắt gọt vật liệu.

Tính ứng dụng: Cấu hình máy khoan đứng là giải pháp tối ưu cho việc gia công các chi tiết có kích thước từ nhỏ đến trung bình. Tiêu chí quan trọng nhất để chọn dòng máy này là phôi gia công phải có trọng lượng và kích thước đủ nhỏ để người thợ có thể dễ dàng nhấc bằng tay hoặc dùng tời nhẹ đặt lên bàn máy một cách an toàn.

Với chi phí đầu tư ban đầu thấp, kết cấu cơ khí ít hỏng vặt và khả năng đạt dung sai vị trí lỗ rất tốt (do cụm trục chính có độ cứng vững cao), đây là thiết bị cơ bản nhất mà bất kỳ xưởng gia công chi tiết máy, xưởng chế tạo đồ gá hay bộ phận bảo trì nào cũng cần phải trang bị ít nhất một chiếc.

Máy khoan cần: Chuyên trị phôi siêu trường siêu trọng

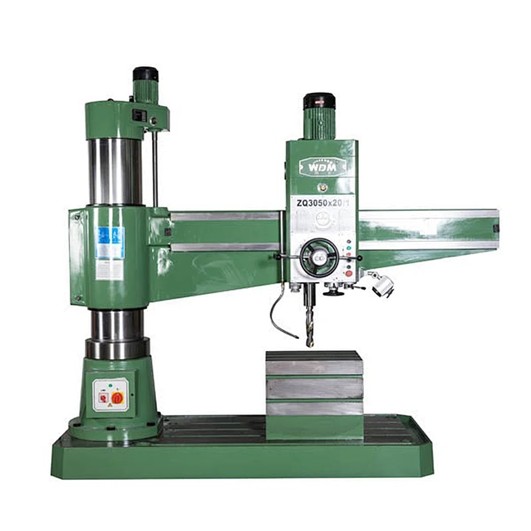

Máy khoan cần công nghiệp gia công lỗ trên phôi thép siêu trường siêu trọng

 Đặc điểm kết cấu: Khi xưởng của bạn bước lên một cấp độ sản xuất cao hơn, tiếp nhận các bản vẽ lốc máy động cơ thủy, các tấm khuôn dập nguyên khối hoặc các bệ máy ép nhựa nặng từ vài trăm kg đến hàng chục tấn, máy khoan đứng hoàn toàn bất lực. Bạn không thể dùng cầu trục cẩu một khối thép nặng 5 tấn đặt lên bàn máy nhỏ bé, và việc di chuyển, xoay trở khối thép khổng lồ đó để căn tâm từng lỗ khoan là điều không tưởng. Đây là lúc máy khoan cần phát huy sức mạnh động học của mình.

Khác với máy khoan đứng, thiết bị này đảo ngược hoàn toàn tư duy gá đặt: Thay vì di chuyển phôi đến vị trí mũi khoan, người ta sẽ khóa cố định phôi nằm yên dưới sàn nhà (hoặc trên bệ gá thép lớn), sau đó di chuyển mũi khoan đến mọi tọa độ trên mặt phôi.

Máy có một bệ đế và thân trụ khổng lồ. Từ thân trụ này, một cánh tay đòn (cần khoan) dài từ 1 mét đến 3 mét vươn ra. Cụm đầu mang trục chính có thể trượt dọc theo cánh tay đòn này, đồng thời toàn bộ cánh tay đòn có thể xoay 360 độ quanh thân trụ và nâng hạ bằng hệ thống vít me lớn.

Tính ứng dụng: Với cơ cấu cánh tay vươn dài, thao tác lấy tâm lỗ trên các phôi thép kích thước siêu trường siêu trọng trở nên cực kỳ linh hoạt và nhẹ nhàng. Người thợ chỉ cần kéo cụm đầu khoan đến đúng vạch vạch dấu, khóa chặt hệ thống bằng cơ cấu thủy lực là có thể thực hiện những mũi cắt đường kính lớn vô cùng ổn định. Đây là thiết bị chuyên dụng không thể thiếu cho ngành chế tạo khuôn mẫu lớn, đóng tàu, và gia công máy móc hạng nặng.

Máy khoan từ: Tính cơ động cao cho kết cấu thép, đi công trình

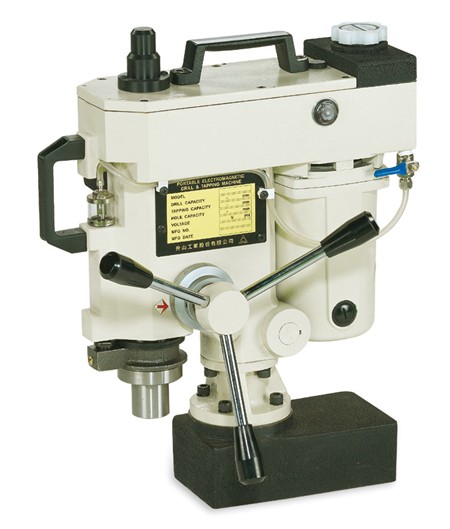

Máy khoan từ xách tay hút trên dầm thép kết cấu công trình

Đặc điểm kết cấu: Nếu máy khoan cần là "người khổng lồ" cố định tại xưởng, thì máy khoan từ lại là giải pháp mang tính cơ động tuyệt đối. Có những loại phôi gia công không thể đưa lên máy, cũng không thể đặt dưới sàn xưởng. Đó là hệ thống khung kèo nhà xưởng đã được lắp ráp một phần, các dầm thép chữ H, chữ I đang nằm ngoài công trường xây dựng, hoặc các sửa chữa bảo dưỡng trực tiếp trên boong tàu biển. Trong những bối cảnh này, việc mang phôi về xưởng là bất khả thi.

Thiết bị khoan từ ra đời để giải quyết bài toán này. Nó có cấu tạo vô cùng gọn nhẹ (thường chỉ nặng từ 10kg đến 30kg), thiết kế dạng xách tay để thợ cơ khí dễ dàng mang vác leo trèo lên các giàn giáo cao. Bí quyết công nghệ nằm ở phần đế của máy, được tích hợp một khối nam châm điện có lực hút cực mạnh (lên đến hàng chục nghìn Newton).

Tính ứng dụng: Chỉ cần đặt máy lên bề mặt dầm thép, bật công tắc từ, máy sẽ hút chặt cứng vào bề mặt kim loại ở bất kỳ tư thế nào: nằm ngang, khoan dọc trên vách tường, hay thậm chí lộn ngược dưới gầm cầu thép. Thiết bị này thường được kết hợp chuyên dụng với các loại mũi khoan rút lõi thép. Nhờ nguyên lý chỉ cắt một rãnh biên hình vòng và lấy ra phần lõi ở giữa, mũi khoan rút lõi giúp tăng tốc độ cắt lên gấp 3 đến 4 lần so với mũi khoan ruột gà thông thường, tối ưu hóa năng suất lao động cho các dự án kết cấu thép ngoài trời.

3 Thông số kỹ thuật quyết định năng lực cắt gọt lỗ

Sau khi đã chốt được phân khúc kiểu dáng thiết bị dựa trên đặc thù phôi, bước tiếp theo kỹ sư cần đọc hiểu các tham số năng lực của đầu khoan. Dưới đây là 3 thông số cốt lõi mà bất kỳ hãng sản xuất nào cũng ghi trên catalogue, trực tiếp quyết định khả năng làm việc của máy.

Đường kính lỗ khoan tối đa và vật liệu phôi

Đây là thông số dễ nhận biết nhất: Máy có khả năng khoan được lỗ lớn nhất bao nhiêu milimet? Tuy nhiên, nhiều người thường bỏ qua dòng chữ nhỏ đi kèm thông số này: khả năng khoan trên vật liệu gì.

Thông thường, nhà sản xuất sẽ niêm yết năng lực lớn nhất khi thử nghiệm trên thép carbon mềm (Mild steel) và trên gang (Cast iron). Cấu trúc hạt của gang thường giòn, dễ gãy phoi và sinh lực cản thấp hơn, nên đường kính khoan tối đa trên gang luôn lớn hơn trên thép. Nếu bạn đem mác thép hợp kim cứng (như SKD, SUS) để khoan ở giới hạn lớn nhất của máy, động cơ sẽ lập tức bị quá tải.

Kinh nghiệm tính toán dự phòng: Đừng bao giờ mua máy có thông số tối đa đúng bằng đường kính lỗ bạn hay làm. Hãy tính toán dư tải để bảo vệ tuổi thọ động cơ. Nếu phân xưởng của bạn thường xuyên nhận các đơn hàng yêu cầu khoan liên tục lỗ đường kính 30mm, hãy tìm chọn thiết bị có công suất khoan lớn nhất ghi trên catalogue là 40mm. Khoảng dư tải này giúp hộp số và cụm động cơ không bị rơi vào trạng thái quá tải nhiệt khi phải làm việc 3 ca liên tục, đảm bảo thiết bị chạy êm ái và kéo dài tuổi thọ bạc đạn trục chính.

Chuẩn côn trục chính và hành trình khoan

Bên cạnh giới hạn về đường kính, bạn cần quan tâm đến cách thức gắn dao cụ vào máy. Hầu hết các mũi khoan công nghiệp từ 13mm trở lên đều sử dụng chuôi vát hình nón, gọi là Côn Morse (viết tắt là MT - Morse Taper). Các kích cỡ côn phổ biến từ nhỏ đến lớn là MT2, MT3, MT4, MT5.

Chuẩn côn của trục chính quyết định kích thước chuôi mũi khoan nào có thể lắp trực tiếp vào máy mà không cần qua áo sơ mi chuyển đổi. Chuẩn côn càng lớn đồng nghĩa với việc đường kính của trục mang dao càng to, kết cấu trục chính càng vững chắc, chịu được momen xoắn và lực tỳ dọc trục càng mạnh. Ví dụ, một trục chính chuẩn MT4 sẽ cho khả năng phay rãnh chữ thập hoặc móc lỗ ổn định hơn rất nhiều so với trục MT3.

Thông số đi liền với chuẩn côn là hành trình tịnh tiến của trục chính (Spindle stroke). Đây là quãng đường tối đa mà đầu khoan có thể đẩy mũi dao đâm thẳng xuống phôi mà không cần người thợ phải nới lỏng khóa và kích nâng hạ bàn máy. Hành trình trục chính càng dài, bạn càng dễ dàng thực hiện khoan các lỗ sâu, lỗ xuyên qua các khối kim loại dày mà không bị gián đoạn thao tác, tiết kiệm đáng kể thời gian cài đặt thao tác phụ.

Chế độ ăn dao: Bằng tay hay tự động

Phương thức đẩy mũi khoan ăn sâu vào vật liệu quyết định rất lớn đến năng suất và sức khỏe của người thợ, cũng như độ bền của dao cụ.

Đối với các ứng dụng khoan phôi mỏng, hoặc tạo các lỗ có đường kính nhỏ dưới 16mm, lực cản vật liệu thấp, người thợ hoàn toàn có thể sử dụng tay quay hoặc cần gạt để kéo trục chính đi xuống theo cách thủ công.

Tuy nhiên, khi đường kính lỗ khoan vượt qua ngưỡng 20mm, đặc biệt là trên các tấm bích thép dày 30mm - 50mm, lực đẩy dọc trục (thrust force) cần thiết để hạt dao cắt gọt kim loại là cực kỳ lớn. Việc công nhân dùng tay kéo cần gạt liên tục trong nhiều giờ liền sẽ gây ra sự mệt mỏi suy kiệt về thể lực. Nguy hiểm hơn, lực kéo tay con người không bao giờ đồng đều. Có lúc kéo ép quá mạnh khiến phoi ra quá dày làm kẹt mũi gãy dao, có lúc kéo quá yếu khiến mũi trượt trên bề mặt phôi gây cháy và cùn nhanh phần me cắt.

Do đó, đối với các phân xưởng sản xuất hàng loạt, giải pháp công nghệ bắt buộc là phải trang bị các dòng máy tích hợp chức năng ăn dao tự động bằng hộp số cơ khí. Với tính năng này, người thợ chỉ cần cài đặt bước tiến dao (ví dụ: 0.1mm cho mỗi vòng quay), sau đó gạt chốt ly hợp. Máy sẽ sử dụng chính năng lượng từ động cơ để kéo trục chính đi xuống một cách chậm rãi, đều đặn và cực kỳ chính xác. Chế độ cắt tự động giúp phoi kim loại thoát ra với hình dáng cuộn đều đẹp, bảo vệ lưỡi cắt sắc bén lâu dài và giải phóng hoàn toàn sức lao động, cho phép người thợ chuẩn bị phôi tiếp theo trong lúc máy đang tự động cắt gọt.

Nhận tư vấn đầu tư máy khoan công nghiệp từ Á Châu

Việc lập bảng dự toán và đầu tư thiết bị gia công cơ khí chưa bao giờ là việc nên làm qua loa. Việc chọn đúng cấu hình máy không chỉ là bài toán giải quyết không gian vật lý, mà còn là phương án giúp người thợ thao tác nhàn nhã, an toàn và tối đa hóa tuổi thọ của hệ thống dao cụ đắt tiền. Mua sai máy, xưởng sẽ phải bù đắp bằng thời gian chết của nhân công và chi phí sửa chữa.

Nếu doanh nghiệp của bạn đang đứng trước các dự án gia công cấu kiện kim loại mới nhưng còn phân vân chưa biết nên phân bổ ngân sách vào cấu hình thiết bị nào cho hiệu quả, hãy tổng hợp thông số về loại vật liệu, kích thước phôi gia công lớn nhất và mức sản lượng mục tiêu để liên hệ Á Châu. Đội ngũ kỹ sư ứng dụng giàu kinh nghiệm của chúng tôi sẽ phân tích bài toán lực cắt, tư vấn trực tiếp model có hành trình, cấp tốc độ và chuẩn côn trục chính phù hợp nhất. Chúng tôi cam kết mang đến những giải pháp công nghệ bám sát với dự toán tài chính của doanh nghiệp, biến khoản đầu tư thiết bị thành lợi thế cạnh tranh dài hạn trên thị trường gia công.
