Dòng máy tiện vạn năng hạng nặng Kaida CW6291B, CW62100B và CW62110B được thiết kế để gia công các chi tiết có kích thước và khối lượng lớn. Với đường kính tiện qua băng máy từ 910 đến 1.100 mm, chiều dài phôi tối đa 5.000 mm và tải trọng phôi giữa hai mũi tâm đạt 2.000 kg, dòng máy đáp ứng hiệu quả nhu cầu gia công tại các phân xưởng cơ khí hạng nặng.

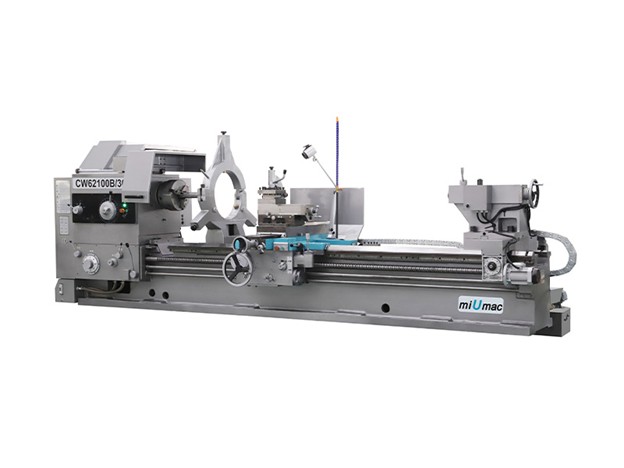

Máy tiện vạn năng hạng nặng Kaida CW6291B, CW62100B và CW62110B

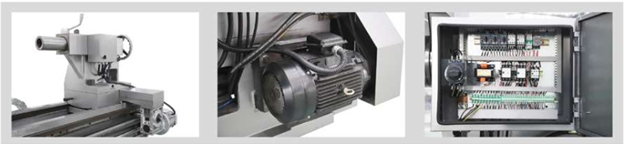

Đặc điểm cấu tạo và tính năng nổi bật
Dòng máy tiện vạn năng hạng nặng CW6291B, CW62100B và CW62110B sở hữu các đặc điểm nổi bật sau:
- Băng máy và bánh răng bền bỉ: Rãnh dẫn hướng của băng máy và các bánh răng trong hộp trục chính được tôi cứng và mài chính xác, giúp kéo dài tuổi thọ sử dụng và giảm tiếng ồn trong quá trình vận hành.
- Hệ thống trục chính cứng vững và chính xác: Hệ thống trục chính có độ cứng vững và độ chính xác cao. Hộp xe dao được tích hợp cơ cấu chạy dao nhanh, giúp rút ngắn thời gian di chuyển dao và nâng cao hiệu quả thao tác.
- Khởi động êm và phanh nhanh: Hộp trục chính sử dụng cơ cấu ly hợp thủy lực, giúp máy khởi động ổn định, vận hành êm và thực hiện phanh dừng nhanh chóng.
Bảng thông số kỹ thuật chi tiết
Dưới đây là bảng so sánh thông số kỹ thuật giữa các model CW6291B, CW62100B và CW62110B, giúp khách hàng dễ dàng lựa chọn thiết bị phù hợp với nhu cầu gia công thực tế:
| Thông số kỹ thuật | Đơn vị | CW6291B | CW62100B | CW62110B |
| Đường kính tiện qua băng máy lớn nhất | mm | Φ910 | Φ1000 | Φ1100 |
| Đường kính tiện qua bàn xe dao lớn nhất | mm | Φ580 | Φ580 | Φ680 |
| Đường kính tiện qua hầu lớn nhất | mm | Φ1100 | Φ1200 | Φ1300 |
| Chiều rộng băng máy | mm | 600 | 600 | 600 |
| Chiều dài chi tiết lớn nhất | m | 1,5 / 2 / 3 / 4 / 5 | 1,5 / 2 / 3 / 4 / 5 | 1,5 / 2 / 3 / 4 / 5 |
| Chiều dài tiện lớn nhất | m | 1,35 / 1,85 / 2,85 / 3,85 / 4,85 | 1,35 / 1,85 / 2,85 / 3,85 / 4,85 | 1,35 / 1,85 / 2,85 / 3,85 / 4,85 |
| Khối lượng phôi lớn nhất giữa hai mũi tâm | kg | 2000 | 2000 | 2000 |
| Kiểu mũi trục chính | – | D11 | D11 | D11 |
| Đường kính lỗ trục chính | mm | Φ105 | Φ105 | Φ105 |
| Phạm vi tốc độ trục chính | vòng/phút | 5–720 | 5–645 | 5–645 |
| Bước vít me dọc/đường kính vít me | mm | 12 / Φ55 | 12 / Φ55 | 12 / Φ55 |
| Phạm vi cắt ren hệ Mét và số lượng | – | 1–240 mm / 50 | 1–240 mm / 50 | 1–240 mm / 50 |
| Phạm vi cắt ren hệ Anh và số lượng | – | 14–1 TPI / 26 | 14–1 TPI / 26 | 14–1 TPI / 26 |
| Phạm vi cắt ren D.P. và số lượng | – | 28–1 D.P. / 24 | 28–1 D.P. / 24 | 28–1 D.P. / 24 |
| Phạm vi cắt ren Module và số lượng | – | 0,5–120 M.P. / 53 | 0,5–120 M.P. / 53 | 0,5–120 M.P. / 53 |
| Tốc độ di chuyển nhanh trục Z | m/phút | 4 | 4 | 4 |
| Tốc độ di chuyển nhanh trục X | m/phút | 2 | 2 | 2 |
| Đường kính nòng ụ động | mm | Φ100 | Φ100 | Φ100 |
| Độ côn nòng ụ động | – | M.T.No.6 | M.T.No.6 | M.T.No.6 |
| Kích thước chuôi dao tối đa, rộng × cao | mm | 32 × 32 | 32 × 32 | 32 × 32 |
| Công suất động cơ chính, hai tốc độ | kW | 11 | 11 | 11 |
| Kích thước tổng thể với chiều dài phôi 3 m, dài × rộng × cao | mm | 5155 × 1450 × 1630 | 5155 × 1450 × 1685 | 5155 × 1450 × 1735 |
| Trọng lượng tịnh với chiều dài phôi 3 m | kg | 7050 | 7550 | 8050 |
