Tính năng của máy tiện CNC chính xác cao kiểu mâm dao quay XKNC - Kitamura dòng TX85

Máy CNC chính xác cao kiểu mâm dao quay dòng TX85 có bệ phẳng, độ chính xác cao được trang bị tùy chọn ụ động MT số 2. Máy cung cấp nhiều chức năng hơn trong không gian hạn chế. Thiết kế nhỏ gọn và đa chức năng mang lại lợi nhuận đầu tư tối đa. Các chức năng tốc độ, khả năng vận hành và an toàn, chắc chắn đáng tin cậy để đảm bảo gia công chính xác cao với hiệu quả cao. Cấu hình đa dạng có thể đáp ứng các yêu cầu khác nhau của khách hàng. Các chức năng cần thiết được quản lý hoàn toàn bằng cấu hình tiêu chuẩn.

Máy tiện CNC chính xác cao kiểu mâm dao quay XKNC - Kitamura dòng TX85

Đặc điểm cấu tạo của máy tiện CNC chính xác cao kiểu mâm dao quay XKNC - Kitamura dòng TX85

Máy tiện CNC chính xác cao kiểu mâm dao quay XKNC - Kitamura dòng TX85

Thanh trượt đuôi én

1. Các thanh dẫn hướng trục X và Z trải qua qua hàng trăm năm công nghệ cạo và công nghệ mài siêu mịn, đồng thời được trang bị hệ thống bôi trơn tự động để đảm bảo độ chính xác và độ ổn định cao trong thời gian dài

2. Có đủ bề mặt khớp rãnh đuôi én trên mỗi bề mặt trượt và hệ thống bôi trơn tự động được bố trí để đảm bảo cấp phôi với độ chính xác cao trong thời gian dài.

Trục chính có độ chính xác cao

1. Lõi trục: Sử dụng nhiều phương pháp xử lý nhiệt và gia công tinh xảo các vật liệu trục chính độc đáo.

2. Vòng bi: sử dụng vòng bi bi nhập khẩu có độ chính xác cao, cải thiện đáng kể độ cứng của máy.

3. Chống thấm nước: sử dụng vòng chống thấm nước tiên tiến nhập khẩu.

4. Đường kính lỗ xuyên là 42mm và tốc độ tối đa là 5000 vòng/phút.

Cấu hình đặc biệt có thể được trang bị trục chính điện tích hợp. Trục chính động cơ tích hợp của XKNC-TX85D được làm mát bằng bộ trao đổi nhiệt dầu để đảm bảo tốc độ cao và độ chính xác cao

Thích hợp để gia công phôi với độ chính xác và độ mịn cao, giúp cải thiện đáng kể hiệu quả sản xuất.

Cấu trúc mâm dao quay

TX85D được trang bị đầu cắt VDI có 12 vị trí lắp dao cụ điện. Số lượng và vị trí của dao cụ có thể được lựa chọn tùy ý và dao cụ điện có chức năng taro cứng, điều này thực sự đạt được trong một tình huống kẹp duy nhất.

TX85 được trang bị đầu cắt rãnh có 12 vị trí lắp dao cụ. Nó được điều khiển bởi một động cơ servo. Tốc độ thay đổi dao cụ nhanh, mô-men xoắn lớn, vị trí chính xác đáp ứng các yêu cầu cắt nặng.

Hệ điều hành

Hệ điều hành FANUC

1. Taro cứng tốc độ cao và độ chính xác cao.

2. Chu trình gia công tổng hợp giúp đơn giản hóa lập trình máy tiện.

3. Chức năng nội suy hình trụ, có thể lập trình theo đường dọc của bề mặt hình trụ.

4. Lập trình kích thước trực tiếp giúp đơn giản hóa lập trình chương trình bộ phận

5. Bù lỗi bước bộ nhớ có thể bù lỗi trong hệ thống cơ khí như lỗi bước răng. Dữ liệu bù được lưu trữ trong bộ nhớ của CNC dưới dạng tham số.

6. CNC có chức năng lập trình PMC tích hợp để điều khiển máy và thiết bị bên ngoài.

7. Mô-đun bộ nhớ ngẫu nhiên, có thể trực tiếp thay đổi chương trình PMC và chương trình thực thi macro trên CNC.

Cài đặt dao cụ

Đo lường chính xác và vận hành dễ dàng. Cảm biến lưỡi tiện CNC loại tiếp xúc có thể phát hiện vị trí chính xác, độ mòn lưỡi tiện và tự động hiệu chỉnh lượng mòn.

Nhiều lựa chọn thiết bị kẹp và thiết bị đóng mở kẹp tự động

Ụ động

1. Sử dụng đầu quay nhẹ có thể thay thế ban đầu và cán côn Morse MT No2 được kết nối với máy công cụ. Tốc độ cao, độ chính xác cao, độ ổn định cao và không dễ bị mòn.

2. Ụ động có thể lập trình, phạm vi điều chỉnh hướng Z: 125mm.

3. Đầu ụ động sử dụng đầu quay nhẹ nhập khẩu nguyên bản có thể thay thế. Chế độ kết nối với máy công cụ là chuôi côn Mohs MT No2, lắp đặt và sử dụng thuận tiện, đáng tin cậy. Thích hợp cho trục tốc độ cao, độ chính xác cao và tiện trục dài. Tính chất tốt và không dễ mài mòn.

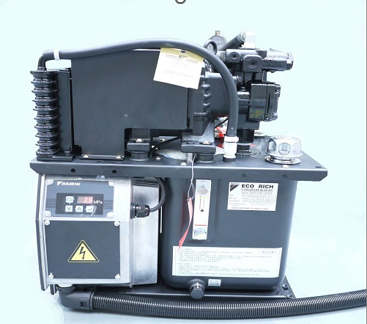

Thiết bị trạm thủy lực

Trạm thủy lực thương hiệu nhập khẩu có khả năng giữ áp suất đáng tin cậy, ứng dụng rộng rãi, hiệu quả cao và cấu trúc đơn giản.

Thiết bị đóng mở tự động đồ gá

Xi lanh quay nhập khẩu chính hãng, chất lượng cao và bền.

Thiết bị làm mát bên trong áp suất cao

Nó có thể làm mát chất bôi trơn và cải thiện hiệu quả để đảm bảo chất lượng sản phẩm.

Thiết bị phát hiện kẹp

Cảm biến phát hiện có độ chính xác cao, nhạy, đảm bảo kẹp tốt và cải thiện chất lượng sản xuất.

Tự động hóa

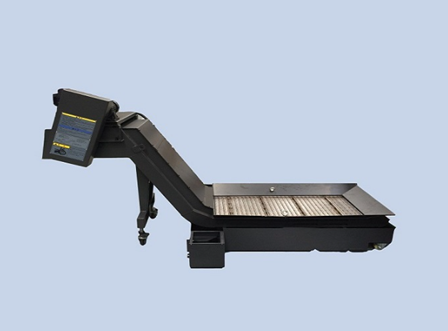

Băng tải phoi

băng tải phoi máy tiện

Các phế liệu sắt do các bộ phận tạo ra được tự động thải ra khỏi máy, thích hợp cho gia công tự động và phoi lớn.

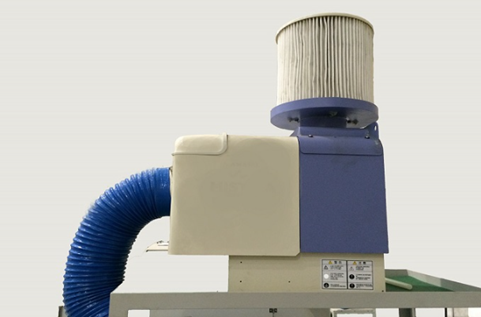

Thiết bị thu sương dầu

Giảm ô nhiễm và cải thiện môi trường làm việc.

Thông số kỹ thuật của máy tiện CNC chính xác cao kiểu mâm dao quay XKNC - Kitamura dòng TX85

Thông số kỹ thuật		TX85	TX85D
Trục chính	Đường kính lỗ xuyên	42mm
	Tốc độ tối đa	5000v/p
	Công suất động cơ	7.5/11kw
Khả năng gia công	Đường kính gia công	110mm
	Chiều dài gia công lớn nhất	180mm

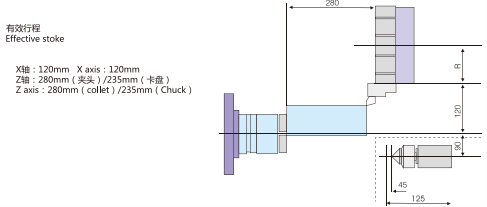

Trục X	Hành trình	120mm
	Tốc độ di chuyển tối đa	15m/p
	Công suất	1.2KW
Trục Z	Hành trình	280mm/235mm
	Tốc độ di chuyển tối đa	15m/p
	Công suất	1.2KW
Ụ động	Điều chỉnh phạm vi giá đỡ sau	125mm/45mm
Mâm dao quay	Số lượng dao	12
	Đĩa dao/Tool disk	….	…
Dao dẫn động	Tốc độ tối đa	-	6000v/p
	Công suất động cơ	-	1.5/2.2KW
Điện áp		15KVA
Thể tích thùng dầu		140L
Chiều cao tâm		1053mm

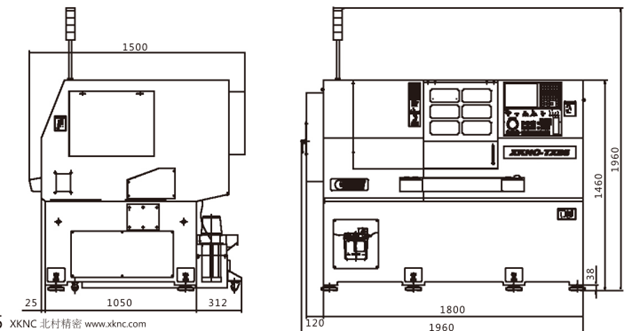

Kích thước (DxRxC)		1960x1500x1960mm
Khối lượng		2600kg

Thông số kỹ thuật bộ điều khiển CNC

Thông số kỹ thuật		TX85	TX85D
Hệ thống điều khiển		FANUC 0i TF Plus
Trục điều khiển		3 trục
Kiểu đầu vào		Nhập liệu bằng bàn phím MDI, sử dụng kết hợp lập trình tuyệt đối/gia tăng
Dung lượng bộ nhớ		2 Mbyte
Nội suy		Thẳng, tròn, tọa độ cực, trụ
Least detect		0.001mm
Lượng tăng đầu vào nhỏ nhất	Trục X	0.0005mm
	Trục Z	0.001mm
	Trục Cs	0.001°
Lượng bù dao cụ	Bù hình dạng	±9999.9999mm
	Bù hao mòn	±9.9999mm
Số lượng bù		64 bộ
Tốc độ di chuyển tay quay		0.2/0.01/0.001mm
Chức năng phụ		M2, S4, T4
Ghi đè bước tiến dao		0~150%
Ghi đè ngang nhanh		F0, 25, 50, 100%
Dao diện truyền dữ liệu		CF/Ethernet/USB
Ngôn ngữ		Tiếng Trung, tiếng Anh, tiếng Nhật

Phụ kiện tiêu chuẩn

Phụ kiện tiêu chuẩn	Số lượng
Thiết bị bôi trơn tập trung	1 bộ
Điều khiển trục chính Cs (TX85D)	1 bộ
Thiết bị dầu cắt trục chính	1 bộ
Thiết bị trạm thủy lực	1 bộ
Thiết bị chiếu sáng	1 bộ
Mâm cặp 6-inch	1 bộ
Thiết bị đóng/mở cố định	1 bộ
Thiết bị dầu cắt mâm dao quay	1 bộ
Màn hình hiển thị bộ đếm chi tiết	1 bộ
Dụng cụ và hộp dụng cụ	1 bộ
Hỗ trợ bệ máy	1 bộ
