Đặc trưng máy tiện CNC chính xác cao hai trục chính và hai đài dao HD80D và HD120D
Hình ảnh máy tiện CNC chính xác cao hai trục chính và hai đài dao HD120D
Máy tiện CNC chính xác cao hai trục chính và hai đài dao HD80D và HD120D có thể đạt được độ chính xác cao, tự động hóa và gia công quy mô lớn đa dạng các chi tiết đĩa và trục. Máy được trang bị rô-bốt kiểu giàn ba trục và các thiết bị cấp phôi, làm sạch, kiểm tra, dỡ phôi giúp gia công tự động nhiều chi tiết khác nhau. Thông qua thiết kế tích hợp, toàn bộ bộ thiết bị có diện tích nhỏ và mức độ tự động hóa cao.
Cấu tạo của máy tiện CNC chính xác cao hai trục chính và hai đài dao HD80D và HD120D
Trục chính
Trục chính sử dụng cấu trúc trục chính XKNC - Kitamura, Nhật Bản, nổi tiếng với tốc độ cao, độ chính xác cao, độ cứng cao, tiếng ồn thấp và đặc tính không cần bảo dưỡng. Tương ứng với thông số kỹ thuật mâm cặp 5-inch và thông số kỹ thuật mâm cặp 6-inch, được trang bị động cơ trục chính hiệu suất cao do FANUC sản xuất, mang lại hiệu quả chi phí tuyệt vời

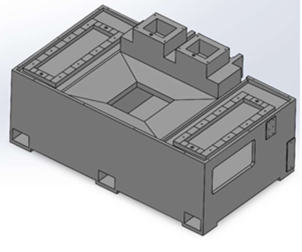

Bệ máy đúc tích hợp
Bệ máy đúc tích hợp, cấu trúc hộp và đối xứng hai bên, có thể kiểm soát biến dạng nhiệt trong phạm vi nhỏ.

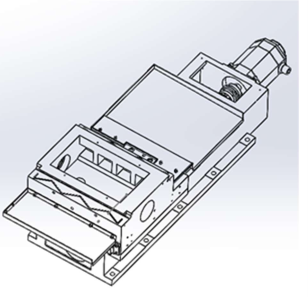

Cấu trúc bề mặt trượt
Trục X/Z sử dụng thanh dẫn hướng hình chữ nhật hoặc đuôi én, mài mịn sau khi tôi, cạo rà, và mài tạo hình, có thể duy trì quá trình gia công ổn định có độ chính xác cao trong thời gian dài.

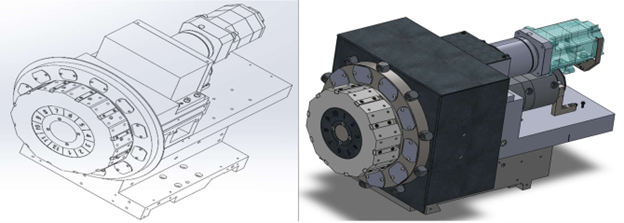

Đài dao Servo
Đài dao là giá dao kiểu mâm dao quay hoàn chỉnh bao gồm 10 hoặc 12 trạm. Máy có đài dao servo, bộ truyền động servo, định vị bánh răng hai mặt, khóa thủy lực và thay đổi dao cụ servo, cung cấp tốc độ nhanh, độ cứng cao, độ chính xác định vị lặp lại cao, cấu trúc đơn giản và dễ bảo trì. Mỗi trạm có thể được trang bị các dao cụ điện.
Mục | Mâm cặp 5 inch | Mâm cặp 6 inch | |
Đài dao 10 vị trí | Giá dao hình chữ nhật | 口 16 | 口 16 |
Đường kính dao doa | Φ20 / Φ25 | Φ20 / Φ25 | |
Đài dao 12 vị trí | Giá dao hình chữ nhật | 口 20 | 口 20 |
Đường kính dao doa | Φ20 / Φ25 | Φ20 / Φ25 |

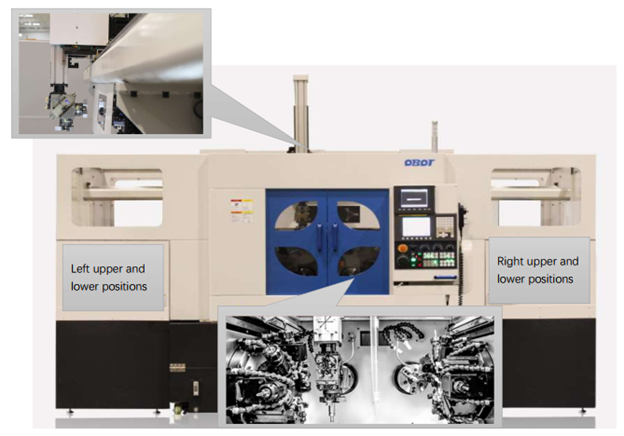

Thông số tự động
Máy tiện CNC chính xác cao hai trục chính và hai đài dao HD80D tích hợp bộ điều khiển servo ba trục và thiết bị lật chi tiết. Chỉ cần một lần tải, có thể gia công tổng hợp cả tiện và phay ở mặt trước và mặt sau của chi tiết.
Cánh tay robot tự động
Đối với các loại chi tiết khác nhau, có thể tự do lựa chọn nhiều tổ hợp kẹp ba chấu với khả năng chịu tải và cấu trúc khác nhau, đáp ứng nhiều yêu cầu ứng dụng khác nhau.
Hệ thống điều khiển NC
Máy sử dụng hệ thống CNC FANUC 0i TF PLUS với ba hoặc bốn kênh. Điều này cho phép cả máy bên trái và bên phải thực hiện gia công tốc độ cao đồng thời, trong khi robot kiểu giàn có thể thực hiện đồng bộ các nhiệm vụ như tải và dỡ vật liệu bên ngoài máy.

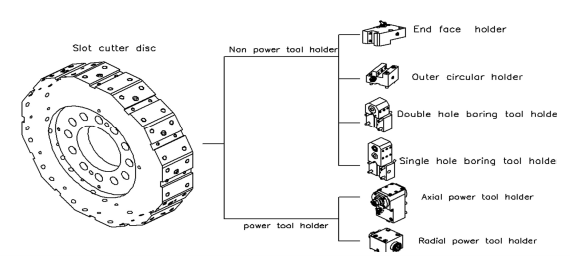

Hệ thống dao cụ

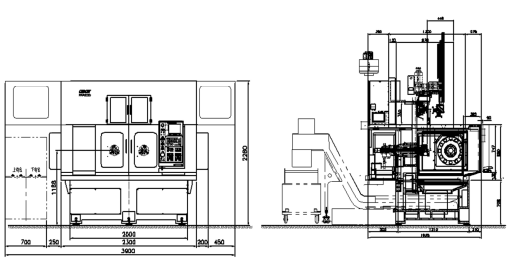

Kích thước tổng thể của máy tiện CNC chính xác cao hai trục chính và hai đài dao HD120D
Bản vẽ hành trình của máy CNC chính xác cao hai trục chính và hai đài dao HD80D và HD120D

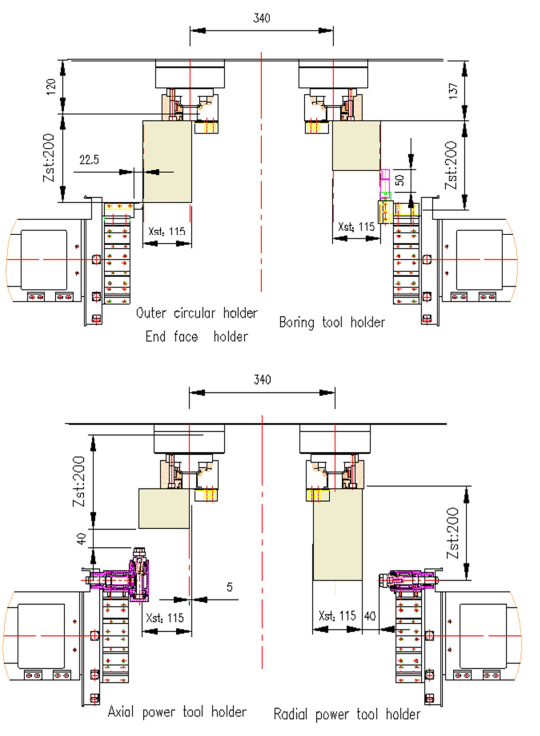

1. Bản vẽ hành trình máy tiện CNC chính xác cao HD80D

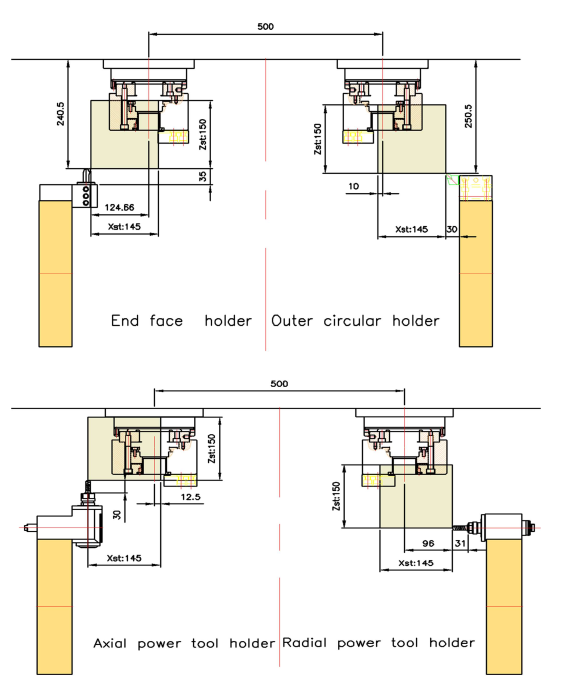

2. Bản vẽ hành trình máy tiện CNC chính xác cao HD120D
Thông số kỹ thuật máy tiện CNC chính xác cao hai trục chính và hai đài dao HD80D và HD120D
Thông số kỹ thuật | HD80D | HD120D |
| ||
Khả năng gia công của trục chính/trục phụ | Khoảng cách giữa 2 trục | 340mm | 500mm |
| |
Đường kính tối đa | Φ80mm | Φ120mm |
| ||
Chiều dài tối đa | 50mm | 80mm |
| ||
Trục chính/trục phụ | Kiểu trục chính | Trục chính AC Servo | Trục chính AC Servo |
| |
Kích thước mâm cặp | 5/6inch | 6inch |
| ||
Đường kính lỗ xuyên | Φ30mm | Φ42mm |
| ||
Tối đa | 6000 v/p | 5000 v/p |
| ||
Công suất động cơ |
| 3.7/5.5Kw | 7.5/11Kw |
| |
Chức năng Cs | tiêu chuẩn | tiêu chuẩn |
| ||
Trục Cs | Di chuyển tối thiểu | 0.001º | 0.001º |
| |
Tốc độ nhanh tối đa | 36000 vòng/p | 36000 vòng/p |
| ||
Tốc độ tiến dao | 10000 vòng/p | 10000 vòng/p |
| ||
Dao quay | Tốc độ quay | tối đa 5000 v.p | tối đa 5000 v.p |
| |
Công suất | 0.55/1.1 Kw | 1.5/4.44Kw |
| ||
Đài dao | Thời gian thay dao T-T | 0.5 giây | 0.5 giây |
| |
Số vị trí dao | 10 | 12 |
| ||
Công suất | 0.75Kw | 1.2Kw |
| ||
Taro cứng | tiêu chuẩn | tiêu chuẩn |
| ||
Di chuyển nhanh trục chính/phụ | Trục X1/X2 | Tốc độ di chuyển tối đa | 16m/p | 15m/p |
|
Khoảng cách di chuyển | 115mm | 145mm |
| ||
Trục Z1/Z2 | Tốc độ di chuyển tối đa | 16m/p | 20m/p |
| |
Khoảng cách di chuyển | 170mm | 150mm |
| ||
Thông số kỹ thuật của cánh tay robot | |||||
Phương pháp điều khiển | Hệ thống NC | Hệ thống NC |
| ||
Số trục | 3 trục (có thể mở rộng) | 3 trục (có thể mở rộng) |
| ||
Khoảng cách di chuyển trục ZL | 100* mm | 100* mm |
| ||
Khoảng cách di chuyển trục YL | 620mm | 740mm |
| ||
Khoảng cách di chuyển trục XL | 3200mm (tùy chọn) | 3500mm (tùy chọn) |
| ||
Tốc độ di chuyển tối đa của trục ZL | 40m/p | 40m/p |
| ||
Tốc độ di chuyển tối đa của trục YL | 110m/p | 110m/p |
| ||
Khoảng cách di chuyển tối thiểu của trục | 0.001mm | 0.001mm |
| ||
Trọng lượng tối đa của các bộ phận được tải | 2*kg | 4*kg |
| ||
Kích thước tối đa của các bộ phận được tải | Φ80x50 *mm | Φ120x80 *mm |
| ||
Kích thước tổng thể(D×R×C | 3552×1615×2493mm | 3900×2070×2370 mm |
| ||
Công suất điện | 30Kva | 45Kva |
| ||
Bể làm mát | 200L | 260L |
| ||
Chiều cao tâm | 998mm(chân đế | 1188mm(chân đế |
| ||
Trọng lượng máy | Khoản 3000kg | Khoảng 5200kg |
|
Thông số bộ điều khiển CNC
Mục | Thông số bộ điều khiển CNC |
Hệ thống điều khiển | FANUC 0i-TF PLUS + LOADER nhiều kênh |
Số lượng trục điều khiển | 11 trục (bao gồm trục Cs) |
Hệ thống đầu vào | MDI, giá trị tuyệt đối/tăng dần |
Dung lượng bộ nhớ | 2 Mbyte |
Nội suy | Tuyến tính, hình chóp, tròn, ren |
Đơn vị kiểm tra nhỏ nhất | 0.0001mm |
Lượng tăng lệnh nhỏ nhất | Trục X1/X2: 0.0005mm |
Trục Z1/Z2: 0.001mm | |
Trục Cs: 0.001° | |
Bù vị trí dao cụ | Bù hình dạng: ±9999.9999mm |
Bù hao mòn: ±9.9999mm | |
Số lượng bù dao cụ | 128 bộ |
Tốc độ di chuyển thủ công | 0.2/0.1/0.01/0.001 mm |
Chức năng phụ trợ | M3,S4,T4 |
Ghi đè tốc độ cấp liệu | 0~150% |
Ghi đè hành trình nhanh | F0,F25,F50,F100% |
Giao diện đầu vào/đầu ra | CF/Ethernet/USB |
Ngôn ngữ hiển thị | Trung Quốc (26 lựa chọn) |
Chu trình đóng hộp (G90, G92, G94) | ○ |
Chuyển đổi hệ inch/mét | ○ |
Chức năng phụ thứ 2 (mã B) | ○ |
Nhiều chu kỳ lặp lại (G70-G76) | ○ |
Kiểm soát tốc độ bề mặt không đổi | ○ |
Lập trình kích thước bản vẽ trực tiếp | ○ |
Hiển thị giờ chạy và số lượng chi tiết | ○ |
Chu trình đóng hộp để khoan (G80-G89) | ○ |
Bù bán kính mũi dao | ○ |
Cắt ren (G34) | ○ |
Hiển thị thư mục của đĩa mềm | ○ |
Số lượng chương trình tải | 800 bộ |
Chuyển đổi hệ inch/mét | ○ |
Hệ thống mã G B | ○ |
Chức năng thử nghiệm dao cụ (hiển thị đồ họa) | ○ |
Nội suy hình chóp | ○ |
Nội suy hình tròn | ○ |
Customer macro-B | ○ |
Nội suy tọa độ phôi (G52-G59) | ○ |
Chức năng chu trình cố định tổng hợp II | ○ |
Ghi chú: ○: chức năng tiêu chuẩn |
