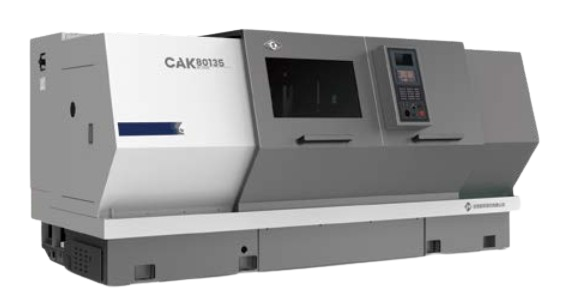

Máy tiện CNC băng phẳng SMTCL CAK Series là dòng máy tiện CNC được thiết kế cho nhu cầu gia công cơ khí chính xác, phù hợp với các xưởng cơ khí, nhà máy sản xuất linh kiện, doanh nghiệp gia công trục, mặt bích, vòng bi, van, bánh răng và các chi tiết dạng tròn xoay.
Dòng máy CAK Series kế thừa các ưu điểm về cấu trúc và hiệu suất của thế hệ CAK trước đó, đồng thời được cải tiến về độ chính xác gia công, khả năng chống rung, khả năng chống nước, chức năng vận hành và độ tin cậy trong quá trình sản xuất.

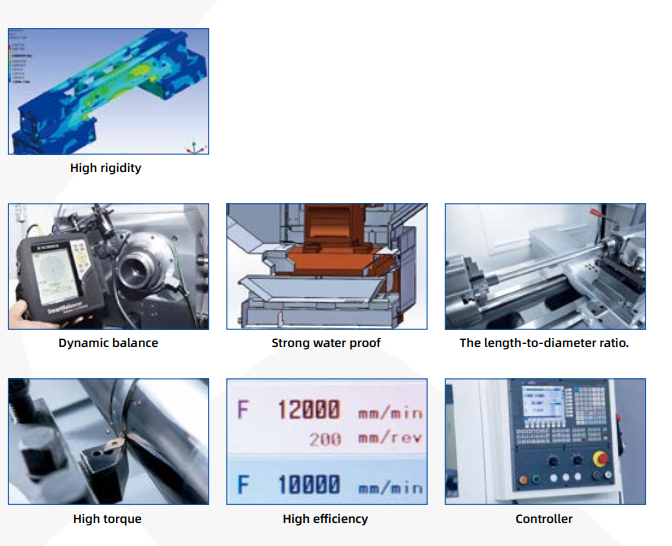

Đặc điểm nổi bật của máy tiện CNC băng phẳng SMTCL CAK Series
Đặc điểm nổi bật của máy tiện CNC băng phẳng SMTCL CAK Series
Máy tiện CNC băng phẳng SMTCL CAK Series có thiết kế chắc chắn, vận hành ổn định và phù hợp với nhiều nhu cầu gia công khác nhau. Một số đặc điểm nổi bật của dòng máy gồm:
- Ngoại hình thiết kế đẹp, thuận tiện cho quá trình vận hành và thoát phoi.
- Hệ thống truyền động mạnh mẽ, hiệu suất năng lượng cao.
- Thân máy cứng vững, được gia cố để tăng khả năng chống rung khi gia công.
- Hệ thống điều khiển thông minh, thân thiện với người sử dụng.
- Khả năng chống nước tốt hơn, hỗ trợ bảo vệ máy trong quá trình dùng dung dịch làm mát.
- Momen xoắn cao, phù hợp với nhiều yêu cầu cắt gọt.
- Hiệu suất gia công cao, giúp tối ưu thời gian sản xuất.
- Độ chính xác gia công ổn định, phù hợp với các chi tiết cơ khí yêu cầu độ chính xác cao.
Các dòng máy tiện CNC băng phẳng SMTCL CAK Series
1. Máy tiện CNC băng phẳng SMTCL CAK 36/40 Series

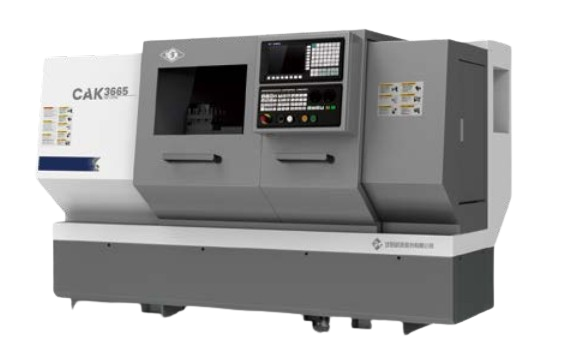

Máy tiện CNC băng phẳng SMTCL CAK 36/40 Series
Dòng CAK 36/40 Series phù hợp với nhu cầu gia công chi tiết lớn, chi tiết dài hoặc các sản phẩm cần độ cứng vững cao trong quá trình tiện.
Ưu điểm CAK 36/40 Series
- Không có công tắc hành trình trên hai trục, tỷ lệ lỗi thấp; Cấu trúc gia cố rãnh chữ T ở ụ động làm tăng độ ổn định.
- Bình chứa nước siêu lớn nâng cao khả năng chống nước của toàn bộ máy.
- Chất lượng bề mặt được cải thiện.
- Bộ mã hóa tuyệt đối, giảm thiểu lỗi.
- Rãnh chống nước siêu lớn.
- Giảm thời gian tăng tốc và giảm tốc. Sửa đổi thông số, chẩn đoán lỗi trực quan.
- Cố định ụ động bằng rãnh chữ T.
Thông số kỹ thuật CAK 36/40 Series
| Thông số kỹ thuật | Đơn vị | CAK 3665 | CAK 4065 | CAK 4085 | |
| Chiều dài chống tâm tối đa | mm | 750 | 750 | 1000 | 1000 |
| Chiều dài tiện tối đa | mm | 650 | 650 | 850 | 850 |
| Đường kính tiện qua băng máy tối đa | mm | Ф400 | Ф400 | Ф400 | Ф400 |
| Đường kính tiện qua bàn xe dao tối đa | mm | Ф180 | Ф200 | Ф200 | Ф200 |
| Đường kính cắt tối đa | mm | Ф360 | Ф400 | Ф400 | Ф400 |
| Kiểu mũi trục chính |
| A2-6 | A1-6 | A1-6 | A1-6 |
| Đường kính mâm cặp | mm | Ф200 | Ф250 | Ф250 | Ф250 |
| Đường kính lỗ trục chính | mm | Ф53 | Ф53 | Ф53 | Ф53 |
| Dải tốc độ trục chính | r/min | 100-3000 | 100-2400 | 100-2400 | 100-2000 |
| Dải tốc độ trục chính | r/min |
|
|
|
|
| Công suất định mức động cơ chính | kW | 7.5 (Động cơ servo chính) | 7.5 (Động cơ servo chính) | 7.5 (Động cơ servo chính) | 7.5 (Động cơ servo chính) |
| Đường kính nòng ụ động | mm | Ф60 | Ф60 | Ф60 | Ф60 |
| Hành trình nòng ụ động | mm | 140 | 140 | 140 | 140 |
| Kiểu đài dao |
| Đứng 4 vị trí | Đứng 4 vị trí | Đứng 4 vị trí | Đứng 4 vị trí |
| Kích thước cán dao | mm | □ 20×20 | □ 20×20 | □ 20×20 | □ 20×20 |
| Tốc độ chạy dao nhanh trục X/Z | m/min | 6/12 | 6/12 | 6/12 | 6/12 |
| Độ chính xác gia công |
| IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 |
| Khối lượng máy | kg | 1860 | 1860 | 1960 | 1960 |
| Kích thước tổng thể (DxRxC) | mm | 2350×1500×1580 | 2350×1500×1580 | 2470×1500×1580 | 2470×1500×1580 |
Phôi gia công phù hợp
- Trục
- Ngành: Công nghiệp ô tô
- Vật liệu: Thép 45#
- Thời gian gia công: 7 Phút
- Vòng bi
- Ngành: Công nghiệp vòng bi
- Vật liệu: Thép vòng bi
- Thời gian gia công: 5 Phút
- Mặt bích
- Ngành: Công nghiệp cơ khí
- Vật liệu: Gang xám
- Thời gian gia công: 4 Phút
- Trục bánh răng
- Ngành: Công nghiệp bánh răng
- Vật liệu: Thép hợp kim
- Thời gian gia công: 9 Phút
2. Máy tiện CNC băng phẳng SMTCL CAK 50 Series

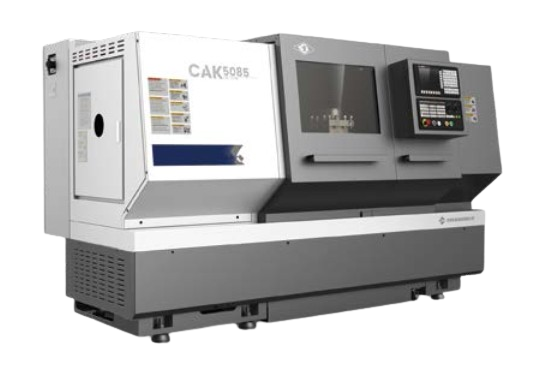

Máy tiện CNC băng phẳng SMTCL CAK 50 Series
Ưu điểm CAK 50 Series
- Cấu trúc hộp trục chính chuyển số tự động được cấp bằng sáng chế; Thùng dầu độc lập, dễ dàng bảo trì; Cấu trúc ụ động rãnh chữ T cải thiện độ ổn định.
- Cấu trúc chống nước kích thước siêu lớn chuyển từ chặn sang chuyển hướng, nâng cao hiệu suất chống nước tổng thể.
- Bộ mã hóa tuyệt đối giảm tỷ lệ lỗi.
- Thùng dầu độc lập, dễ bảo trì; giảm 30% nhiệt.
- Rãnh chống nước kích thước siêu lớn.
Thông số kỹ thuật CAK 50 Series
| Thông số kỹ thuật | Đơn vị | CAK 50 | CAK 50 | CAK 50 | CAK 50 | CAK 61/66 |
| 85L | 85 | 135 | 186 | 85 | ||
| Chiều dài phôi tối đa | mm | 900 | 890 | 1390 | 1900 | 890 |
| Chiều dài cắt tối đa | mm | 850 | 850 | 1350 | 1860 | 850 |
| Đường kính tiện qua băng máy tối đa | mm | Ф500 | Ф500 | Ф500 | Ф500 | Ф610/Ф660 |
| Đường kính tiện qua bàn xe dao tối đa | mm | Ф280 | Ф300 | Ф300 | Ф300 | Ф370/Ф420 |
| Đường kính cắt tối đa | mm | Ф500 | Ф500 | Ф500 | Ф500 | Ф610/Ф660 |
| Kiểu mũi trục chính và mã |
| A2-8 | A2-8 | A2-8 | A2-8 | A2-8 |
| Đường kính mâm cặp | mm | Ф250 | Ф250 | Ф250 | Ф250 | Ф250 |
| Đường kính lỗ trục chính | mm | Ф53 | Ф78 | Ф78 | Ф78 | Ф78 |
| Dải tốc độ trục chính (Chuyển số tự động 3 cấp) | r/min |
| 15-2200 | 15-2200 | 15-2200 | 15-2200 |
| Dải tốc độ trục chính (Chuyển số thủ công, vô cấp) | r/min | 100-1800 | 22-1800 | 22-1800 | 22-1800 | 22-1800 |
| Dải tốc độ trục chính (Chuyển số thủ công 3 cấp, 12 bậc) | r/min |
| 40-1800 | 40-1800 | 40-1800 |
|
| Công suất định mức động cơ chính | kW | 7.5 (Biến tần) | 7.5 (Động cơ servo chính) | 7.5 (Động cơ servo chính) | 7.5 (Động cơ servo chính) | 7.5 (Động cơ servo chính) |
| Công suất định mức động cơ chính (Series S) | kW |
| 6.5/8 (Hai tốc độ) | 6.5/8 (Hai tốc độ) | 6.5/8 (Hai tốc độ) |
|
| Đường kính nòng ụ động | mm | Ф75 | Ф75 | Ф75 | Ф75 | Ф75 |
| Hành trình nòng ụ động | mm | 150 | 150 | 150 | 150 | 150 |
| Kiểu đài dao |
| Đứng 4 vị trí | Đứng 4 vị trí | Đứng 4 vị trí | Đứng 4 vị trí | Đứng 4 vị trí |
| Kích thước cán dao | mm | □ 25×25 | □ 25×25 | □ 25×25 | □ 25×25 | □ 25×25 |
| Tốc độ chạy dao nhanh trục X/Z | m/min | 6/12 | 6/12 | 6/12 | 6/12 | 6/12 |
| Độ chính xác gia công |
| IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 |
| Khối lượng máy | kg | 2200 | 2800 | 3000 | 3400 | 2950/3000 |
| Kích thước tổng thể (DxRxC) | mm | 2470×1500×1580 | 2770×1700×1735 | 3270×1700×1735 | 3870×1700×1735 | 2770×1700×1735 |
Phôi gia công phù hợp
- Van
- Ngành: Công nghiệp van
- Vật liệu: Gang
- Thời gian gia công: 9 phút
- Bánh xe dẫn hướng
- Ngành: Công nghiệp dệt may
- Vật liệu: Gang
- Thời gian gia công: 6 phút
- Trục động cơ
- Ngành: Công nghiệp cơ điện
- Vật liệu: Thép #45. Thời gian gia công: 12 phút
- Đĩa phanh
- Ngành: Công nghiệp ô tô
- Vật liệu: Gang. Thời gian gia công: 7 phút
3. Máy tiện CNC băng phẳng SMTCL CAK 63/80/100 Series
Máy tiện CNC băng phẳng SMTCL CAK 63/80/100 Series
Ưu điểm CAK 63/80/100 Series
- Cấu trúc hộp trục chính chuyển số thủy lực được cấp bằng sáng chế, dễ vận hành, độ chính xác và độ tin cậy cao.
- Động cơ servo chính được gắn bên ngoài, tiết kiệm không gian và dễ bảo trì.
- Cấu trúc dẫn động hai trục của mô hình đầy đủ chức năng nâng cao độ chính xác gia công.
- Cấu trúc chống nước siêu lớn chuyển từ chặn sang chuyển hướng, nâng cao hiệu suất chống nước tổng thể.
- Khoảng cách băng trượt 600mm. Khoảng cách rãnh đuôi én 360mm. Dễ dàng điều chỉnh.
- Tốc độ chạy dao nhanh được cải thiện.
- Động cơ chính gắn phía sau.
- Vít me trục X Ф40mm. Đường kính tiện qua bàn xe dao tối đa Ф700.
- Lọc ba giai đoạn trong thùng dầu. Tỷ lệ hỏng hóc thấp.
- Giảm thời gian tăng tốc và giảm tốc.
Thông số kỹ thuật CAK 63/80/100 Series
| Thông số kỹ thuật | Đơn vị | CAK 63 (85) | CAK 63 (135) | CAK 63 (200) | CAK 63 (285) |
| 85 | 135 | 200 | 285 | ||
| Chiều dài phôi tối đa | mm | 1000 | 1500 | 2150 | 3000 |
| Chiều dài cắt tối đa | mm | 850 | 1350 | 2000 | 2850 |
| Đường kính tiện qua băng máy tối đa | mm | Ф630 | Ф630 | Ф630 | Ф630 |
| Đường kính tiện qua bàn xe dao tối đa | mm | Ф350 | Ф350 | Ф350 | Ф350 |
| Đường kính cắt tối đa | mm | Ф630 | Ф630 | Ф630 | Ф630 |
| Kiểu mũi trục chính và mã |
| A2-11 | A2-11 | A2-11 | A2-11 |
| Đường kính mâm cặp | mm | Ф315 | Ф315 | Ф315 | Ф315 |
| Đường kính lỗ trục chính | mm | Ф104 | Ф104 | Ф104 | Ф104 |
| Dải tốc độ trục chính (Thủy lực 4 cấp, vô cấp) | r/min | 17-1000 | 17-1000 | 17-1000 | 17-1000 |
| Công suất định mức động cơ chính | kW | 11 | 11 | 11 | 11 |
| Đường kính nòng ụ động | mm | Ф125 | Ф125 | Ф125 | Ф125 |
| Hành trình nòng ụ động | mm | 250 | 250 | 250 | 250 |
| Kiểu đài dao |
| Đứng 4 vị trí | Đứng 4 vị trí | Đứng 4 vị trí | Đứng 4 vị trí |
| Kích thước cán dao | mm | □ 32×32 | □ 32×32 | □ 32×32 | □ 32×32 |
| Tốc độ chạy dao nhanh trục X/Z | m/min | 6/10 | 6/10 | 6/10 | 6/10 |
| Độ chính xác gia công |
| IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 |
| Khối lượng máy | kg | 5200 | 5550 | 5950 | 6950 |
| Kích thước tổng thể (DxRxC) | mm | 3410×2010×1780 | 3860×2010×1780 | 4510×2010×1780 | 5360×2010×1780 |
| Thông số kỹ thuật | Đơn vị | CAK 80 (85) | CAK 80 (135) | CAK 80 (200) | CAK 80 (285) |
| 85 | 135 | 200 | 285 | ||
| Chiều dài phôi tối đa | mm | 1000 | 1500 | 2150 | 3000 |
| Chiều dài cắt tối đa | mm | 850 | 1350 | 2000 | 2850 |
| Đường kính tiện qua băng máy tối đa | mm | Ф800 | Ф800 | Ф800 | Ф800 |
| Đường kính tiện qua bàn xe dao tối đa | mm | Ф520 | Ф520 | Ф520 | Ф520 |
| Đường kính cắt tối đa | mm | Ф800 | Ф800 | Ф800 | Ф800 |
| Kiểu mũi trục chính và mã |
| A2-11 | A2-11 | A2-11 | A2-11 |
| Đường kính mâm cặp | mm | Ф315 | Ф315 | Ф315 | Ф315 |
| Đường kính lỗ trục chính | mm | Ф104 | Ф104 | Ф104 | Ф104 |
| Dải tốc độ trục chính (Thủy lực 4 cấp, vô cấp) | r/min | 17-1000 | 17-1000 | 17-1000 | 17-1000 |
| Công suất định mức động cơ chính | kW | 15 | 15 | 15 | 15 |
| Đường kính nòng ụ động | mm | Ф125 | Ф125 | Ф125 | Ф125 |
| Hành trình nòng ụ động | mm | 250 | 250 | 250 | 250 |
| Kiểu đài dao |
| Đứng 4 vị trí | Đứng 4 vị trí | Đứng 4 vị trí | Đứng 4 vị trí |
| Kích thước cán dao | mm | □ 32×32 | □ 32×32 | □ 32×32 | □ 32×32 |
| Tốc độ chạy dao nhanh trục X/Z | m/min | 6/10 | 6/10 | 6/10 | 6/10 |
| Độ chính xác gia công |
| IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 |
| Khối lượng máy | kg | 5400 | 5750 | 6150 | 7150 |
| Kích thước tổng thể (DxRxC) | mm | 3410×2010×1780 | 3860×2010×1780 | 4510×2010×1780 | 5360×2010×1780 |
| Thông số kỹ thuật | Đơn vị | CAK 100 (85) | CAK 100 (135) | CAK 100 (200) | CAK 100 (285) |
| 85 | 135 | 200 | 285 | ||
| Chiều dài phôi tối đa | mm | 1000 | 1500 | 2150 | 3000 |
| Chiều dài cắt tối đa | mm | 850 | 1350 | 2000 | 2850 |
| Đường kính tiện qua băng máy tối đa | mm | Ф1000 | Ф1000 | Ф1000 | Ф1000 |
| Đường kính tiện qua bàn xe dao tối đa | mm | Ф700 | Ф700 | Ф700 | Ф700 |
| Đường kính cắt tối đa | mm | Ф1000 | Ф1000 | Ф1000 | Ф1000 |
| Kiểu mũi trục chính và mã |
| A2-11 | A2-11 | A2-11 | A2-11 |
| Đường kính mâm cặp | mm | Ф500 | Ф500 | Ф500 | Ф500 |
| Đường kính lỗ trục chính | mm | Ф104 | Ф104 | Ф104 | Ф104 |
| Dải tốc độ trục chính (Thủy lực 4 cấp, vô cấp) | r/min | 17-1000 | 17-1000 | 17-1000 | 17-1000 |
| Công suất định mức động cơ chính | kW | 15 | 15 | 15 | 15 |
| Đường kính nòng ụ động | mm | Ф125 | Ф125 | Ф125 | Ф125 |
| Hành trình nòng ụ động | mm | 250 | 250 | 250 | 250 |
| Kiểu đài dao |
| Đứng 4 vị trí | Đứng 4 vị trí | Đứng 4 vị trí | Đứng 4 vị trí |
| Kích thước cán dao | mm | □ 40×40 | □ 40×40 | □ 40×40 | □ 40×40 |
| Tốc độ chạy dao nhanh trục X/Z | m/min | 6/10 | 6/10 | 6/10 | 6/10 |
| Độ chính xác gia công |
| IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 |
| Khối lượng máy | kg | 5800 | 6150 | 6750 | 7500 |
| Kích thước tổng thể (DxRxC) | mm | 3410×2250×1930 | 3860×2250×1930 | 4510×2250×1930 | 5360×2250×1930 |
Phôi gia công phù hợp
- Van
- Ngành: Công nghiệp van.
- Vật liệu: Gang
- Thời gian gia công: 14 phút
- Trục đường sắt
- Ngành: Công nghiệp đường sắt
- Vật liệu: Thép LZW50
- Thời gian gia công: 25 phút
- Bánh tỳ (Bánh xe chịu lực)
- Ngành: Công nghiệp cơ khí
- Vật liệu: Thép mangan. Thời gian gia công: 19 phút
- Trục động cơ
- Ngành: Công nghiệp cơ điện
- Vật liệu: Thép #45
- Thời gian gia công: 27 phút
Câu hỏi thường gặp về máy tiện CNC băng phẳng SMTCL CAK Series
Máy tiện CNC băng phẳng SMTCL CAK Series phù hợp gia công những chi tiết nào?
Máy tiện CNC băng phẳng SMTCL CAK Series phù hợp gia công các chi tiết dạng tròn xoay như trục, vòng bi, mặt bích, van, trục bánh răng, trục động cơ, đĩa phanh, bánh tỳ và nhiều chi tiết cơ khí chính xác khác.
SMTCL CAK Series gồm những dòng máy nào?
Dòng máy tiện CNC băng phẳng SMTCL CAK Series gồm nhiều nhóm model như CAK 36/40 Series, CAK 50 Series và CAK 63/80/100 Series. Mỗi dòng máy phù hợp với từng kích thước phôi, đường kính tiện và nhu cầu gia công khác nhau.
Máy tiện CNC băng phẳng SMTCL CAK Series có ưu điểm gì?
Máy có kết cấu thân máy cứng vững, khả năng chống rung tốt, hệ thống truyền động mạnh mẽ, khả năng chống nước được cải thiện, vận hành ổn định và phù hợp với nhiều nhu cầu gia công cơ khí công nghiệp.
Nên chọn dòng CAK nào cho nhu cầu gia công?
Việc lựa chọn model phụ thuộc vào đường kính phôi, chiều dài gia công, vật liệu gia công, yêu cầu độ chính xác và sản lượng thực tế. Quý khách nên liên hệ trực tiếp để được tư vấn model phù hợp nhất.
Các cam kết và thông tin liên hệ
Vui lòng liên hệ với chúng tôi qua số điện thoại công ty để được tư vấn chi tiết và nhận báo giá tốt nhất cho sản phẩm.
Hotline: 094 896 6655
Email: attjsc@machinetools.com.vn
Chúng tôi cam kết cung cấp các giải pháp máy móc và thiết bị cơ khí phù hợp với nhu cầu sản xuất thực tế của khách hàng. Sản phẩm được đảm bảo về chất lượng, giá cả cạnh tranh, cùng đội ngũ kỹ thuật chuyên nghiệp luôn sẵn sàng hỗ trợ tư vấn, bảo dưỡng và bảo trì khi cần thiết.
Các dòng sản phẩm liên quan quý khách hàng có thể tham khảo
1. Máy tiện CNC băng nghiêng SMTCL HTC series
