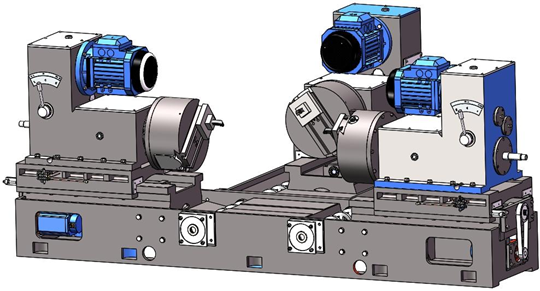

Đặc điểm máy tiện CNC 3 đầu khỏa mặt thân valve

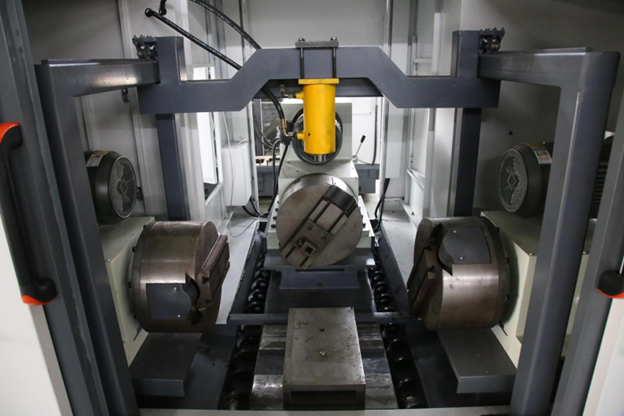

Máy có ba trạm làm việc, bao gồm băng máy đúc, đầu máy, đầu truyền động CNC, bàn làm việc và thiết bị kẹp, được trang bị tủ điện độc lập, trạm thủy lực, thiết bị bôi trơn tập trung, băng tải phoi và bao che bảo vệ. Phù hợp với gia công van, chi tiết chữ T, ống khuỷu 90°, v.v. Sau khi van được cố định, ba trục chính hoạt động cùng lúc hoặc riêng biệt. Kích thước van khác nhau cần các loại đồ gá khác nhau.
Thông số kỹ thuật của máy tiện CNC 3 đầu khỏa mặt thân valve
| Mục | Thông số | HDF-QC43-34S | Đơn vị |
| Phạm vi gia công | Khuyến nghị | 2-6 inch |
|
| Đường kính đầu dẫn động | Φ400 | mm | |
| Đường kính tiện lớn nhất | Φ460 | mm | |
| Chiều dài tải lớn nhất | 600 | mm | |
| Trục chính | Chiều cao tâm trục chính | 385 | mm |
| Công suất động cơ | 5.5 | kw | |
| Tốc độ trục chính | 110/140/90 | Vòng/phút | |
| Tiến dao | Hành trình trục X/Z | 150/350 | mm |
| Mô-men xoắn động cơ trục X/Z | X/Z： 8/28 | Nm | |
| Tiến dao nhanh trục X/Z | 1.2 | m/phút | |
| Độ chính xác | Độ chính xác vị trí | 0.03 | mm |
| Độ chính xác vị trí lặp lại | 0.015 | mm | |
| Khác | Điện áp | AC 380V 50Hz±5% |
|
| Bôi trơn | Bơm bôi trơn điện tử |
| |
| Đồ gá | Xi lanh thủy lực |
| |
| Trọng lượng | 5500 | kg | |
| Kích thước | 3600x2200x1800 | mm |
Các bộ phận chính máy tiện CNC 3 đầu khỏa mặt thân valve
| STT | Mục | Nhà sản xuất |
| 1 | Bộ điều khiển CNC | HDMT |
| 2 | Trục chính (rèn) | BTP |
| 3 | Bánh răng | SMTCL |
| 4 | Động cơ | ZHENGHUA |
| 5 | Vòng bi | ZWZ/HRB/C&U |
| 6 | Băng máy (thanh ray dẫn hướng đúc) | HDMT |
| 7 | Vít me bi | BTP |
| 8 | Đầu dẫn động | HDMT |
| 9 | Trạm thủy lực | HDMT |
| 10 | Công tắc | TENGEN/SCHNEIDER |
| 11 | Bộ chuyển đổi | DELTA/HOLIP |
| 12 | Rơ le | OMRON |
| 13 | Tấm bao che | HDMT |
| 14 | Băng tải phoi | HDMT |
Vui lòng liên hệ với chúng tôi qua số điện thoại công ty để được tư vấn và nhận báo giá tốt nhất. Hotline: 094 896 6655 hoặc email: attjsc@machinetools.com.vn
Chúng tôi cam kết cung cấp giải pháp hàng đầu, hỗ trợ nhiệt tình, chất lượng máy đảm bảo và giá cả cạnh tranh, cùng đội ngũ kỹ thuật chuyên nghiệp, bảo dưỡng bảo trì sẵn sàng 24/7, cam kết cung cấp cho khách hàng giải pháp đầu tư hiệu quả và uy tín nhất.
