HD80 là máy tiện CNC chính xác cao mới với hai trục chính và hai đài dao. Cấu trúc máy gồm hai trục chính được bố trí song song và cố định ở giữa máy, hai đài dao được bố trí song song và đối xứng ở cả hai bên máy, theo bố cục thẳng đứng với các trục chính và có thể di chuyển độc lập dọc theo trục X và trục Z theo chương trình.
Máy tiện CNC chính xác cao hai trục chính và hai đài dao HD80 tích hợp bộ điều khiển cấp phôi và dỡ phôi tự động, cơ cấu tiện chi tiết, có thể thực hiện gia công tự động cả hai mặt của các chi tiết đĩa. Máy có đặc điểm là cấu trúc nhỏ gọn, độ cứng cao, độ chính xác cao, kẹp một lần, tiện, phay và gia công tổng hợp khác. Đồng thời, máy có ưu điểm là hiệu suất cao, và một người có thể vận hành nhiều máy.
Cấu tạo của máy tiện CNC chính xác cao hai trục chính và hai đài dao HD80
1. Thiết kế kết cấu máy
Cấu trúc bệ đôi đối xứng trái-phải tiên tiến làm giảm đáng kể sự dịch chuyển nhiệt và tác động lẫn nhau của máy công cụ, đồng thời cải thiện độ chính xác khi gia công.

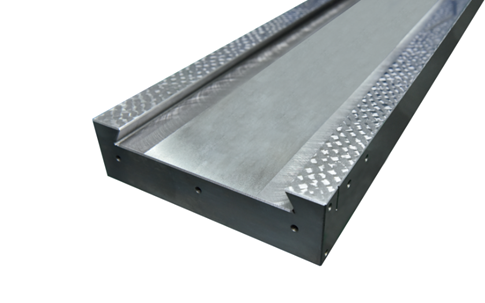

Trục X và Z sử dụng cấu trúc thanh ray cứng và ổ trục vít me bi để giữ độ chính xác vị trí và tốc độ phản hồi động ở mức cao.
2. Sắp xếp gia công khoa học
Vật liệu có thể được nạp cùng một lúc và có thể hoàn thành gia công hai bước, đảm bảo độ chính xác xử lý và cải thiện hiệu quả gia công.
Các quy trình tập trung vào một thiết bị, giải quyết vấn đề kẹp chặt đầu gia công của phôi trong một lần kẹp.
Cải thiện sự cân bằng của dây chuyền sản xuất và đạt được sự cân bằng lý tưởng sẽ cải thiện việc sử dụng thiết bị.
3. Hai trục chính có độ chính xác cao
Trục chính và trục phụ sử dụng ổ trục chính có độ chính xác cao nhập khẩu của thương hiệu nổi tiếng, tốc độ cao, độ chính xác cao, độ cứng cao, tiếng ồn thấp và không cần bảo dưỡng;
Hai trục chính được bố trí song song và cố định ở giữa máy công cụ, và hai đài dao được bố trí song song, đối xứng ở cả hai bên của máy công cụ, theo bố cục thẳng đứng với các trục chính;
Hai bên trục chính được trang bị các bộ phận làm mát gia công tương ứng, các đài dao bên trái và bên phải được trang bị độc lập bộ phận làm mát gia công di chuyển cùng nhau, cải thiện hiệu quả điều kiện gia công và cắt;

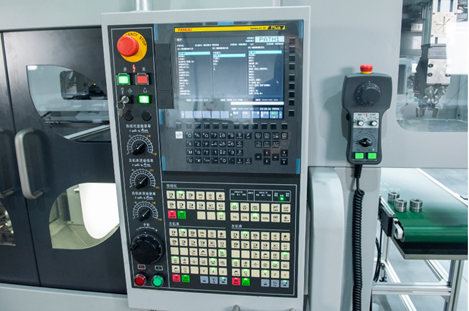

4. Hệ thống điều khiển tích hợp tiên tiến
Áp dụng hệ thống điều khiển "FANUC"

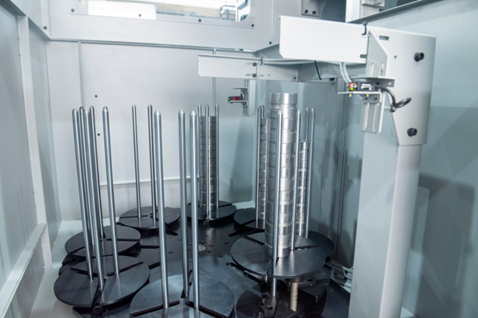

5. Hệ thống cấp phôi tự động tuyệt vời
Có nhiều thiết kế kết cấu nạp và dỡ tự động để cung cấp nhiều cơ chế nạp và dỡ tự động theo hình dạng phôi gia công của khách hàng.
Máy công cụ được tích hợp với rô-bốt giàn nạp và dỡ tự động, với mức độ tự động hóa cao; silo có thể được tích hợp trên máy công cụ, với mức độ tích hợp cao và diện tích nhỏ.
Thông số kỹ thuật của máy tiện CNC chính xác cao hai trục chính và hai đài dao HD80
(1) Thông số kỹ thuật máy | |||
Thông số kỹ thuật | Đơn vị | HD80 | |
Trục chính | Kích thước mâm cặp | Inch | 5 |
Đường kính lỗ xuyên | mm | 30 | |
Đường kính kẹp tối đa | mm | 80 | |
Chiều dài gia công tối đa | mm | 50 | |
Tốc độ trục chính tối đa | v/p | 4500 (Mâm cặp)/6000 (Collet) | |
Công suất động cơ | kW | 3.7/5.5 | |
Chức năng Cs |
| Phụ kiện tiêu chuẩn | |
Trục X | Hành trình | mm | 100 |
Tốc độ hành trình tối đa | m/p | 16 | |
Công suất | kW | 0.75 | |
Trục Z | Hành trình | mm | 220 (Collet)/180(Mâm cặp) |
Tốc độ hành trình tối đa | m/p | 20 | |
Công suất | kW | 1.2 | |
Dao quay | Tốc độ quay tối đa | v/p | 5000 |
Công suất động cơ | kW | 0.55/1.1 | |
Ta rô cứng |
| Phụ kiện tiêu chuẩn | |
Đài dao | Số dao cụ | Cái | 10 |
Thời gian TT | Giây | 0.5 | |
Công suất động cơ | kW | 0.75 | |
Thông số khác | Tổng công suất điện | KVA | 15 |
Dung tích bình chứa chất làm mát | L | 200 | |
Chiều cao tâm | mm | 998 (chân 38) | |
Kích thước máy DxRxC | mm | 3552x1615x2493 | |
Trọng lượng máy | Kg | Khoảng 3000 | |
(2) Thông số kỹ thuật cánh tay cơ khí kiểu giàn/TRUSS MECHANICAL ARMS SPECIFICATIONS | |||
Thông số kỹ thuật | Đơn vị | HD80 | |
Trục XL | Tốc độ di chuyển tối đa | m/p | 160* |
Công suất | kW | 1.8 | |
Trục YL | Tốc độ di chuyển tối đa | m/p | 110* |
Công suất | kW | 0.75 | |
Trục ZL | Tốc độ di chuyển tối đa | m/p | 40* |
Công suất | kW | 0.75 | |
Khác | Trọng lượng kẹp tối đa (chấu kẹp bốc xếp) | Kg | 2* |
Kích thước kẹp tối đa (chấu kẹp bốc xếp) | mm | 80x50* | |
(3) Thông số kỹ thuật bộ điều khiển CNC | |||
Thông số kỹ thuật bộ điều khiển CNC | HD80 | ||
Hệ thống điều khiển | FANUC Oi TF+bộ nạp | ||
Đường dẫn điều khiển | 3 | ||
Trục điều khiển đồng thời (đường dẫn AII) | 9trục |
Phụ kiện lựa chọn
Mâm cặp khí nén chính xác
Bảo vệ chống rò rỉ khí
Thiết bị làm mát dầu chính xác cao
Chất làm mát qua trục chính
Bộ thu sương dầu
Lưu trữ chi tiết kiểu xích
