Tính năng của máy tiện CNC chính xác cao kiểu mâm dao quay XKNC - Kitamura dòng TX80
Máy tiện CNC chính xác cao kiểu mâm dao quay hai trục chính model TX80S và máy tiện CNC chính xác cao kiểu mâm dao quay một trục chính model TX80 sử dụng thanh ray dẫn hướng hình chữ nhật có độ cứng cao cho trục Z và thanh ray dẫn hướng đuôi én có độ dẫn hướng cao cho trục X; Trục chính của TX80S, trục chính và trục phụ của TX80, đều sử dụng trục chính điện để cải thiện độ chính xác gia công.
Mâm dao quay BMT sử dụng cấu trúc đĩa răng đảm bảo độ chính xác định vị cao hơn; Có thể trang bị bất kỳ vị trí nào bằng dao dẫn động để thực hiện gia công tiện phay.
Hệ thống kẹp tự động của trục chính TX80S cho phép gia công hoàn chỉnh tất cả các phôi chỉ bằng một lần kẹp.
TX80 được trang bị ụ động servo, có thể thực hiện gia công tổng hợp các phôi trục dài như tiện, phay và khoan.
Đặc điểm cấu tạo của máy tiện CNC chính xác cao kiểu mâm dao quay XKNC - Kitamura dòng TX80

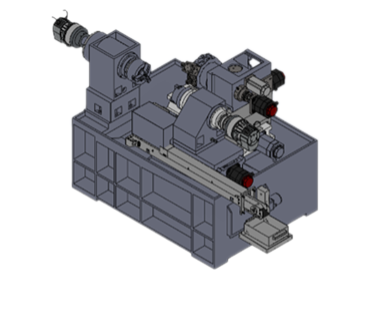

1. Cấu trúc mâm dao quay đơn trục chính đôi, đế gang phẳng
Cấu trúc mâm dao quay đơn trục chính đôi, sử dụng đế gang phẳng để kiểm soát độ nghiêng của bề mặt lắp chi tiết do nhiệt gây ra ở mức tối thiểu. Tất cả các dịch chuyển đều vuông góc với bề mặt lắp, giảm độ lệch tương đối giữa phôi và dụng cụ.
Trục chính và trục phụ sử dụng trục chính điện

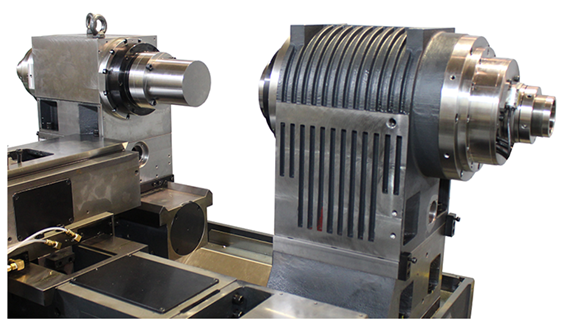

Trục chính và trục phụ sử dụng trục chính điện để tránh rung do truyền động cơ học gây ra. Thiết bị mát trục chính được trang bị để đảm bảo dịch chuyển nhiệt và độ chính xác của trục chính trong quá trình vận hành lâu dài, đồng thời cải thiện độ chính xác của bề mặt gia công.
Các đường dẫn hướng trục X, trục Z và trục B đều được trang bị thiết bị làm mát ổ trục

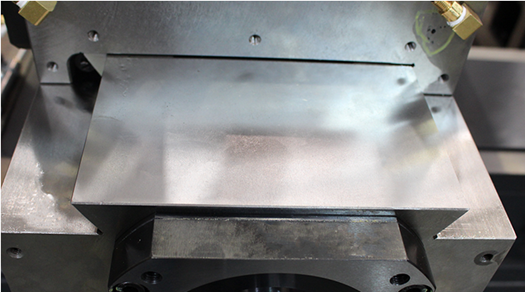

Trục X sử dụng thanh dẫn hướng đuôi én có độ chính xác cao truyền thống của Kitamura, kế thừa các đặc điểm có độ chính xác cao và độ giữ cao thanh dẫn hướng đuôi én.
Bôi trơn đường dẫn hướng thủy tĩnh đảm bảo độ chính xác lâu dài của máy công cụ.

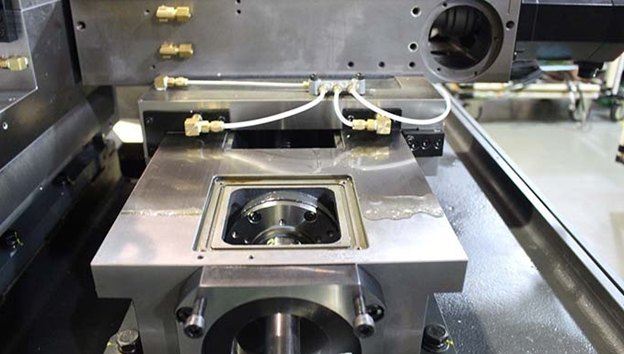

Trục Z sử dụng thanh dẫn hướng hình chữ nhật, giúp cải thiện đáng kể khả năng cắt của máy công cụ và có hiệu suất địa chấn cao hơn. Giúp cho máy công cụ đáp ứng được khối lượng gia công cắt lớn.
Bôi trơn thanh dẫn hướng cố định và định lượng đảm bảo hoạt động ổn định lâu dài của thanh dẫn hướng.

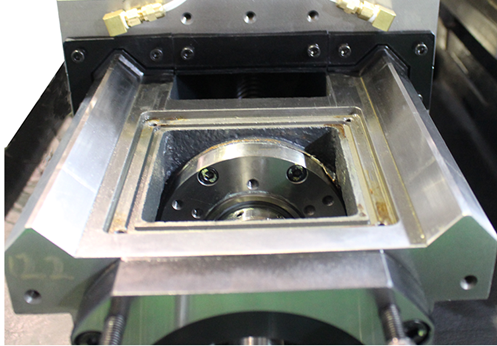

Trục B (trục di chuyển của trục phụ) sử dụng thanh ray dẫn hướng lắp đôi tiêu chuẩn của Kitamura, có đặc điểm là độ chính xác dẫn hướng cao, đảm bảo độ chính xác định hướng của chuyển động trục phụ và thực hiện chuyển giao có độ chính xác cao phôi trục chính và trục phụ.
Trục X, trục Z và trục B đều được trang bị các thiết bị làm mát ổ trục để kiểm soát chặt chẽ biến dạng nhiệt trục chính và ổ trục khi máy chạy trong thời gian dài. Độ chính xác gia công của máy được cải thiện và thời gian dịch chuyển nhiệt của máy được giảm thiểu.

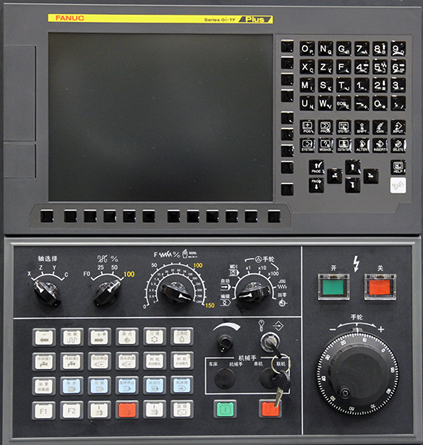

Hệ điều hành
Thông số kỹ thuật của máy tiện CNC chính xác cao kiểu mâm dao quay XKNC - Kitamura dòng TX80
| Thông số kỹ thuật | TX80S | TX80S-MH | TX80 | |
| Trục chính | Kiểu mâm cặp | Mâm cặp thủy lực 5 inch | ||
| Đường kính lỗ xuyên | 33mm (Mâm cặp tiêu chuẩn 5 inch) | |||
| Công suất động cơ | 9/7.5kw | |||
| Tốc độ tối đa | 6000 v/p | |||
| Kiểu trục chính | Động cơ truyền động bên trong | Không | ||
| Trục phụ | Kiểu mâm cặp | Mâm cặp thủy lực 4 inch | Không | |
| Đường kính lỗ xuyên | 26mm (mâm cặp tiêu chuẩn 4 inch) | Không | ||
| Công suất động cơ | 5.5/3.7kw | Không | ||
| Tốc độ tối đa | 6000 v/p | Không | ||
| Kiểu trục chính | Động cơ truyền động bên trong | Không | ||
| Khả năng gia công | Chiều dài gia công lớn nhất | 100mm | ||
| Trục X | Hành trình | 160mm | ||
| Tốc độ di chuyển tối đa | 18m/p | |||
| Công suất | 1.8kw | |||
| Trục Z | Hành trình | 310mm | ||
| Tốc độ di chuyển tối đa | 20m/p | |||
| Công suất | 1.8kw | |||
| Trục B | Hành trình | 320mm | 320mm (lựa chọn) | |
| Tốc độ di chuyển tối đa | 20m/p | 20 m/p (lựa chọn) | ||
| Công suất | 1.2kw | 1.2kw (lựa chọn) | ||
| Ụ động (tùy chọn) | Đầu ụ động | Không | 4# | |
| Hành trình | Không | 50mm | ||
| Khóa tối đa | Không | 4.8KN | ||
| Mâm dao quay | Số lượng dao | 10 vị trí +1/2 lập chỉ mục | ||
| Thông số | 20mm | |||
| Thông số | 30/25/20mm | |||
| Dao tới dao/Tool to tool | 0.95 | |||
| Dao quay | Kiểu | ER20 (13mm), ER (10mm) | ||
| Tốc độ tối đa | 5000 v/p | |||
| Công suất động cơ | 2.2Kw | |||
| Điện áp (AC200V ±10% 50Hz ±1%) | 20KVA | |||
| Áp suất không khí | 4-6kgf/cm2 | |||
| Thể tích thùng dầu | 150L | |||
| Chiều cao tâm | 1055mm (nền 40mm) | |||
| Kích thước (DxRxC) | 2373x1675 (1933) x1615mm | |||
| Khối lượng | 2800kg | |||
Thông số kỹ thuật bộ điều khiển CNC
| Mục | Thông số kỹ thuật | |
| Hệ thống điều khiển | FANUC 0i TF Plus 2 kênh | |
| Trục điều khiển | 3 trục đồng thời | |
| Kiểu đầu vào | Nhập liệu bằng bàn phím MDI, sử dụng kết hợp lập trình tuyệt đối/gia tăng | |
| Dung lượng bộ nhớ | 2 Mbyte | |
| Nội suy | Thẳng, tròn, tọa độ cực, trụ | |
| Least detect | 0.0001mm | |
| Lượng tăng đầu vào nhỏ nhất | Trục X | 0.0005mm |
| Trục Z | 0.001mm | |
| Trục B | 0.001mm | |
| Trục Cs | 0.001° | |
| Lượng bù dao cụ | Bù hình dạng | ±9999.9999mm |
| Bù hao mòn | ±9.9999mm | |
| Số lượng bù dao cụ | 64 bộ | |
| Tốc độ di chuyển tay quay | 0.1/0.01/0.001mm | |
| Chức năng phụ trợ | M2, S4, T4 | |
| Bước tiến dao cắt | 0~150% | |
| Bước tiến dao nhanh | F0, F25, F50, F100% | |
| Dao diện truyền dữ liệu | CF/Ethernet/USB | |
| Ngôn ngữ hiển thị | Tiếng Trung (15 tùy chọn) | |
Phụ kiện tiêu chuẩn
| Phụ kiện tiêu chuẩn | Số lượng |
| Thiết bị bôi trơn | 1 bộ |
| Xi lanh quay thủy lực | 2 bộ |
| Mâm cặp điện (Trục chính điện 5 inch, trục phụ 4 inch) | 1 bộ |
| Bộ làm mát dầu | 1 bộ |
| Thiết bị làm mát | 1 bộ |
| Mâm dao quay | 1 bộ |
| Thiết bị chiếu sáng | 1 bộ |
| Chức năng phát hiện cửa làm việc | 1 bộ |
| Dụng cụ và hộp dụng cụ | 1 bộ |
| Hàm trục Cs | 2 bộ |
| Bể dầu | 1 bộ |
| Dụng cụ và hộp dụng cụ | 1 bộ |
Phụ kiện lựa chọn
| Thiết bị làm mát trục chính | Bộ phận xả dầu áp suất cao (7 Mpa) |
| Collet loại S | Thiết bị đếm |
| Máy đo kẹp phôi | Đèn tín hiệu 3 màu (đỏ, vàng, xanh) |
| Hiệu chuẩn lắp đặt dao cụ | Thiết bị xả dầu trục chính (1.5 Mpa) |
| Các loại dao cụ | Công tắc bàn đạp |
| Máy đẩy chi tiết/ máy chuyển chi tiết / băng tải chi tiết | Thiết bị đo nhiệt độ |
| Thu sương dầu | Thanh cấp phôi |
| Băng tải phoi | Công tắc an toàn |
| Bộ phận làm mát bên trong trục chính áp suất cao | Thiết bị chống rò điện |
| Vị trí trục chính trở lại | Máy biến áp 20 KVA |

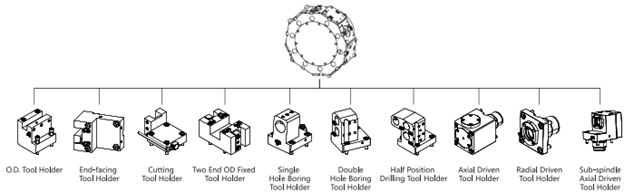

Bản vẽ cấu hình giá dao của máy tiện CNC chính xác cao kiểu mâm dao quay XKNC - Kitamura dòng TX80

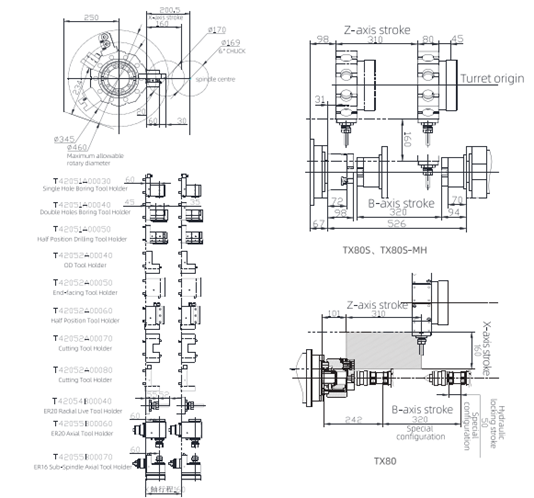

Sơ đồ máy tiện CNC chính xác cao kiểu mâm dao quay XKNC - Kitamura dòng TX80

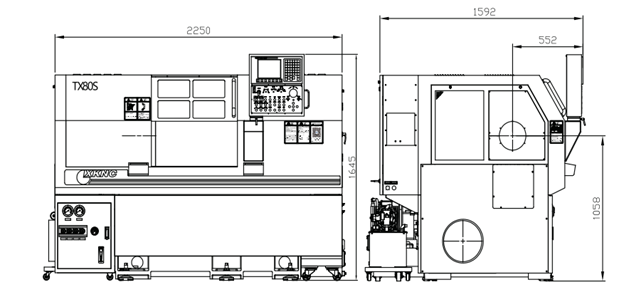

Kích thước máy tiện CNC chính xác cao kiểu mâm dao quay XKNC - Kitamura dòng TX80
