Phân loại máy tiện CNC chính xác cao kiểu gang XKNC - Kitamura dòng XKNC-20

Model XKNC-20G

Máy tiện CNC chính xác cao kiểu gang XKNC - Kitamura Model XKNC-20G yêu cầu không gian lắp đặt nhỏ và chi phí thấp, được thiết kế để xử lý gia công chính xác đường kính nhỏ với động cơ servo không cần bảo dưỡng. Máy được đặc trưng bởi kích thước nhỏ, độ chính xác cấp phôi cao, vận hành và bảo dưỡng dễ dàng, xả phoi trơn tru, v.v. Chức năng CS có thể được thiết lập để thực hiện gia công chính xác đường cong hoặc bề mặt cong.

Model XKNC-20GB

Dựa trên thiết kế của máy tiện CNC chính xác cao kiểu gang XKNC - Kitamura model 20GXKNC, XKNC-20GB sử dụng trục chính điện có tốc độ cao hơn và mô men xoắn lớn hơn, để trục chính chạy ổn định hơn. Để đảm bảo trục chính chạy với tốc độ cao và mô men xoắn lớn, XKNC-20GB sử dụng phương pháp làm mát bằng dầu để làm mát trục chính.

Model XKNC-20GT

Dựa trên thiết kế của máy tiện CNC chính xác cao kiểu gang XKNC - Kitamura model XKNC-20G, model XKNC-20GT được trang bị ụ động khí nén và đài dao khí nén, có thể thực hiện gia công các chi tiết có độ chính xác cao, chiều dài lớn. Ụ động khí nén có độ cứng cao và đài dao lục giác loại nhỏ có độ chính xác cao tinh vi giúp đảm bảo độ chính xác gia công các chi tiết có chiều dài lớn dễ dàng hơn. Đài dao loại nhỏ có thể được trang bị giá đỡ dao và giá đỡ dao khoan, chức năng CS có thể được thiết lập để thực hiện gia công chính xác đường cong hoặc bề mặt cong

Đặc điểm cấu tạo của máy tiện CNC chính xác cao kiểu gang XKNC - Kitamura dòng XKNC-20

1. Độ cứng cao

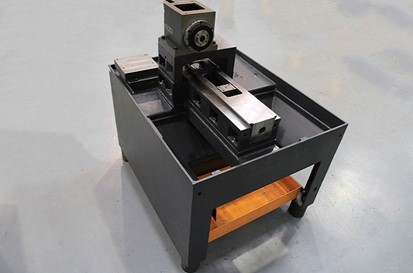

Bệ máy có cấu trúc cứng và đối xứng, trục chính và trục Z nằm ở giữa bệ giúp giảm ảnh hưởng của vị trí kẹp nhiệt đến độ chính xác vị trí.

Độ ổn định cao

Đỡ bệ sử dụng giá đỡ bốn điểm mang lại độ ổn định cao.

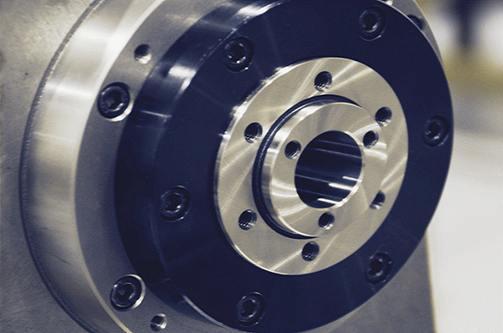

2. Trục chính

Độ chính xác cao

1. Lõi trục: Sử dụng vật liệu trục chính độc đáo, trải qua quá trình xử lý nhiệt và gia công tinh xảo hơn để chống va đập và chống mài mòn tốt hơn.

2. Vòng bi: sử dụng vòng bi nhập khẩu có độ chính xác cao, sử dụng ba vòng bi đầu tiên sau khi sắp xếp hai vòng bi, cải thiện đáng kể độ cứng của máy.

3. Chống thấm nước: sử dụng vòng chống thấm nước tiên tiến nhập khẩu.

Tốc độ cao

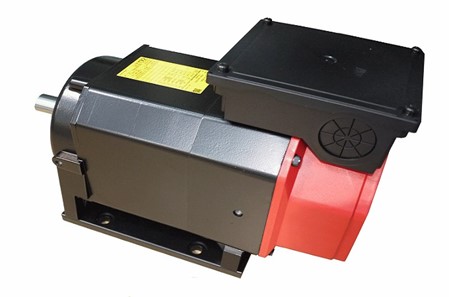

Trục chính sử dụng động cơ servo AC FANUC 3.7KW, thay đổi tốc độ vô cấp và tốc độ tối đa là 8000 vòng/phút.

1. Mô-men khởi động lớn 2. Phạm vi hoạt động rộng 3. Không quay

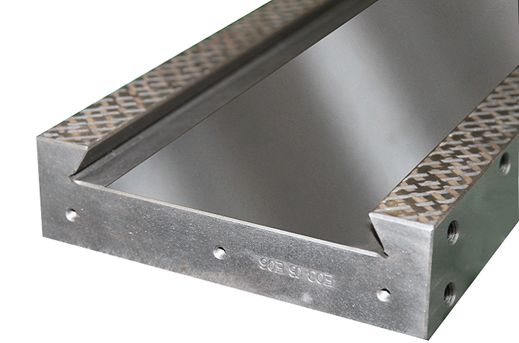

3. Thanh dẫn hướng đuôi én

Độ cứng cao

Với cấu trúc thanh ray cứng, các bề mặt tiếp xúc phải chịu lực cạo, thường là 12-14 điểm trên một inch vuông.

Độ chính xác cao

Vật liệu: HT300; độ bền cao, khả năng chống mài mòn tốt, thiết kế tổng thể đẹp

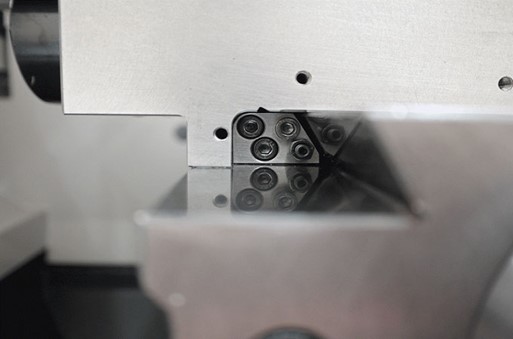

Vít me và ổ trục là các thương hiệu nhập khẩu, đảm bảo hoạt động tốc độ cao, độ chính xác cao, nhiệt độ thấp và tuổi thọ cao.

Dễ dàng điều chỉnh

Thanh dẫn hướng trục X/trục Z có hình nêm để dễ dàng điều chỉnh và phục hồi, thuận tiện cho việc bảo trì sau này, chi phí thấp và hiệu suất tổng thể cao.

4. Hệ thống vận hành hiệu quả và tiện lợi

4.1. Hiệu suất cao, độ chính xác cao

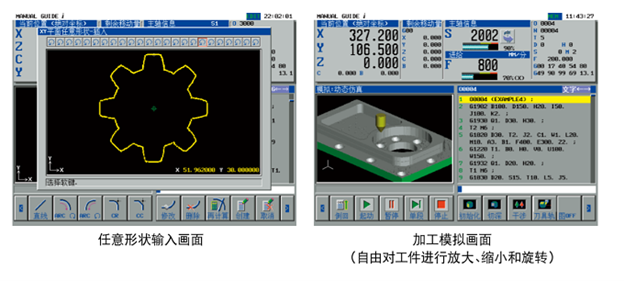

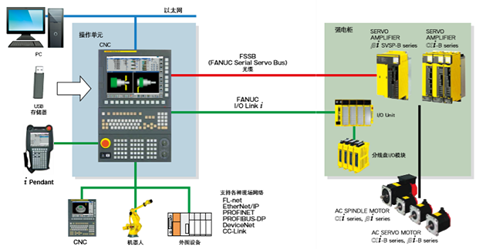

Hệ thống truyền thông trục chính 0i-F được kết nối bằng cáp quang, do đó kết nối từ hệ thống->trục chính->servo đều được thực hiện bằng cáp quang, ổn định và hiệu quả hơn.

Chức năng chẩn đoán và chức năng bảo trì được tăng cường, thuận tiện cho việc định vị nhanh các bộ phận lỗi, rút ​​ngắn thời gian sửa chữa và nâng cao hiệu quả.

4.2. Tiện lợi

Hệ thống 0i-F cũng áp dụng sự tiện lợi trên máy tính vào CNC, và chạy trực tiếp chương trình thẻ nhớ, gói phần mềm xử lý khuôn và điều khiển dung sai mượt mà trên CNC.

Chức năng điều khiển mô-đun PMC mạnh mẽ dễ sử dụng; nhiều màn hình phụ trợ xử lý khác nhau giúp thao tác thuận tiện hơn.

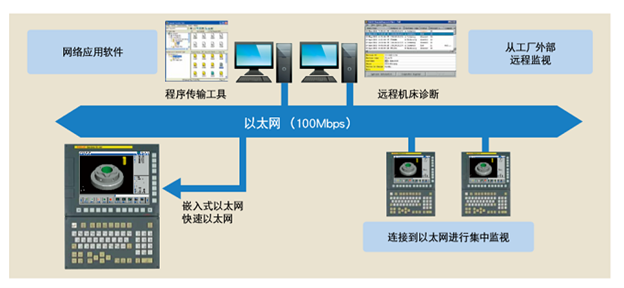

4.3、Chức năng Internet

Được trang bị Ethernet nhúng, có thể kết nối CNC với máy tính và xây dựng hệ thống sản xuất xử lý dây chuyền sản xuất và máy chủ nhà máy để trao đổi thông tin.

5. Hành trình lớn, hiệu quả cao

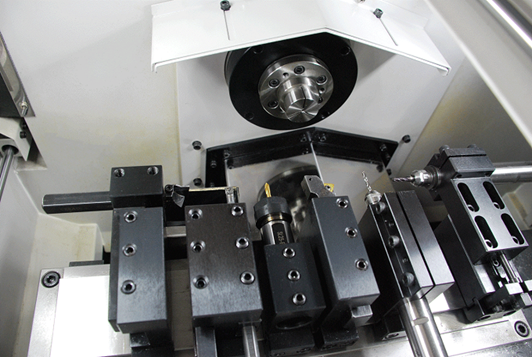

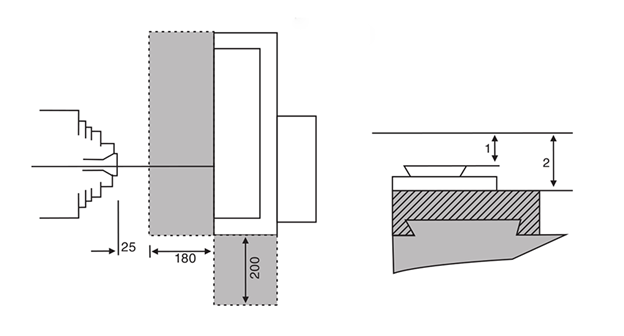

Mặc dù được định nghĩa là máy công cụ chính xác siêu nhỏ, nhưng vẫn có hành trình 200 mm trên trục X và hành trình 180 mm trên trục Z, đây là hành trình lớn nhất trên cùng một loại máy.

Tốc độ di chuyển nhanh và cấu trúc dạng hàng của trục servo X và Z 15m/phút giúp rút ngắn đáng kể thời gian khởi động-dừng và thời gian thay dụng cụ, đồng thời cải thiện hiệu quả xử lý.

Các dao cụ được lắp đặt cạnh nhau, cấu trúc nhỏ gọn, số lượng dao cụ lớn. Có thể lắp đặt dao cụ điện để thực hiện các chức năng gia công tổng hợp như tiện, phay và khoan;

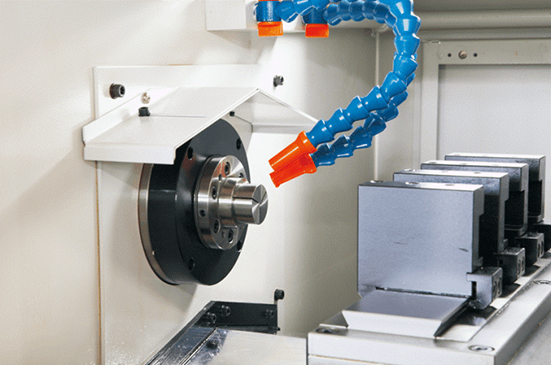

6. Nhiều tùy chọn thiết bị kẹp và đóng mở kẹp tự động

Phương pháp kẹp lò xo

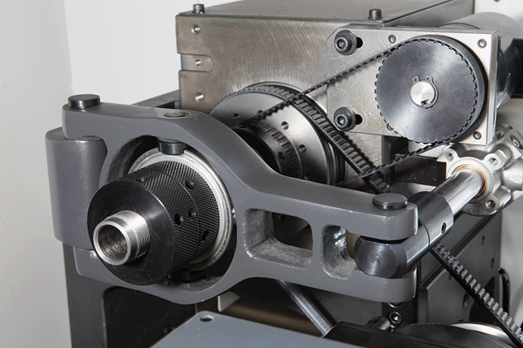

Cơ cấu kẹp kiểu chạc

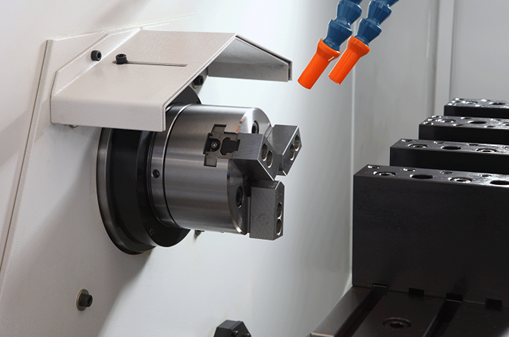

Mâm cặp điện

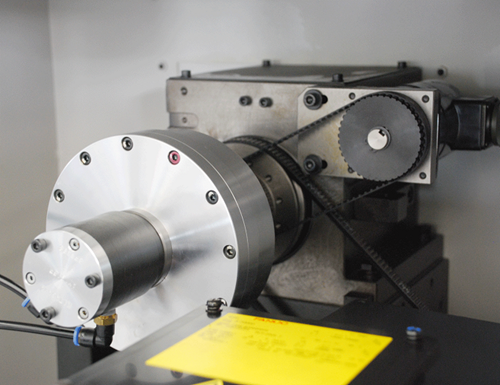

Xi lanh quay khí nén

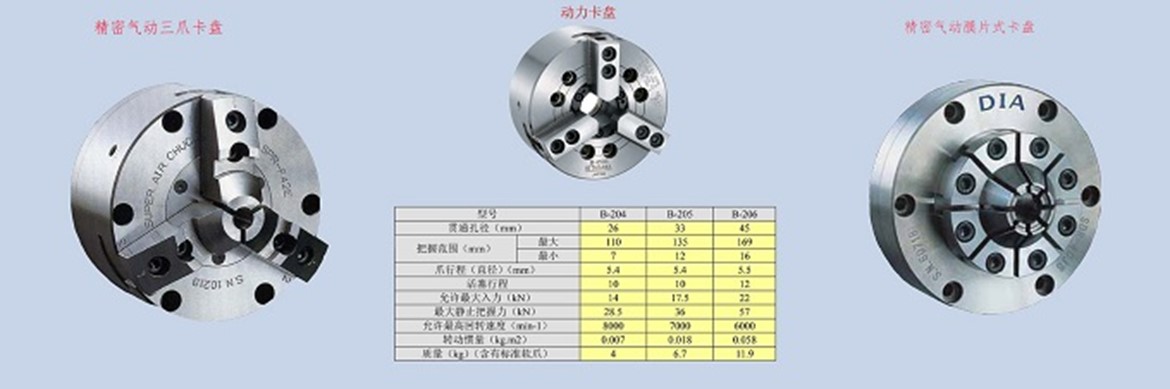

Phương pháp kẹp mâm cặp tùy chọn, lực kẹp mâm cặp mạnh, chính xác và phạm vi kẹp lớn.

Cấu hình tiêu chuẩn của máy công cụ là cơ cấu kẹp kiểu chạc, phương pháp kẹp bằng mâm cặp lò xo, lực kẹp dễ điều chỉnh, mâm cặp dễ thay thế, kẹp nhanh và ổn định.

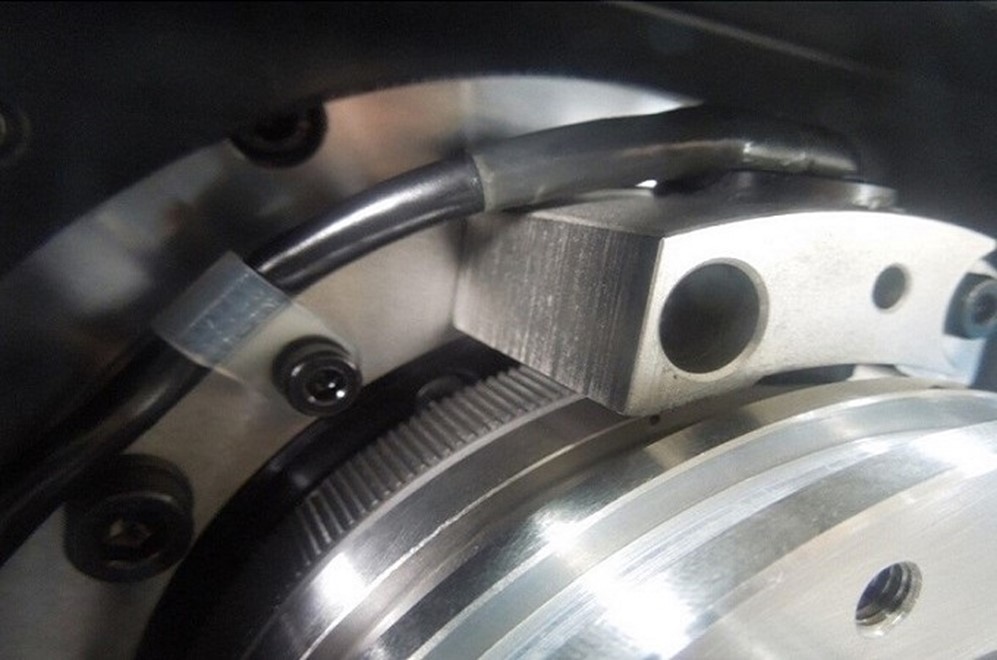

7. ​​Kiểm soát đường viền trục CS

Nó có thể thực hiện các chức năng liên quan như xử lý bề mặt, lập chỉ mục và hợp chất.

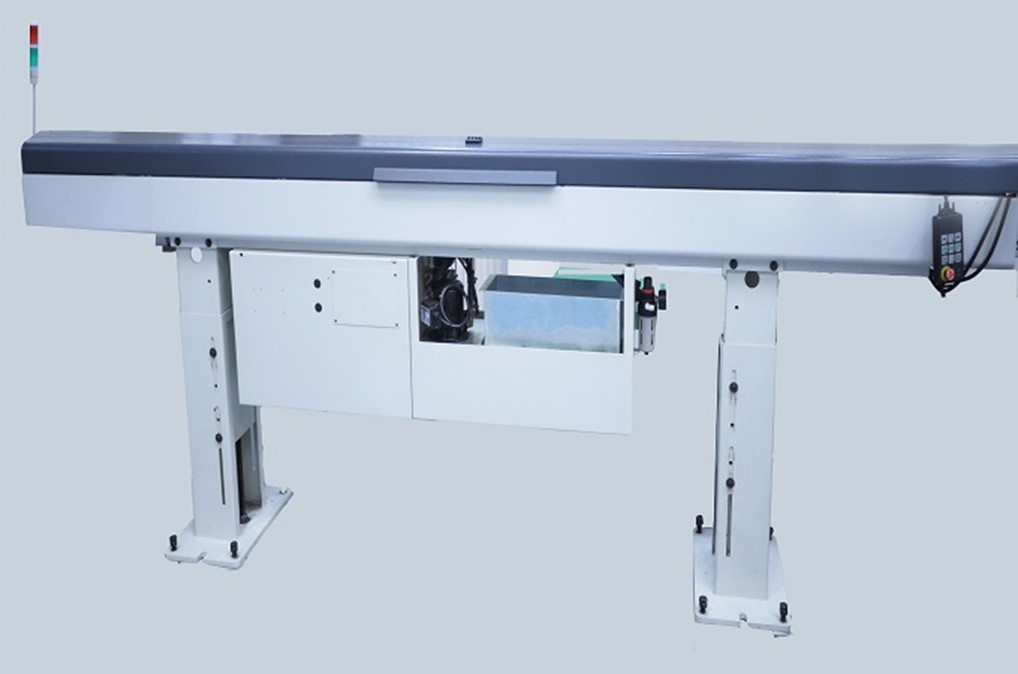

8. Bộ cấp phôi tự động

Giảm thời gian chết và tăng đáng kể hiệu quả sản xuất, nhưng yêu cầu lượng thanh dự trữ cao hơn.

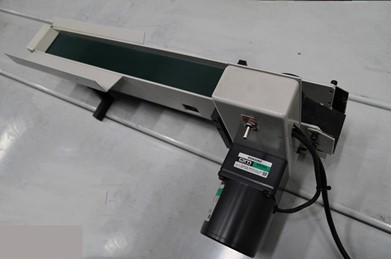

9. Thiết bị chuyển chi tiết

Băng tải chi tiết

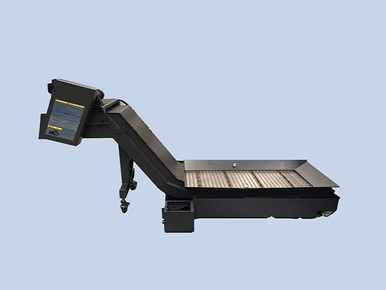

10.Băng tải phoi tự động

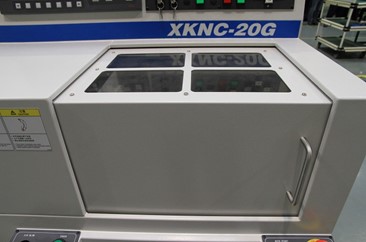

11. Vỏ bọc kín hoàn toàn + thiết bị thu sương dầu

Vỏ bọc kín được trang bị thiết bị thu gom mỡ giúp kiểm soát không khói và cải thiện môi trường làm việc

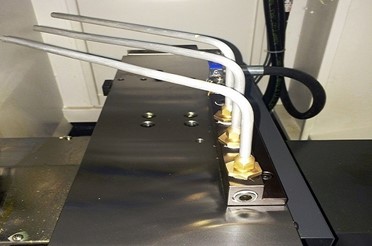

12. Thiết bị dầu (khí) phía sau dụng cụ

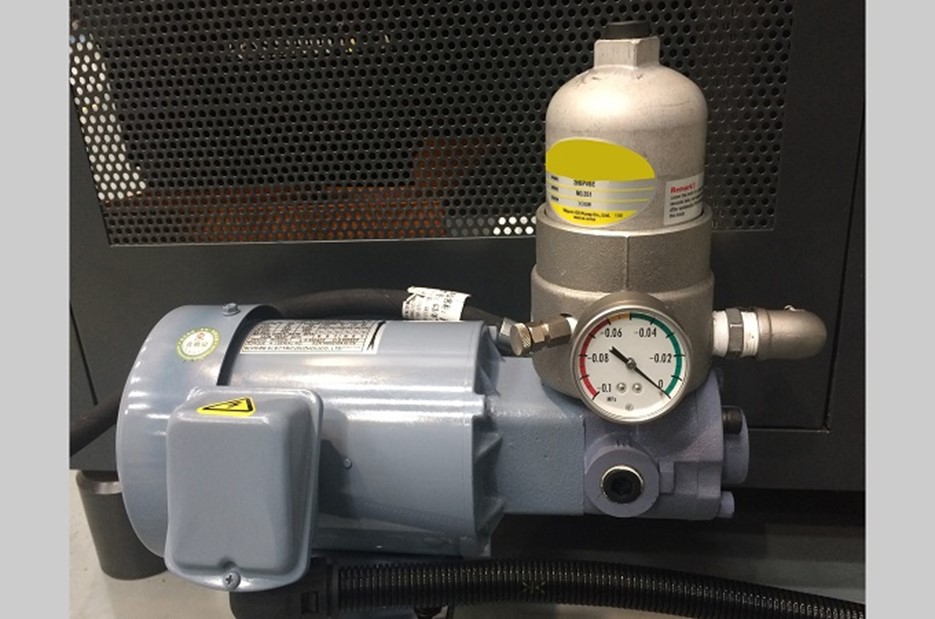

13. Thiết bị làm mát áp suất cao

Thông số kỹ thuật của máy tiện CNC chính xác cao kiểu gang XKNC - Kitamura dòng XKNC-20

Thông số kỹ thuật bộ điều khiển CNC của máy tiện CNC chính xác cao kiểu gang XKNC - Kitamura dòng XKNC-20

Phụ kiện tiêu chuẩn

Phụ kiện lựa chọn

Mâm cặp khí nén chính xác (4")

Bộ chuyển đổi và mâm cặp bước

Bộ mở rộng mâm cặp và mâm cặp mở rộng

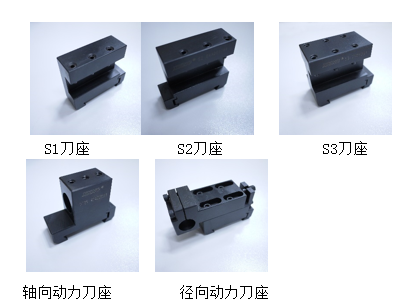

Các loại giá đỡ da và khoan

Hệ thống thổi khí

Bộ đếm cài sẵn / Part Totalpreset Counter

Bộ phận dầu cắt có bình chứa phoi bên ngoài (bơm 250w hoặc 400w)

Dịch vụ cố định trục chính (có thiết bị khóa loại khí)

Điều khiển tạo đường viền Cs

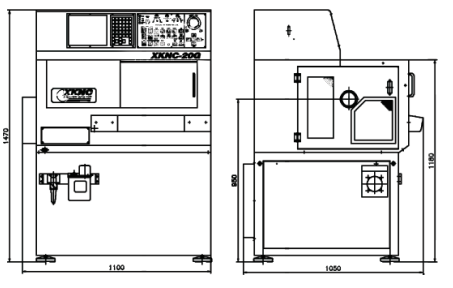

Kích thước máy của máy tiện CNC chính xác cao kiểu gang XKNC - Kitamura dòng XKNC-20
