Tính năng của máy tiện CNC chính xác cao kiểu mâm dao quay XKNC - Kitamura dòng TX75
Máy tiện CNC chính xác cao kiểu mâm dao quay XKNC - Kitamura dòng TX75 của hãng OBOT được thiết kế với độ chính xác cao, giường phẳng, thanh dẫn trượt và được trang bị chức năng điều khiển đường viền CS.
Có 10 vị trí lắp đặt công cụ cắt, tất cả các vị trí này đều có thể lắp công cụ cắt dẫn động. Bên cạnh đó, số lượng và vị trí của công cụ cắt dẫn động có thể được lựa chọn tự do.
Ngoài ra, có thể thực hiện gia công hợp chất tiện-phay chỉ với 1 lần gá kẹp sản phẩm. Thiết kế nhằm đạt được mục tiêu "gia công được nhiều bề mặt của các phôi chính xác có kích thước nhỏ".
Máy tiện CNC chính xác cao kiểu mâm dao quay XKNC - Kitamura dòng TX75D
Máy tiện CNC chính xác cao kiểu mâm dao quay XKNC - Kitamura dòng TX75 có 3 model:
- TX75 (trục chính cơ)
- TX75D (trục chính cơ, có chức năng có thể lắp công cụ cắt dẫn động)
- TX75DB (trục chính điện, có chức năng có thể lắp công cụ cắt dẫn động)
Đặc điểm cấu tạo của máy tiện CNC chính xác cao kiểu mâm dao quay XKNC - Kitamura dòng TX75
-

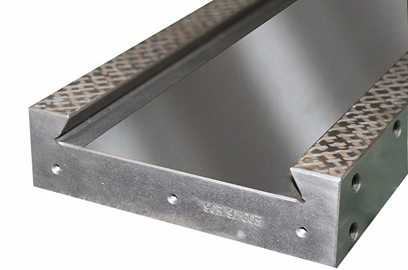

Thanh trượt đuôi én
Mở rộng công nghệ cạo rà, quy trình mài siêu mịn của làng Bukchon Nhật Bản trong nhiều thế kỷ và cấu hình hệ thống bôi trơn tự động để đảm bảo độ chính xác và độ ổn định cao của máy trong thời gian dài.
Sử dụng cấu trúc ray cứng, có thể chịu được tải trọng lớn hơn và máy chạy trơn tru hơn.
-

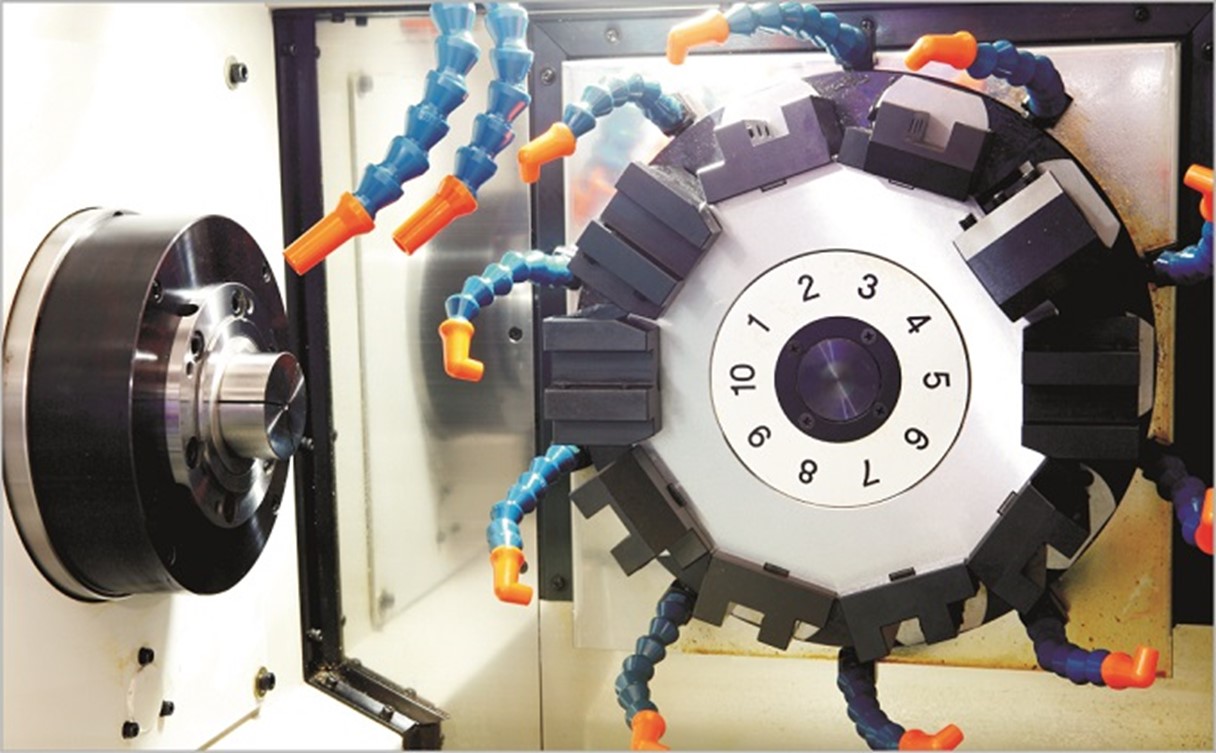

Trục chính có độ chính xác cao
![Trục chính máy tiện CNC]()
Lõi trục: Sử dụng nhiều phương pháp xử lý nhiệt và gia công tinh xảo vật liệu trục chính
Vòng bi: sử dụng vòng bi bi nhập khẩu có độ chính xác cao, cải thiện đáng kể độ cứng của máy.
Chống thấm nước: sử dụng vòng chống thấm nước tiên tiến nhập khẩu.
-
Cấu trúc mâm dao quay
TX75D sử dụng mâm dao quay BMT10 nhập khẩu, truyền động động cơ servo, độ cứng tốt, độ chính xác cao, tiếng ồn thấp, độ ổn định cao và định vị chính xác. Số lượng và vị trí của các dao cụ có thể được lựa chọn tùy ý và có chốt khóa dao điện cứng. Chức năng taro hướng tâm, có thể kết hợp với tiện phay trong trường hợp kẹp một lần. Mâm dao quay có thể mở rộng và lắp đặt bằng giá đỡ lỗ kép.
Sử dụng cấu trúc người vận hành đối diện với đầu cắt, không có sự can thiệp của dao cụ trong quá trình gia công, do vậy có lợi cho việc loại bỏ phoi cắt kịp thời.
-
Hệ điều hành Fanuc
1. Taro cứng tốc độ cao và độ chính xác cao.
2. Chu trình gia công tổng hợp giúp đơn giản hóa lập trình máy tiện.
3. Chức năng nội suy hình trụ, có thể lập trình theo hình nhìn dọc của bề mặt hình trụ.
4. Lập trình kích thước trực tiếp giúp đơn giản hóa lập trình chương trình bộ phận
5. Bù lỗi bước bộ nhớ có thể bù lỗi trong hệ thống cơ khí như lỗi bước răng. Dữ liệu bù được lưu trữ trong bộ nhớ CNC dưới dạng tham số.
6. CNC có chức năng lập trình PMC tích hợp để điều khiển máy và thiết bị bên ngoài.
7. Mô-đun bộ nhớ ngẫu nhiên, có thể trực tiếp thay đổi chương trình PMC và chương trình thực thi macro trên CNC.
-

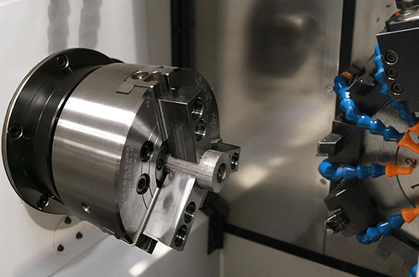

Nhiều lựa chọn thiết bị kẹp và đóng mở kẹp tự động
-

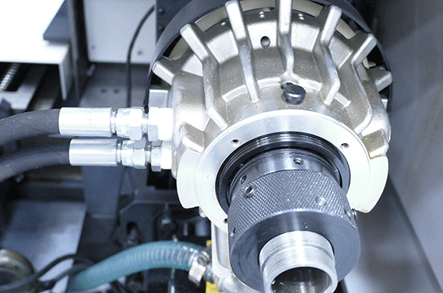

Xi lanh quay khí nén
Xi lanh quay nhập khẩu chính hãng, chất lượng cao và bền. Với khóa thủy lực, có thể ngăn trục chính quay trong quá trình gia công hướng tâm, giúp cải thiện hiệu quả độ chính xác gia công, ổn định, đáng tin cậy và hiệu quả.
-

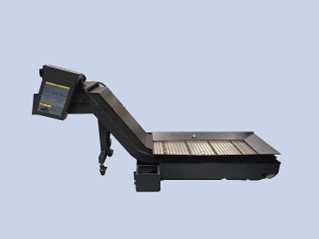

Băng tải phoi
Phế liệu sắt do các bộ phận tạo ra được tự động thải ra khỏi máy, phù hợp cho gia công tự động và phoi lớn.
-

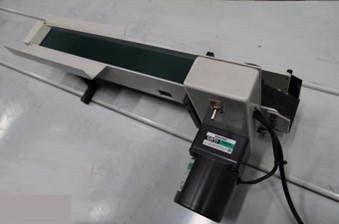

Thiết bị chuyển chi tiết và giao diện cấp phôi
Sau khi các chi tiết được gia công, cửa máy có thể được mở trực tiếp, sau đó đưa vào hộp tiếp nhận bên ngoài máy thông qua thiết bị vận chuyển chi tiết, giúp nâng cao hiệu quả.
-

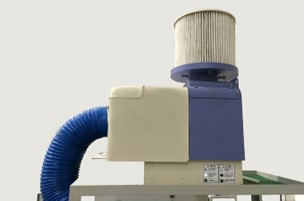

Thiết bị thu sương dầu
Giảm ô nhiễm và cải thiện môi trường làm việc.
-

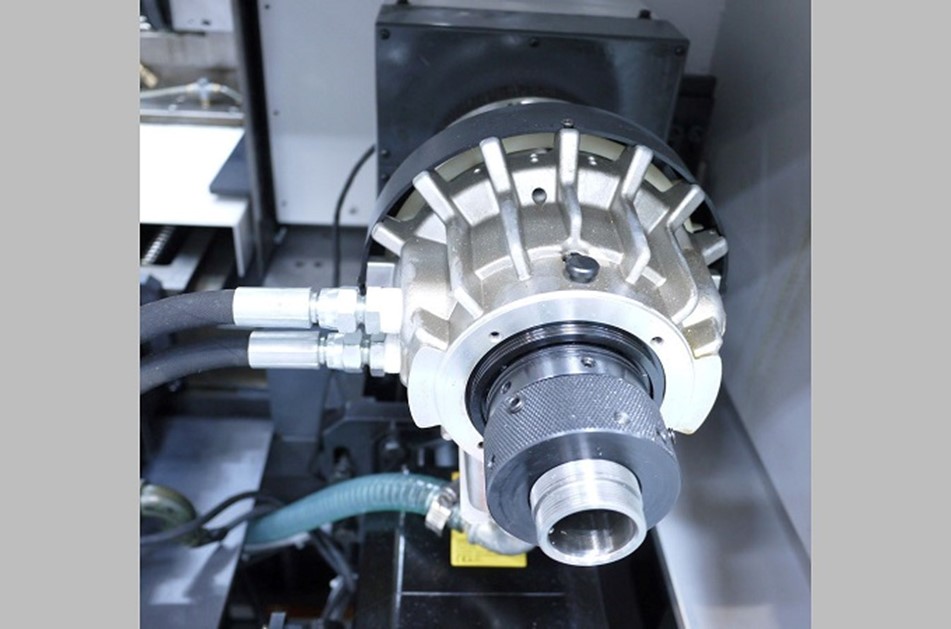

Thiết bị khóa thủy lực trục chính
Chủ yếu trong gia công xuyên tâm, trục chính bị ngăn không quay, ảnh hưởng đến độ chính xác gia công. Ở đây, khóa thủy lực được áp dụng, ổn định và đáng tin cậy.
-

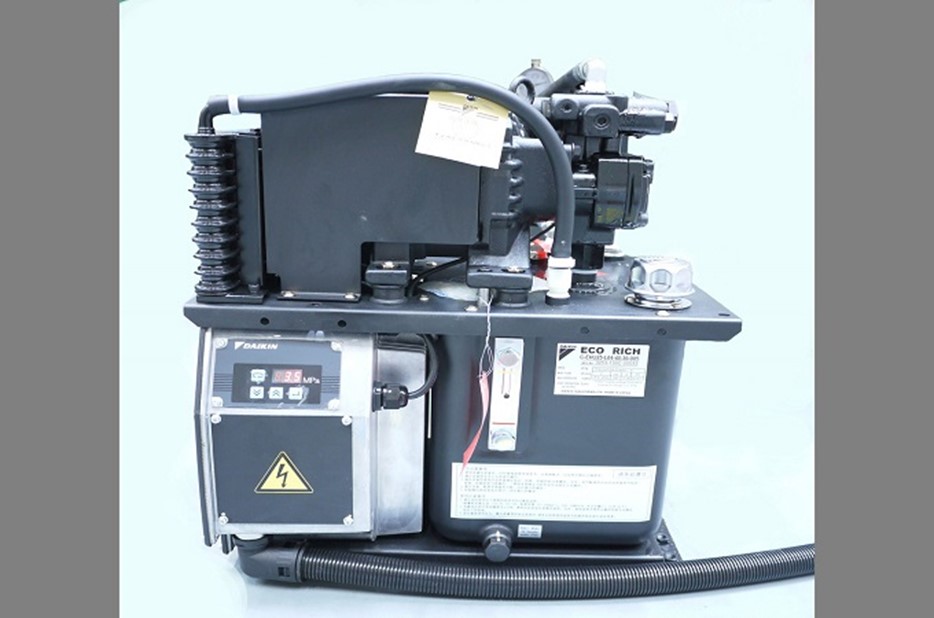

Thiết bị trạm thủy lực
Trạm thủy lực thương hiệu nhập khẩu có khả năng giữ áp suất đáng tin cậy, ứng dụng rộng rãi, hiệu quả cao và cấu trúc đơn giản.
-

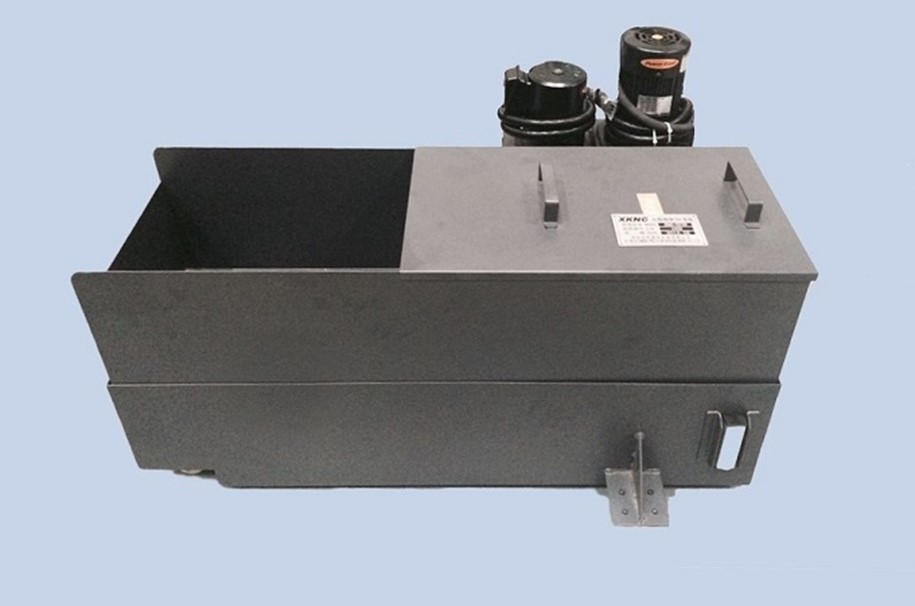

Thiết bị dầu cắt gọt
Thiết bị được sử dụng để lưu trữ chất làm mát và được trang bị một máy bơm làm mát nhằm đạt sự tuần hoàn mạch làm mát.
-

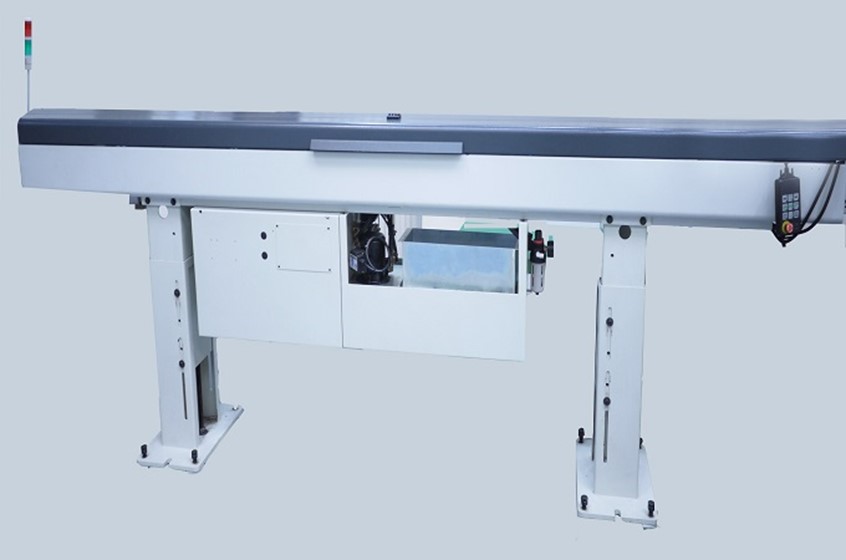

Bộ cấp liệu tự động
Giảm thời gian chết và tăng đáng kể hiệu quả sản xuất, nhưng cần nhiều thanh phôi hơn.
Thông số kỹ thuật của máy tiện CNC chính xác cao kiểu mâm dao quay XKNC - Kitamura dòng TX75
| Thông số kỹ thuật | TX75 | TX75D | TX75DB | |
| Trục chính | Đường kính lỗ xuyên | Ф25 hoặc Ф30mm | Ф25 hoặc Ф30mm | Ф30mm |
| Tốc độ trục chính tối đa | 4500 v/p (kèm mâm cặp)/6000 v/p (kèm collet) | 4500 v/p (kèm mâm cặp)/6000 v/p (kèm collet) | 8000 v/p (kèm collet) | |
| Đường kính gia công tối đa | Ф80mm | Ф80mm | Ф80mm | |
| Chiều dài gia công tối đa | 50mm (kèm mâm cặp)/100mm (kèm collet) | 50mm (kèm mâm cặp)/100mm (kèm collet) | 50mm (kèm mâm cặp) | |
| Công suất trục chính | 3.7/5.5 Kw | 3.7/5.5 Kw | 3.7/5.5 Kw | |
| Trục X | Tốc độ di chuyển nhanh | 16m/p | 16m/p | 16m/p |
| Hành trình | 100mm | 100mm | 95mm | |
| Trục Z | Tốc độ di chuyển nhanh | 20m/p | 20m/p | 20m/p |
| Hành trình | 200mm | 200mm | 210mm | |
| Mâm dao quay | Số lượng vị trí dao | 10 vị trí | 10 vị trí | 10 vị trí |
| Thời gian thay vị trí dao | 0.5 giây | 0.5 giây | 0.5 giây | |
| Thông số kỹ thuật của dao | - | ER16 | ER16 | |
| Tốc độ tối đa của dao cắt | - | 5000v/p | 5000v/p | |
| Công suất động cơ | Động cơ trục X | 0.75KW | 0.75KW | 0.75KW |
| Động cơ trục Z | 1.2KW | 1.2KW | 1.2KW | |
| Động cơ máy cắt điện | - | 0.55/1.1 KW | 0.55/1.1 KW | |
| Điện áp | 10 KVA AC +-10% 50 Hz | 10 KVA AC +-10% 50 Hz | 10 KVA AC +-10% 50 Hz | |
| Thể tích thùng dầu | 100L | 100L | 100L | |
| Kích thước máy DxRxC
| 1850x1387x1630mm | 1850x1387x1630mm | 1850x1387x1630mm | |
| Trọng lượng máy
| khoảng 1000kg | khoảng 1000kg | khoảng 1000kg | |
Thông số kỹ thuật của bộ điều khiển CNC
| Mục | Thông số kỹ thuật | |
| Hệ thống điều khiển | FANUC 0i TF Plus | |
| Số lượng trục | 4 trục đồng thời | |
| Kiểu đầu vào | Nhập liệu bằng bàn phím MDI, mã tuyệt đối/tăng dần | |
| Dung lượng bộ nhớ | 2 Mbyte | |
| Nội suy | Đường thẳng, đường tròn, tọa độ cực | |
| Least detect | 0.0001mm | |
| Lượng tăng đầu vào nhỏ nhất | Trục X | 0.0005mm |
| Trục Z | 0.001mm | |
| Trục Cs | 0.001° | |
| Lượng bù dao cụ | Bù hình dạng | ±9999.9999mm |
| Bù hao mòn | ±9.9999mm | |
| Tốc độ di chuyển tay quay | 0.1/0.01/0.001/0.0001mm | |
| Ghi đè bước tiến dao cắt | 0~150% | |
| Bước tiến dao nhanh | F0, 25, 50, 100% | |
| Dao diện truyền dữ liệu | CF/Ethernet/USB | |
| Bù dao cụ | ±7 chữ số | |
| Số lượng bù dao cụ | 128 | |
| Chức năng phụ trợ | M2, S4, T4 | |
| Giao diện đầu vào đầu ra | RS232C | |
| Ngôn ngữ hiển thị | Tiếng Trung, tiếng Anh, tiếng Nhật | |
| Số lượng chương trình đăng nhập | 400 | |
Phụ kiện tiêu chuẩn
| Phụ kiện tiêu chuẩn | TX75 | TX75D | TX75DB |
| Thiết bị bôi trơn tập trung | 1 bộ | 1 bộ | 1 bộ |
| Thiết bị làm mát cắt | 1 bộ | 1 bộ | 1 bộ |
| Thiết bị kẹp khí nén | 1 bộ | 1 bộ | - |
| Thiết bị tạo thủy lực | - | - | 1 bộ |
| Xi lanh quay thủy lực | - | - | 1 bộ |
| Bộ chuyển đổi collet KL | 1 bộ | 1 bộ | - |
| Collet chưa hoàn thiện KL | 1 bộ | 1 bộ | - |
| Mâm cặp thủy lực 5 inch | - | - | 1 bộ |
| Trục chính Cs | - | 1 bộ | 1 bộ |
| Mâm dao quay | - | 1 bộ | 1 bộ |
| Thiết bị chiếu sáng | 1 bộ | 1 bộ | 1 bộ |
| Chức năng phát hiện cửa làm việc | 1 bộ | 1 bộ | 1 bộ |
| Dụng cụ và hộp dụng cụ | 1 bộ | 1 bộ | 1 bộ |
| Tấm đế | 1 bộ | 1 bộ | 1 bộ |
| Túi nhựa Polyethylene | 1 bộ | 1 bộ | 1 bộ |
| Bảng điều khiển | 1 bộ | 1 bộ | 1 bộ |
| Tài liệu đính kèm | 1 bộ | 1 bộ | 1 bộ |
| Bộ trao đổi nhiệt | 1 bộ | 1 bộ | 1 bộ |
| Phát hiện kẹp trục chính | - | - | 1 bộ |
| Chức năng quản lý tuổi thọ dao cụ | 1 bộ | 1 bộ | 1 bộ |
| Kiểm tra lưu trữ trước khi di chuyển | 1 bộ | 1 bộ | 1 bộ |
| Ngắt chương trình macro của người dùng/Interrupt type user macro program | 1 bộ | 1 bộ | 1 bộ |
| Chức năng taro cứng trục chính | 1 bộ | 1 bộ | 1 bộ |
Phụ kiện lựa chọn
| · Tháp tín hiệu (đỏ, vàng, xanh) | · Bộ đếm bên ngoài |
| · Biến áp cách ly TX75/TX75D:10KVA, TX75DB:15KVA | · Làm mát trục chính/Main spindle inch blowing |
| · Các loại collet | · Bảng điều khiển tiếng Anh |
| · Các loại giá dao | · Thiết bị chất lỏng cắt nhiệt độ không đổi |
| · Đầu ra dầu áp suất cao của trục chính (1,5MPa) | · Băng tải phoi kiểu xích |
| · Chức năng bảo vệ chống rò rỉ | · Hiệu chuẩn dao tự động |
| · Khóa cửa an toàn điện từ | · Giao diện đầu ra RS232+RJ45 |
| · Thiết bị cấp liệu + Băng tải linh kiện | · Phát hiện kẹp trục chính: Tùy chọn: TX75\TX75D, Tiêu chuẩn: TX75DB |
| · Máy cấp liệu tự động |
|

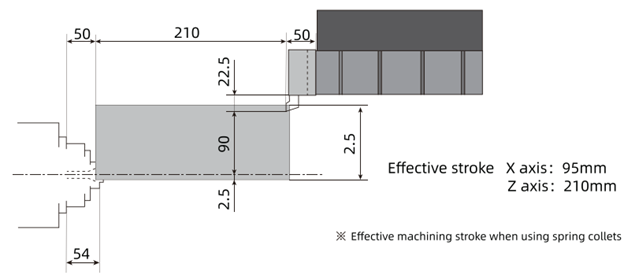

Sơ đồ hành trình của máy tiện CNC chính xác cao kiểu mâm dao quay XKNC - Kitamura dòng TX75

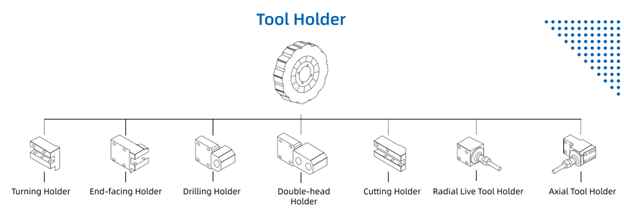

Sơ đồ gá dao của máy tiện CNC chính xác cao kiểu mâm dao quay XKNC - Kitamura dòng TX75

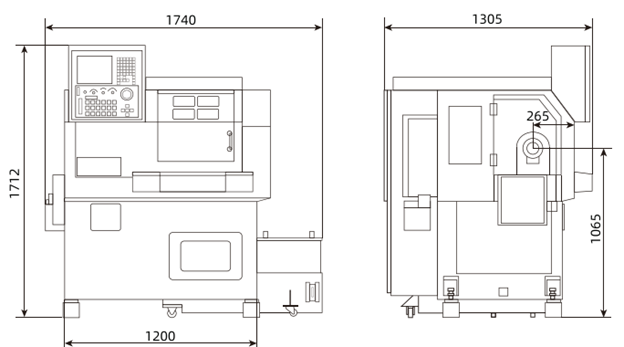

Kích thước của máy tiện CNC chính xác cao kiểu mâm dao quay XKNC - Kitamura dòng TX75
