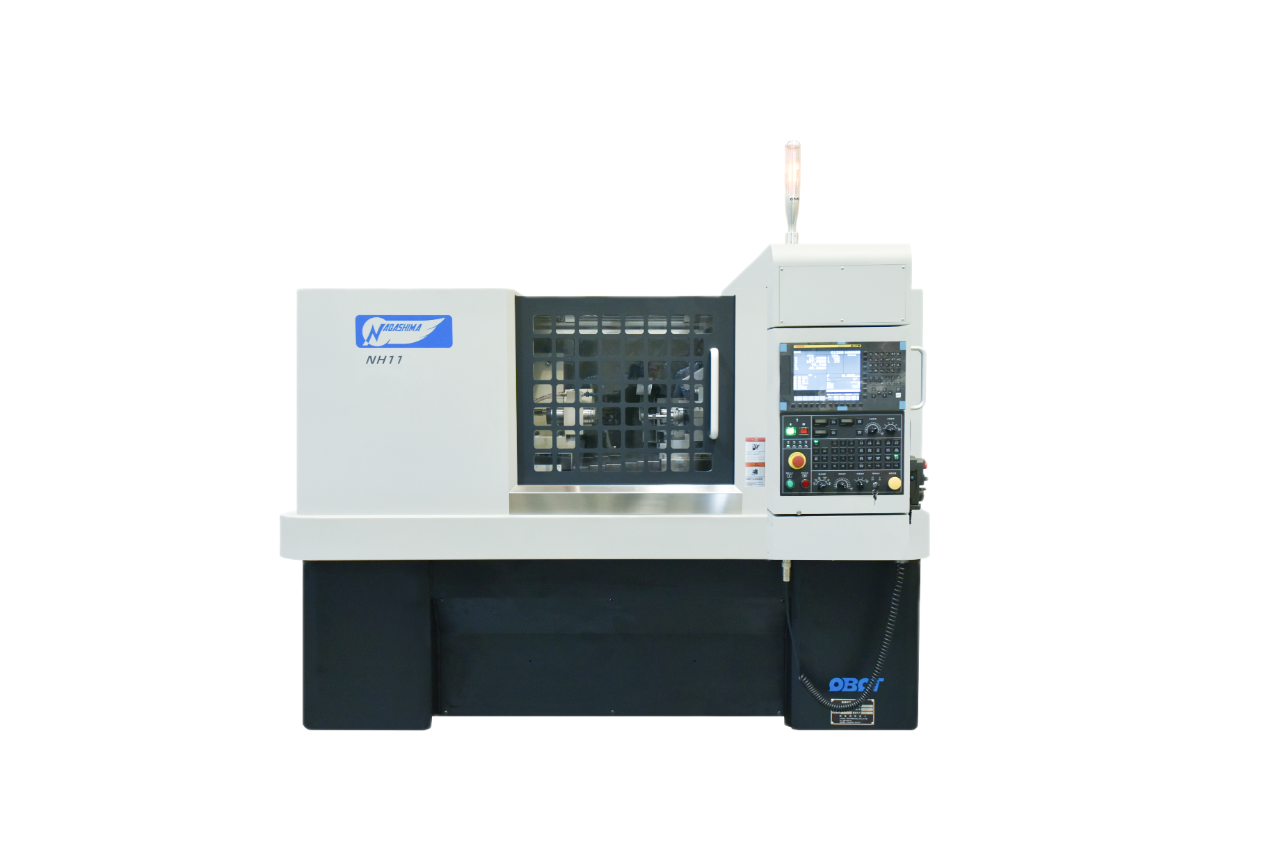

Đặc trưng của máy mài lỗ CNC chính xác cao Nagashima dòng NH11

Name: Máy mài lỗ CNC chính xác cao Nagashima dòng NH11
Brand: OBOT
SKU: NH11
Availability: InStock
Rating: 5 (1 reviews)

Máy sử dụng bộ điều khiển CNC FANUC Oi-F plus để tự động định hình đá mài, tự động mài, bù mài và kiểm tra trực tuyến;

Tất cả các bề mặt dẫn hướng và bề mặt tiếp xúc của máy đều được cạo bằng tay để đảm bảo máy có thể giữ được độ chính xác cao trong thời gian dài;

Bàn làm việc được truyền động bằng động cơ servo và vít me bi;

Máy sử dụng thiết bị bôi trơn hoàn toàn tự động, có chức năng phát hiện tự động và báo động lượng dầu không đủ;

Cả thanh dẫn hướng di chuyển ngang của khung đá mài và thanh dẫn hướng di chuyển dọc của phôi đều được áp dụng cấu trúc dẫn hướng chữ V kép. Cấu trúc này được đặc trưng bởi lực tốt và hiệu suất dẫn hướng tốt. Nhựa bề mặt dẫn hướng có thể làm giảm độ giảm chấn giữa thanh dẫn hướng để cải thiện phản ứng động của các bộ phận chuyển động;

Đầu máy có thể được trang bị các phụ kiện tự động hóa, chẳng hạn như đầu kẹp thủy lực và khí nén;

Máy mài lỗ CNC chính xác cao Nagashima dòng NH11 được thiết kế mới, thuận tiện hơn cho việc vận hành và bảo trì chi tiết.

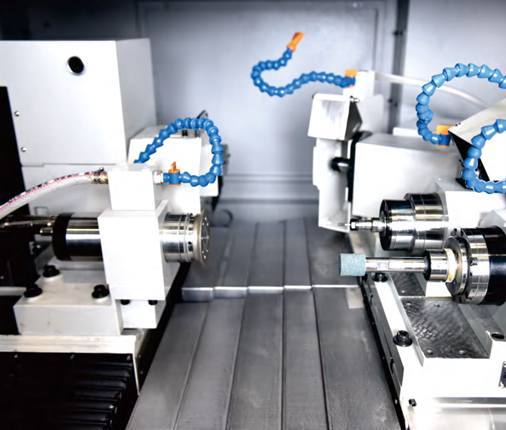

Hình ảnh đầu mài

Hình ảnh đầu mài

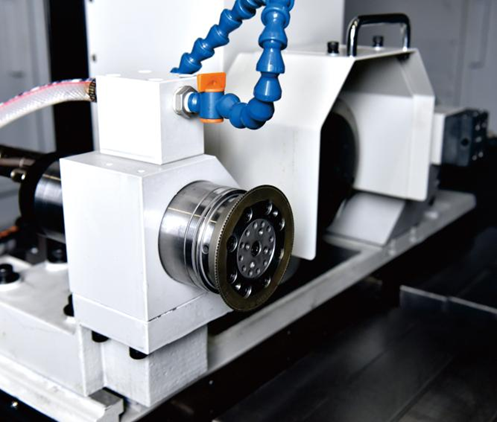

hình ảnh đầu mài

Thông số kỹ thuật của máy mài lỗ CNC chính xác cao Nagashima dòng NH11

Thông số kỹ thuật		Đơn vị	NH11-i	NH11-ie	NH11-2i	NH11-2i II	NH11-2ie	NH11-3i	NH11-4i
Thông số kỹ thuật	Đường kính mài tối đa	mm	Φ 100	Φ100	Φ 80	Φ 100	Φ 80	Φ 80	Φ 80
	Đường kính quay	mm	Φ 200
	Khoảng cách chống tâm	mm	125
	Chiều dài phôi	mm	100
Đá mài ngoài	Kích thước đá mài (đường kính ngoài × rộng nhất × đường kính trong)	mm	N/A	Lớn nhất Φ255x lớn nhất 25xΦ50.8	N/A	N/A	Lớn nhất Φ255x lớn nhất 25xΦ50.8	N/A	N/A
Đá mài ngoài	Tốc độ tuyến tính	m/s	N/A	≤45	N/A	N/A	≤45	N/A	N/A
Đá mài trong	Đường kính tối đa của đá mài	mm	Φ50 (theo lựa chọn trục chính điện)
Trục đá mài/Bàn làm việc trục Z1	Hành trình trục Z1	mm	240
	Tốc độ tối đa trục Z1	m/phút	12
	Đơn vị cài đặt tối thiểu	mm	0.0001
Trục đá mài/Bàn làm việc trục Z2	Hành trình trục Z2	mm	N/A	240	N/A	240	240	240	240
	Tốc độ tối đa trục Z2	m/phút	N/A	12	N/A	12	12	12	12
	Đơn vị cài đặt tối thiểu	mm	N/A	0.0001	N/A	0.0001	0.0001	0.0001	0.0001
Trục ụ trước/ Bàn làm việc trục X	Hành trình trục X	mm	560
	Tốc độ tối đa trục X	m/p	12
	Đơn vị cài đặt tối thiểu	mm	0.0001
Ụ trước	Mâm cặp 3 chấu	/	thủ công 5"
	Góc quay ngang	độ	-5~15
	Tốc độ quay	v/p	1000
Trục đá mài trong	Số lượng trục	cái	1	1	2	2	2	3	4
	Đường kính ngoài của trục bên trong	mm	Φ 100
	Tiêu chuẩn	v/p kiểu giao diện	20000HSK40C	20000HSK40C	20000/HSK40C 60000/D14_23	20000/HSK40C 20000/HSK40C	20000/HSK40C 60000/D14_23	20000/HSK40C 20000/HSK40C 60000/D14_23	20000/HSK40C 20000/HSK40C 60000/D14_23 60000/D14_23
	Lựa chọn	v/p kiểu giao diện	40000/HSK40C 60000/D14_23 105000/D09_16	40000/HSK40C 60000/D14_23 105000/D09_16	40000/HSK40C 105000/D09_16	40000/HSK40C 60000/D14_23 105000/D09_16	40000/HSK40C 105000/D09_16	40000/HSK40C 105000/D09_16	40000/HSK40C 105000/D09_16
Công suất động cơ	Động cơ trục Z1	kW	1.2
	Động cơ trục Z2	kW	/	1.2	/	1.2	1.2	1.2	1.2
	Động cơ trụcX	kW	1.2
	Động cơ trục chính hình trụ	kW	/	1.5	/	/	1.5	/	/
	Động cơ trục bên trong (lựa chọn)	kW	6(7/6.4/2)	6(7/6.4/2)	6/6.4(7/2)	6/6(7/6.4/2)	6/6.4(7/2)	6/6/6.4(7/2)	6/6/6.4/6.4 (7/2)
	Động cơ trục ụ trước	kW	0.75
Phương pháp bôi trơn			Bôi trơn tự động (tự động phát hiện thiếu dầu)
Dung tích bình làm mát		L	150
Chiều cao từ tâm mặt đất		mm	1200
Kích thước máy (dài × rộng × cao)		mm	1920×2240×2070
