Thước quang là một thiết bị đo lường chính xác, được sử dụng phổ biến trong ngành gia công công nghiệp và sản xuất. Để đảm bảo hiệu quả sử dụng và tuổi thọ lâu dài, việc lắp đặt và bảo dưỡng thước quang đúng cách là vô cùng quan trọng. Dưới đây là những hướng dẫn chi tiết giúp bạn có thể lắp đặt và bảo dưỡng thước quang đúng chuẩn.

1. Các bước chi tiết lăp đặt thước quang đúng cách

Lắp đặt thước quang đúng cách là yếu tố then chốt quyết định đến độ chính xác của thước trong quá trình đo lường. Lắp đặt thước quang Jenix không khó khăn nhưng cần chú ý cẩn thận, tỉ mỉ một chút trong quá tình căn chỉnh và rà gá thước là có thể hoàn thành lắp đặt một cách dễ dàng.

Với nhiều năm kinh nghiệm trong việc cung cấp và lắp đặt thước quang, công ty cổ phần thương mại và công nghệ Á Châu - đại diện thương mại của hãng thước quang Jenix- Hàn Quốc tại thị trường Việt Nam, chúng tôi luôn có đội ngũ kỹ sư, kỹ thuật viên được đào tạo bài bản với tay nghề cao, sẵn sàng đáp ứng tất cả các yêu cầu lắp đặt, sữa chưa lỗi khi khách hàng yêu cầu.

Dưới đây là những hướng dẫn chi tiết lắp đặt thước quang, cơ bản bao gồm 5 bước sau:

Bước 1: Khảo sát máy, chuẩn bị thước và màn hình

Đầu tiên cần khảo sát để kiểm tra chính xác thông số hành trình các trục của máy cần lắp thước quang. Cần phải kiểm tra hành trình bằng cách xem thông số kỹ thuật máy thông qua model máy, hoặc phải đo chính xác hành trình các trục của máy cần lắp thước quang, nên tính dư 1 chút để đảm bảo an toàn khi sử dụng và tuổi thọ của thước.

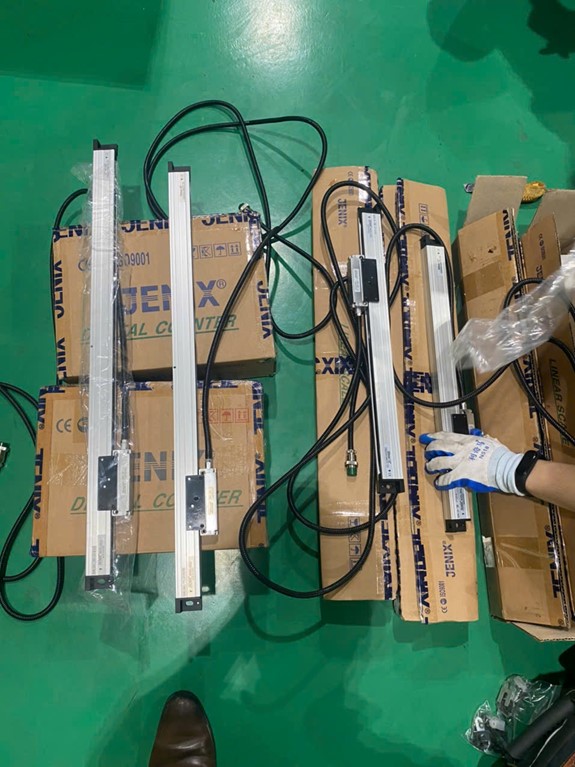

Chuẩn bị thước quang phù hợp với hành trình các trục của máy, để đảm bảo sao cho khi di chuyển hết hành trình của máy thì thước vẫn còn dư 1 khoảng.

Ví dụ nếu hành trình trục X của máy là 850mm => chọn hành trình thước quang 900mm là phù hợp.

Sau đó cần kiểm tra thước quang và màn hình xem có hoạt động tốt không: cắm thước vào màn hình và di chuyển mặt đọc về đầu thân thước, set về 0 các trục, di chuyển thước tịnh tiến dần tới cuối than thước, kiểm tra khả năng hiển thị của màn hình và hành trình của thân thước. Trong trường hợp thước hiển thị không đủ hành trình, màn hình nhấp nháy thì kiểm tra lại, còn nếu đạt chuyển qua bước thứ 2.

Bước 2: Chuẩn bị dụng cụ lắp đặt thước: máy khoan, taro, mũi khoan, bulong, ốc, đồng hồ so

Cần tiến hành thiết kế và gia công đồ gá phù hợp sau khi đã hoàn thành khảo sát ở bước 1.

-         Tiến hành chuẩn bị đồ gá, bu lông và ốc vít

-         Máy khoan, taro, mũi khoan

-         Đồng hồ so…

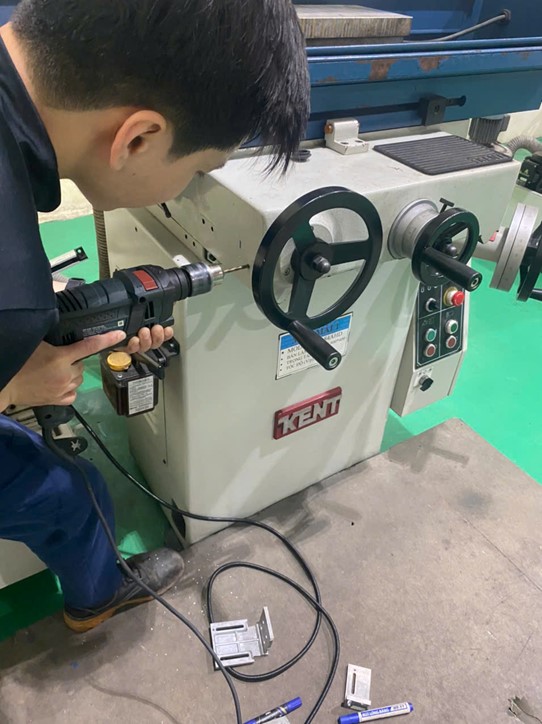

Bước 3: Đặt thước vào vị trí dự kiến lắp, lấy dấu khoan và taro

Đặt thước và căn chỉnh hành trình máy sao cho dịch chuyển hết hành trình đảm bảo đầu đọc và thước còn khoảng dư đều nhau ở hai đầu, việc này cực kỳ quan trọng vì liên quan đến tuổi thọ và độ bền của thước. Sau đó lấy dấu khoan và taro, việc khoan lỗ đúng tâm và chính xác giúp việc rà thước cũng như căn chỉnh ở bước sau dễ dàng hơn.

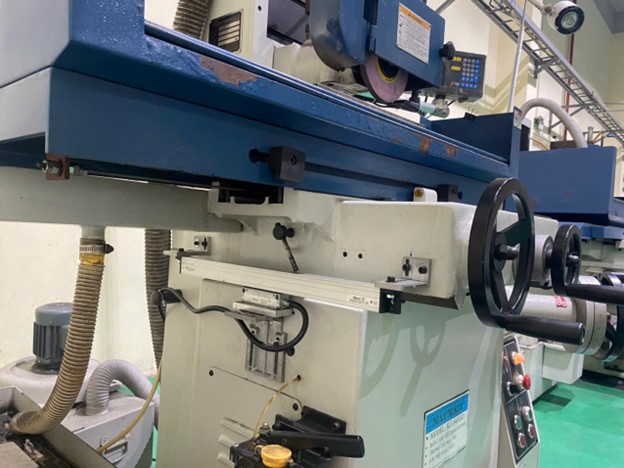

Bước 4: Lắp đặt thước và đầu đọc, căn chỉnh thước bằng đồng hồ so

Cần đặt thước và đầu đọc, căn chỉnh thước bằng đồng hồ so đảm bảo độ song song trên toàn hành trình

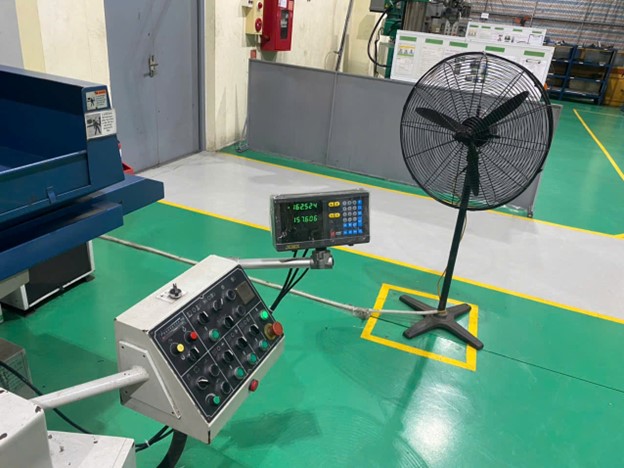

Căn chỉnh khoảng cách giữa đầu đọc và thước trong phạm vi cho phép của nhà sản xuất (khoảng cách thường từ 1mm-1.5mm), lắp màn hình và kết nối cáp. Màn hình được gắn ở vị trí phù hợp để người vận hành có thể thao tác trên màn hình một cách dễ dàng.

Bước 5: Đấu điện và dịch chuyển bàn máy để kiểm tra độ chính xác của thước

Tiến hành đấu điện, và dịch chuyển bàn máy để kiểm tra độ chính xác của thước, kiểm tra dây tín hiệu của thước vào màn hình, đấu nối giắc cắm và thu gọn bằng dây rút.

2. Bảo dưỡng thước quang đúng cách

Bảo dưỡng thước quang thường xuyên giúp kéo dài tuổi thọ của thiết bị và duy trì độ chính xác của các phép đo. Các bước bảo dưỡng thước quang cơ bản mà bạn cần thực hiện:

Vệ sinh thước quang

Sau khi sử dụng vệ sinh thước quang bằng cách lau sạch bụi bẩn và bảo quản ở môi trường khô ráo. Sử dụng khăn mềm và dung dịch vệ sinh chuyên dụng để lau sạch màn hình đo và các bộ phận quang học. Tránh sử dụng các chất tẩy rửa mạnh có thể làm hỏng bề mặt màn hình

Kiểm tra thường xuyên và hiệu chuẩn định kỳ

Định kỳ kiểm tra các kết nối cáp tín hiệu và nguồn điện để đảm bảo không có hiện tượng rỉ sét hay lỏng lẻo. Thường xuyên kiểm tra và hiệu chuẩn lại thước quang để đảm bảo tính chính xác của kết quả đo.

Lưu ý khi sử dụng

Để thước quang luôn hoạt động tốt và bền bỉ, cần bảo quản trong môi trường thích hợp và không tiếp xúc với điều kiện môi trường quá nóng, quá lạnh hoặc có độ ẩm cao có thể gây hại, và giảm hiệu suất của thiết bị.

3. Những lưu ý quan trọng khi sử dụng thước quang

Người sử dụng cần tránh va chạm mạnh vào thước và đồ gá, việc va chạm có thể dẫn tới hư hỏng, sai lệch độ chính xác của thước quang

Không được tự ý tháo thước và đồ gá

Thước quang cần thiết phải có nắp che để tránh bụi bẩn và nước làm ảnh hưửng đến độ chính xác của thước.

Việc bảo dưỡng và kiểm tra định kỳ sẽ giúp phát hiện sớm các vấn đề và kịp thời xử lý trước khi chúng gây ảnh hưởng đến độ chính xác và tuổi thọ của thiệt bị.
