Máy tiện cụt Trung Quốc Shengxin CW1600 là dòng máy tiện cỡ lớn của Shengxin, được thiết kế cho gia công các chi tiết có đường kính lớn như khuôn lốp, chi tiết dạng đĩa, dạng vòng và các bề mặt phẳng lớn. Máy có kết cấu chắc chắn, khả năng chịu tải cao, mô-men xoắn lớn và phù hợp với các nguyên công cắt gọt ở tốc độ thấp, tải trọng lớn.

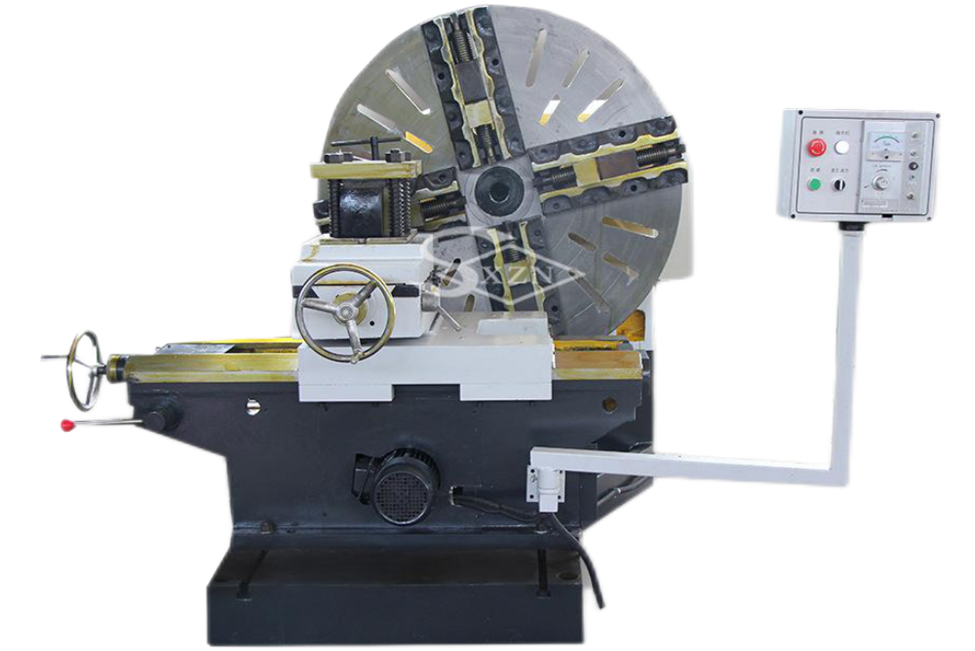

Máy tiện cụt Trung Quốc Shengxin CW1600
CW1600 có thể thực hiện tiện mặt trụ trong, mặt trụ ngoài, mặt đầu, cung tròn và các bề mặt định hình khác. Máy phù hợp cho các ứng dụng cơ khí nặng, đặc biệt là gia công khuôn lốp và các chi tiết dạng đĩa, dạng vòng kích thước lớn.
Đặc điểm nổi bật của máy tiện cụt Shengxin CW1600
- Kết cấu ray dẫn hướng dạng chữ nhật: Đế máy sử dụng ray dẫn hướng dạng chữ nhật, khoảng cách ray lớn và độ cứng cao, phù hợp cho gia công cắt gọt tốc độ thấp với tải trọng lớn.
- Vận hành thuận tiện: Trạm điều khiển được bố trí ở vị trí chân máy phía trước, thuận tiện cho thao tác.
- Kết cấu máy chắc chắn: Trục chính của ụ đầu vuông góc với hướng chuyển động của bàn trượt; ụ đầu và thân máy ngang được lắp trên cùng một đế.
- Có thể điều chỉnh bàn trượt theo phương ngang: Phần đế sử dụng kết cấu ray dạng hình núi, cho phép điều chỉnh thủ công chuyển động ngang của bàn trượt.
- Tăng độ ổn định của vật đúc: Các chi tiết đúc được xử lý bằng phương pháp hóa già rung để loại bỏ ứng suất bên trong. Thân máy được tôi siêu âm tần và ray dẫn hướng được gia công mài.
- Khả năng gia công đa dạng: Có thể tiện mặt trụ trong, mặt trụ ngoài, mặt đầu, cung tròn và các bề mặt định hình.
- Máy có khả năng chịu tải lớn, độ cứng cao, phạm vi gia công rộng, mô-men xoắn lớn và hỗ trợ tiến dao theo cả phương dọc và phương ngang.
Ứng dụng máy tiện cụt Shengxin CW1600
CW1600 phù hợp gia công các loại khuôn lốp, chi tiết dạng đĩa lớn, chi tiết dạng vòng, mặt đầu lớn và các chi tiết cơ khí có đường kính lớn. Trang hãng cũng xếp nhóm máy tiện cụt/máy tiện mặt đầu vào các ứng dụng cơ khí nặng, hóa dầu, sản xuất ô tô, thiết bị khai khoáng – đường sắt và chế tạo các bộ phận công nghiệp lớn.
Thông số kỹ thuật máy tiện cụt Shengxin CW1600
| Thông số kỹ thuật | CW1600 |
| Thương hiệu | Shengxin |
| Kiểu máy | Máy tiện cỡ lớn CW1600 |
| Cụm hộp trục chính | 2 cấp, vô cấp |
| Đường kính phôi lớn nhất | 1.600 mm |
| Số cấp lượng chạy dao | Vô cấp |
| Tải trọng phôi | 1 tấn |
| Đường kính quay của phôi | 1.600 mm |
| Công suất động cơ trục chính | 13 kW |
| Kích thước thân máy (Dài × Rộng) | 1.600 × 505 mm |
| Hành trình ngang của bàn trượt lớn | 850 mm |
| Trọng lượng máy | 5.800 kg |
| Công suất động cơ điều chỉnh tiến dao nhanh/chậm | 1,1 kW |
| Hành trình dọc của bàn trượt nhỏ | 495 mm |
| Tốc độ trục chính | 9 / 15 / 22 / 35 / 47 / 75 vòng/phút |
