Đặc điểm của máy chấn tôn thủy lực Ermaksan dòng PB PRO series
Sự kết hợp hoàn hảo giữa tốc độ và sức mạnh…
Dòng máy Power-Bend Pro đã được thiết kế lại theo nhu cầu hiện tại của người dùng và đã đạt đến một cấu trúc độc đáo với thiết bị điện tử và cơ khí mang lại kết quả tuyệt vời trong các tấm kim loại thông thường, không gỉ, mỏng và dày. Máy chấn tôn thủy lực Power-Bend Pro Series là một trong những mẫu máy được ưa chuộng nhất với bảng điều khiển CNC thân thiện với người dùng và hệ thống thủy lực yêu cầu bảo trì thấp, giúp giữ chi phí sản xuất ở mức tối thiểu và đạt tốc độ sản xuất cao. Power-Bend Pro kết hợp thiết kế và công nghệ sẽ là giải pháp kinh tế và lâu dài cho doanh nghiệp, trong việc chấn hẹp, rộng, phức tạp và chính xác, trong sản xuất hàng loạt yêu cầu tốc độ đơn hoặc cao.
DỄ DÀNG TRUY CẬP TỪ XA
Để giải quyết các lỗi có thể xảy ra trong máy, thời gian xử lý được giảm thiểu bằng cách can thiệp truy cập từ xa qua internet (ERTOUCH).
MÀN HÌNH CẢM ỨNG THÂN THIỆN VỚI NGƯỜI DÙNG
Các model có thể được nhìn thấy trên màn hình với tính năng 3D của bộ điều khiển, giúp cho người vận hành sự dễ dàng phân biệt các đối tượng với nhau và dễ dàng thực hiện (ERTOUCH).
THAY THẾ DAO CỤ NHANH CHÓNG VÀ DỄ DÀNG
Có thể thay thế dao cụ mà không cần chìa khóa bổ sung cho các promecam tiêu chuẩn đã qua sử dụng trên máy.
TAY ĐỠ TRƯỚC
Tay đỡ trước trượt có chốt chặn di chuyển với sự trợ giúp của thanh ray tuyến tính và ổ trục.
DẦM TRÊN CỨNG CÓ VỊ TRÍ CHÍNH XÁC
Nhờ dầm trên cứng hoạt động trên ổ trục tại 12 điểm, với độ chính xác chấn là 0,01 mm, có thể uốn chính xác.
BẢO TRÌ DỄ DÀNG NHỜ THIẾT KẾ CÔNG NGHIỆP VÀ CẤU TRÚC LINH HOẠT
Thời gian can thiệp bảo trì và hỏng hóc được giảm thiểu nhờ việc dễ dàng tiếp cận các phụ kiện và hệ thống thủy lực yêu cầu bảo trì thấp.
Thông số kỹ thuật của máy chấn tôn thủy lực Ermaksan dòng PB PRO series
| Loại | Chiều dài chấn | Công suất tối đa | Khoảng cách giữa các trụ | Tốc độ nhanh trục Y | Tốc độ làm việc trục Y | Tốc độ trở về trục Y | Bù trừ lực | Hành trình trục X | Tốc độ trục X |
| A | B |
|
|
|
|
|
|
| |
| mm (feet) | Tấn (Us Tons) | mm (inc) | mm/giây (inc/s) | mm/giây (inc/s) | mm/giây (inc/s) |
| mm (inc) | mm/giây (inc/s) | |
| Power Bend 1270 - 40 (4,17’ - 44) | 1270 (4,17) | 40 (44) | 1050 (41,3) | 140 (5,51) | 10 (0,39) | 170 (6,69) | - | 800 (31,5) | 230 (9,1) |
| Power Bend 1270 - 60 (4,17’ - 66) | 1270 (4,17) | 60 (66) | 1000 (39,4) | 200 (6,30) | 10 (0,39) | 165 (6,50) | - | 800 (31,5) | 230 (9,1) |
| Power Bend 2100 - 40 (6,89’ - 44) | 2100 (6,89) | 40 (44) | 1700 (66,9) | 140 (5,51) | 10 (0,39) | 170 (6,69) | - | 800 (31,5) | 230 (9,1) |
| Power Bend 2100 - 60 (6,89’ - 66) | 2100 (6,89) | 60 (66) | 1700 (66,9) | 200 (6,30) | 10 (0,39) | 165 (6,50) | - | 800 (31,5) | 230 (9,1) |
| Power Bend 2600 - 60 (8,53’ - 66) | 2600 (8,53) | 60 (66) | 2200 (86,6) | 200 (7,87) | 10 (0,39) | 165 (6,50) | - | 800 (31,5) | 230 (9,1) |
| Power Bend 2600 - 100 (8,53’ - 110) | 2600 (8,53) | 100 (110) | 2200 (86,6) | 200 (7,87) | 9,5 (0,37) | 155 (6,10) | - | 800 (31,5) | 230 (9,1) |
| Power Bend 2600 - 135 (8,53’ - 149) | 2600 (8,53) | 135 (149) | 2200 (86,6) | 160 (6,30) | 10 (0,39) | 120 (4,72) | - | 800 (31,5) | 230 (9,1) |
| Power Bend 3100 - 100 (10,17’ - 110) | 3100 (10,17) | 100 (110) | 2600 (102,4) | 200 (7,87) | 9,5 (0,37) | 155 (6,10) | - | 800 (31,5) | 230 (9,1) |
| Power Bend 3100 - 135 (10,17’ - 149) | 3100 (10,17) | 135 (149) | 2600 (102,4) | 200 (7,87) | 10 (0,39) | 120 (4,72) | - | 800 (31,5) | 230 (9,1) |
| Power Bend 3100 - 175 (10,17’ - 193) | 3100 (10,17) | 175 (193) | 2600 (102,4) | 180 (7,09) | 10 (0,39) | 135 (5,31) | - | 800 (31,5) | 230 (9,1) |
| Power Bend 3100 - 220 (10,17’ - 242) | 3100 (10,17) | 220 (242) | 2600 (102,4) | 180 (7,09) | 10 (0,39) | 160 (6,30) | - | 800 (31,5) | 230 (9,1) |
| Power Bend 3100 - 260 (10,17’ - 286) | 3100 (10,17) | 260 (286) | 2600 (102,4) | 140 (5,51) | 10 (0,39) | 135 (5,31) | Thủ công | 800 (31,5) | 230 (9,1) |
| Power Bend 3100 - 320 (10,17’ - 352) | 3100 (10,17) | 320 (352) | 2600 (102,4) | 140 (5,51) | 10,0 (0,39) | 150 (5,91) | Thủ công | 800 (31,5) | 230 (9,1) |
| Power Bend 3100 - 400 (10,17’ - 440) | 3100 (10,17) | 400 (440) | 2550 (100,4) | 110 (4,33) | 8,4 (0,33) | 130 (5,12) | Có động cơ | 1000 (39,4) | 230 (9,1) |
| Power Bend 3760 - 175 (12,34’ - 193) | 3760 (12,34) | 175 (193) | 3250 (128,0) | 180 (7,09) | 10 (0,39) | 135 (5,31) | - | 800 (31,5) | 230 (9,1) |
| Power Bend 3760 - 220 (12,34’ - 242) | 3760 (12,34) | 220 (242) | 3250 (128,0) | 180 (7,09) | 10 (0,39) | 160 (6,30) | - | 800 (31,5) | 230 (9,1) |
| Power Bend 3760 - 320 (12,34’ - 352) | 3760 (12,34) | 320 (352) | 3250 (128,0) | 140 (5,51) | 10 (0,39) | 150 (5,91) | Thủ công | 800 (31,5) | 230 (9,1) |
| Power Bend 4100 - 135 (13,45’ - 149) | 4100 (13,45) | 135 (149) | 3600 (141,7) | 200 (7,87) | 10 (0,39) | 120 (4,72) | - | 800 (31,5) | 230 (9,1) |
| Power Bend 4100 - 175 (13,45’ - 193) | 4100 (13,45) | 175 (193) | 3600 (141,7) | 180 (7,09) | 10 (0,39) | 135 (5,31) | - | 800 (31,5) | 230 (9,1) |
| Power Bend 4100 - 220 (13,45’ - 242) | 4100 (13,45) | 220 (242) | 3600 (141,7) | 180 (7,09) | 10 (0,39) | 160 (6,30) | - | 800 (31,5) | 230 (9,1) |
| Power Bend 4100 - 260 (13,45’ - 286) | 4100 (13,45) | 260 (286) | 3600 (141,7) | 140 (5,51) | 10 (0,39) | 135 (5,31) | Thủ công | 800 (31,5) | 230 (9,1) |
| Power Bend 4100 - 320 (13,45’ - 352) | 4100 (13,45) | 320 (352) | 3600 (141,7) | 140 (5,51) | 10,0 (0,39) | 150 (5,91) | Thủ công | 800 (31,5) | 230 (9,1) |
| Power Bend 4100 - 400 (13,45’ - 440) | 4100 (13,45) | 400 (440) | 3550 (139,8) | 110 (4,33) | 8,4 (0,33) | 130 (5,12) | Có động cơ | 1000 (39,4) | 230 (9,1) |
| Power Bend 4270 - 135 (14,01’ - 149) | 4270 (14,01) | 135 (149) | 3780 (148,8) | 200 (7,87) | 10 (0,39) | 120 (4,72) | - | 800 (31,5) | 230 (9,1) |
| Power Bend 4270 - 175 (14,01’ - 193) | 4270 (14,01) | 175 (193) | 3780 (148,8) | 180 (7,09) | 10 (0,39) | 135 (5,31) | - | 800 (31,5) | 230 (9,1) |
| Power Bend 4270 - 220 (14,01’ - 242) | 4270 (14,01) | 220 (242) | 3780 (148,8) | 180 (7,09) | 10 (0,39) | 160 (6,30) | - | 800 (31,5) | 230 (9,1) |
| Power Bend 4270 - 400 (14,01’ - 440) | 4270 (14,01) | 400 (440) | 3780 (148,8) | 110 (4,33) | 8,4 (0,33) | 130 (5,12) | Có động cơ | 1000 (39,4) | 230 (9,1) |
| Power Bend 6100 - 220 (20,01’ - 242) | 6100 (20,01) | 220 (242) | 5100 (200,8) | 130 (5,12) | 10 (0,39) | 125 (4,92) | - | 800 (31,5) | 230 (9,1) |
| Power Bend 6100 - 320 (20,01’ - 352) | 6100 (20,01) | 320 (352) | 5100 (200,8) | 80 (3,15) | 10,0 (0,39) | 75 (2,95) | Có động cơ | 800 (31,5) | 230 (9,1) |
| Power Bend 6100 - 400 (20,01’ - 440) | 6100 (20,01) | 400 (440) | 5100 (200,8) | 80 (3,15) | 8,4 (0,33) | 65 (2,56) | Có động cơ | 1000 (39,4) | 230 (9,1) |
| Power Bend 6100 - 500 (20,01’ - 550) | 6100 (20,01) | 500 (550) | 5100 (200,8) | 80 (3,15) | 7,4 (0,29) | 65 (2,56) | Có động cơ | 1000 (39,4) | 230 (9,1) |
| Power Bend 6100 - 600 (20,01’ - 660) | 6100 (20,01) | 600 (660) | 5100 (200,8) | 80 (3,15) | 8,3 (0,33) | 75 (2,95) | Có động cơ | 1000 (39,4) | 230 (9,1) |
| Cữ chặn sau | Số lượng hỗ trợ tấm | Dung tích dầu | Công suất động cơ | Hành trình | Khe hở | Độ sâu họng | Chiều cao bàn | Chiều rộng bàn | Chiều dài | Chiều cao | Chiều rộng | Khối lượng |
|
|
|
|
| C | D | E | F | G | L | H | W |
|
| Số lượng | Số lượng | L (Us Gallons) | kW (Hp) | mm (inc) | mm (inc) | mm (inc) | mm (inc) | mm (inc) | mm (inc) | mm (inc) | mm (inc) | kg. (lbr.) |
| 2 | 2 | 80 (21,1) | 5,5 (7,4) | 170 (6,7) | 387 (15,2) | 350 (13,8) | 850 (33,5) | 90 (3,54) | 2150 (84,6) | 2300 (90,6) | 1650 (65,0) | 3050 (6725) |
| 2 | 2 | 150 (39,6) | 7,5 (10,1) | 275 (10,8) | 530 (20,9) | 410 (16,1) | 900 (35,4) | 90 (3,54) | 2250 (88,6) | 2750 (108,3) | 1960 (77,2) | 4150 |
| 2 | 2 | 80 (21,1) | 5,5 (7,4) | 170 (6,7) | 387 (15,2) | 350 (13,8) | 850 (33,5) | 90 (3,54) | 2900 (114,2) | 2300 (90,6) | 1650 (65,0) | 3950 (8159) |
| 2 | 2 | 150 (39,6) | 7,5 (10,1) | 275 (10,8) | 530 (20,9) | 410 (16,1) | 900 (35,4) | 90 (3,54) | 3250 (128,0) | 2750 (108,3) | 1960 (77,2) | 5650 (10805) |
| 2 | 2 | 150 (39,6) | 7,5 (10,1) | 275 (10,8) | 530 (20,9) | 410 (16,1) | 900 (35,4) | 90 (3,54) | 3750 (147,6) | 2750 (108,3) | 1960 (77,2) | 6050 (12128) |
| 2 | 2 | 150 (39,6) | 7,5 (10,1) | 275 (10,8) | 530 (20,9) | 410 (16,1) | 900 (35,4) | 90 (3,54) | 3750 (147,6) | 2800 (110,2) | 1950 (76,8) | 6850 (13230) |
| 2 | 2 | 200 (52,8) | 11 (14,8) | 275 (10,8) | 550 (21,7) | 410 (16,1) | 900 (35,4) | 90 (3,54) | 3750 (147,6) | 2800 (110,2) | 2050 (80,7) | 8250 (16317) |
| 2 | 2 | 150 (39,6) | 7,5 (10,1) | 275 (10,8) | 530 (20,9) | 410 (16,1) | 900 (35,4) | 90 (3,54) | 4250 (167,3) | 2800 (110,2) | 1950 (76,8) | 7450 (14333) |
| 2 | 2 | 200 (52,8) | 11 (14,8) | 275 (10,8) | 550 (21,7) | 410 (163,1) | 900 (35,4) | 90 (3,54) | 4250 (167,3) | 2800 (110,2) | 2050 (80,7) | 8650 (17420) |
| 2 | 2 | 200 (52,8) | 15 (20,1) | 275 (10,8) | 550 (21,7) | 410 (16,1) | 900 (35,4) | 90 (3,54) | 4250 (167,3) | 2800 (110,2) | 2150 (84,6) | 9450 (19404) |
| 2 | 2 | 300 (79,3) | 18,5 (24,8) | 275 (10,8) | 550 (21,7) | 410 (16,1) | 900 (35,4) | 200 (7,87) | 4550 (179,1) | 2850 (112,2) | 2250 (88,6) | 11500 (24255) |
| 2 | 2 | 300 (79,3) | 22 (29,5) | 275 (10,8) | 550 (21,7) | 410 (16,1) | 900 (35,4) | 220 (8,66) | 4550 (179,1) | 2900 (114,2) | 2350 (92,5) | 15000 (29988) |
| 2 | 2 | 400 (105,7) | 30 (40,2) | 375 (14,8) | 650 (25,6) | 410 (16,1) | 900 (35,4) | 240 (9,45) | 4550 (179,1) | 3200 (126,0) | 2450 (96,5) | 16800 (37044) |
| 2 | 2 | 400 (105,7) | 30 (40,2) | 375 (14,8) | 650 (25,6) | 510 (20,1) | 1000 (39,4) | 240 (9,45) | 4550 (179,1) | 3470 (136,6) | 2650 (104,3) | 20840 (45952) |
| 2 | 2 | 200 (52,8) | 15 (20,1) | 275 (10,8) | 550 (21,7) | 410 (16,1) | 900 (35,4) | 90 (3,54) | 4900 (192,9) | 2800 (110,2) | 2150 (84,6) | 10950 (21609) |
| 2 | 2 | 300 (79,3) | 18,5 (24,8) | 275 (10,8) | 550 (21,7) | 410 (16,1) | 900 (35,4) | 160 (6,30) | 5100 (200,8) | 2900 (114,2) | 2250 (88,6) | 12600 (27783) |
| 2 | 2 | 400 (105,7) | 30 (40,2) | 375 (14,8) | 650 (25,6) | 410 (16,1) | 900 (35,4) | 220 (8,66) | 5100 (200,8) | 3150 (124,0) | 2450 (96,5) | 20000 (44100) |
| 2 | 2 | 200 (52,8) | 11 (14,8) | 275 (10,8) | 550 (21,7) | 410 (16,1) | 900 (35,4) | 90 (3,54) | 5100 (200,8) | 2800 (110,2) | 2100 (82,7) | 10650 (23483) |
| 2 | 2 | 200 (52,8) | 15 (20,1) | 275 (10,8) | 550 (21,7) | 410 (16,1) | 900 (35,4) | 90 (3,54) | 5100 (200,8) | 2850 (112,2) | 2150 (84,6) | 11950 (24476) |
| 2 | 2 | 300 (79,3) | 18,5 (24,8) | 275 (10,8) | 550 (21,7) | 410 (16,1) | 900 (35,4) | 160 (6,30) | 5150 (202,8) | 3000 (118,1) | 2250 (88,6) | 13800 (28886) |
| 2 | 2 | 300 (79,3) | 22 (29,5) | 275 (10,8) | 550 (21,7) | 410 (16,1) | 900 (35,4) | 200 (7,87) | 5150 (202,8) | 3000 (118,1) | 2350 (92,5) | 16700 (36824) |
| 2 | 2 | 400 (105,7) | 30 (40,2) | 375 (14,8) | 650 (25,6) | 410 (16,1) | 900 (35,4) | 220 (8,66) | 5350 (210,6) | 3150 (124,0) | 2450 (96,5) | 21750 (47959) |
| 2 | 2 | 400 (105,7) | 30 (40,2) | 375 (14,8) | 650 (25,6) | 510 (20,1) | 1000 (39,4) | 240 (9,45) | 5450 (214,6) | 3470 (136,6) | 2650 (104,3) | 26330 (58058) |
| 2 | 2 | 200 (52,8) | 11 (14,8) | 275 (10,8) | 550 (21,7) | 410 (16,1) | 900 (35,4) | 90 (3,54) | 5280 (207,9) | 2800 (110,2) | 2150 (84,6) | 10950 (24145) |
| 2 | 2 | 200 (52,8) | 15 (20,1) | 275 (10,8) | 550 (21,7) | 410 (16,1) | 900 (35,4) | 90 (3,54) | 5280 (207,9) | 2850 (112,2) | 2150 (84,6) | 12350 (27232) |
| 2 | 2 | 300 (79,3) | 18,5 (24,8) | 275 (10,8) | 550 (21,7) | 410 (16,1) | 900 (35,4) | 160 (6,30) | 5320 (209,4) | 3000 (118,1) | 2250 (88,6) | 14600 (32193) |
| 2 | 2 | 400 (105,7) | 30 (40,2) | 375 (14,8) | 650 (25,6) | 510 (20,1) | 1000 (39,4) | 240 (9,45) | 5600 (220,5) | 3470 (136,6) | 2650 (104,3) | 26550 (58543) |
| 4 | 4 | 300 (79,3) | 18,5 (24,8) | 275 (10,8) | 550 (21,7) | 410 (16,1) | 1100 (43,3) | 180 (7,09) | 7500 (295,3) | 3200 (126,0) | 2350 (92,5) | 25800 (54684) |
| 4 | 4 | 400 (105,7) | 30 (40,2) | 375 (14,8) | 650 (25,6) | 410 (16,1) | 1100 (43,3) | 180 (7,09) | 7500 (295,3) | 3350 (131,9) | 2450 (96,5) | 30900 (68135) |
| 4 | 4 | 400 (105,7) | 30 (40,2) | 375 (14,8) | 650 (25,6) | 510 (20,1) | 1100 (43,3) | 200 (7,87) | 7650 (301,2) | 3750 (147,6) | 2650 (104,3) | 39700 (87539) |
| 4 | 4 | 500 (132,1) | 30 (40,2) | 375 (14,8) | 675 (26,57) | 510 (20,08) | 900 (35,43) | 350 (13,78) | 7900 (311,0) | 3700 (145,7) | 2650 (104,3) | 42600 (93890) |
| 4 | 4 | 500 (132,1) | 37 (50,0) | 375 (14,8) | 675 (26,57) | 510 (20,08) | 900 (35,43) | 350 (13,78) | 7900 (311,0) | 3900 (153,5) | 2650 (104,3) | 47900 (105571) |
Phụ kiện tiêu chuẩn của máy chấn tôn thủy lực Ermaksan dòng PB PRO series

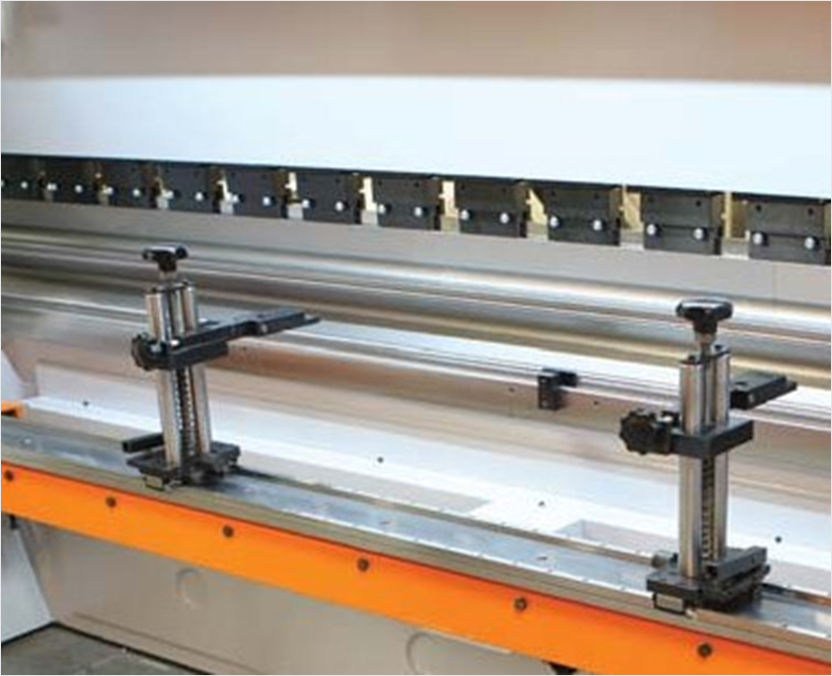

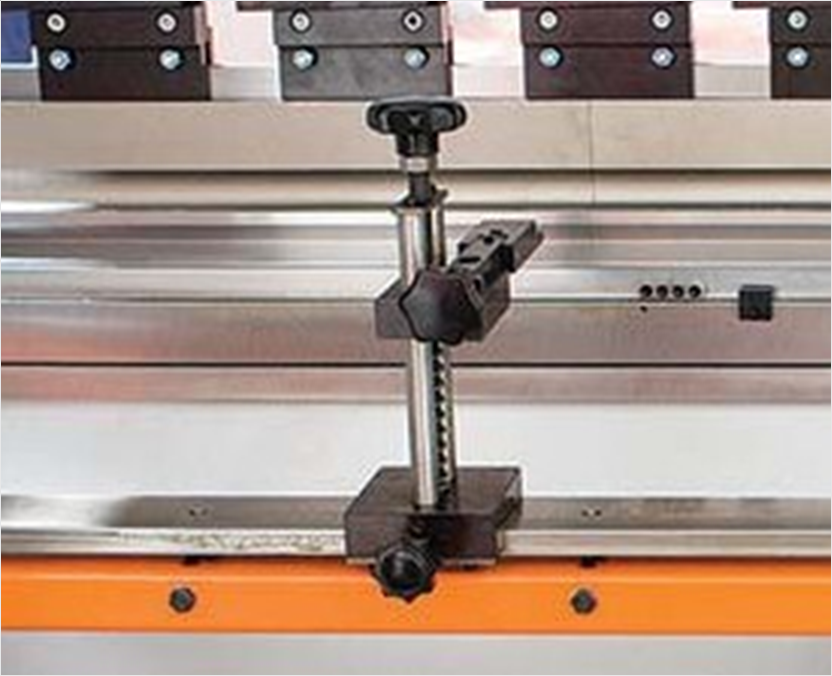

• Tay trước trượt có thể điều chỉnh độ cao và có thước đo
• Các khuôn trên và dưới được mài và xử lý bằng tay

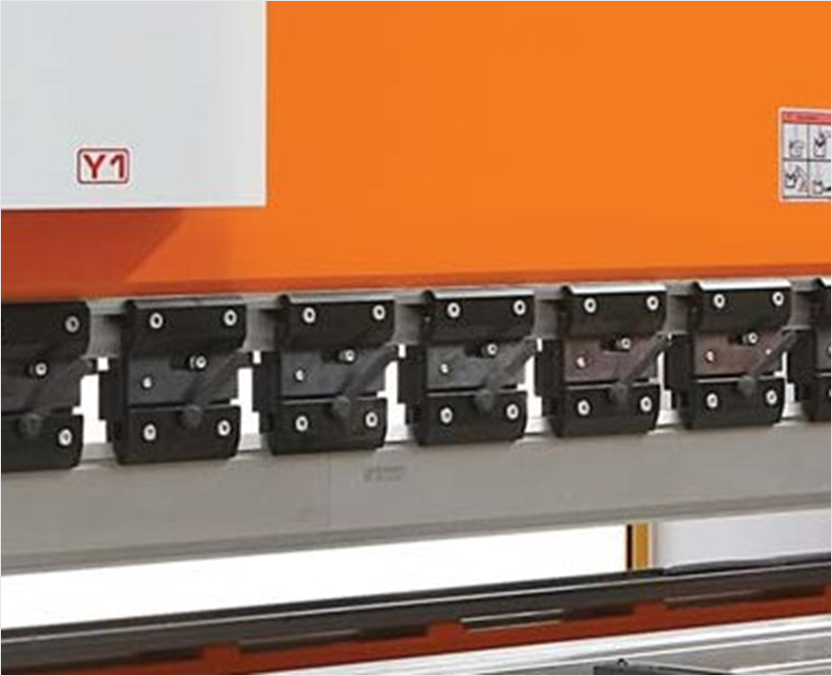

• Hệ thống kẹp dao cụ nhanh Promecam
• Bộ điều khiển; ER TOUCH BASIC, DELEM DA-52S, CYBELEC CYBTOUCH 12, ESA S630
• Cữ chặn sau 800 mm chắc chắn với điều khiển CNC một trục
• Độ sâu họng 410 mm (60 - 320 tấn)
• Ngón tay cữ chặn sau 2 trục
• Thang đo hệ mét và inch
• Hệ thống bù trừ lực ở dầm dưới (hệ thống bù trừ lực thủ công ở 3100/.../4100-260 và 3100/.../4100-320, hệ thống bù trừ lực bằng động cơ ở máy trên 3100-400 tấn) là tiêu chuẩn
• Bàn đạp chân di chuyển thuận tiện cho việc chấn đơn và chấn nối tiếp theo tiêu chuẩn CE

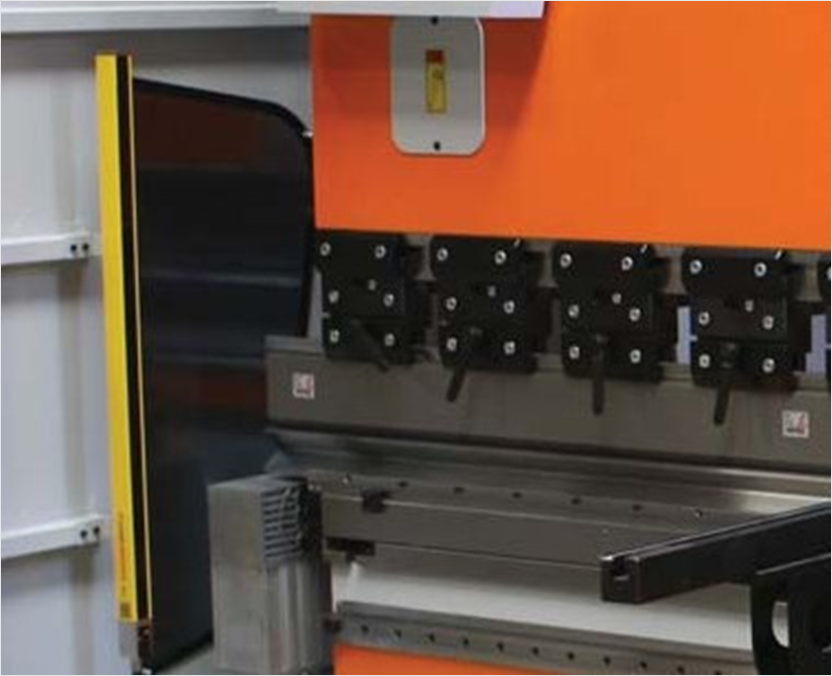

• Màn chắn sáng bảo vệ phía trước, cửa bảo vệ bên + công tắc và màn chắn sáng bảo vệ phía sau
• Nắp xi lanh và dầm trên được đổi mới bằng đèn led
• Các tùy chọn điện áp khác nhau tùy theo quốc gia nơi máy sẽ được vận hành
 |  |
 |  |
Phụ kiện lựa chọn của máy chấn tôn thủy lực Ermaksan dòng PB PRO series
• Các tùy chọn về hành trình đặc biệt và độ sâu họng đặc biệt mang lại lợi thế cho người dùng khi chấn sâu
• Các bộ điều khiển; ER TOUCH MASTER, DELEM ER70, DELEM DA-58T, CYBELEC MODEVA PAC, ESA S640, STEP ER77
• Hành trình cữ chặn sau tùy chọn thêm ngón tay cữ chặn sau
• Hệ thống bù trừ lực có động cơ
• Hệ thống làm mát và gia nhiệt dầu thủy lực

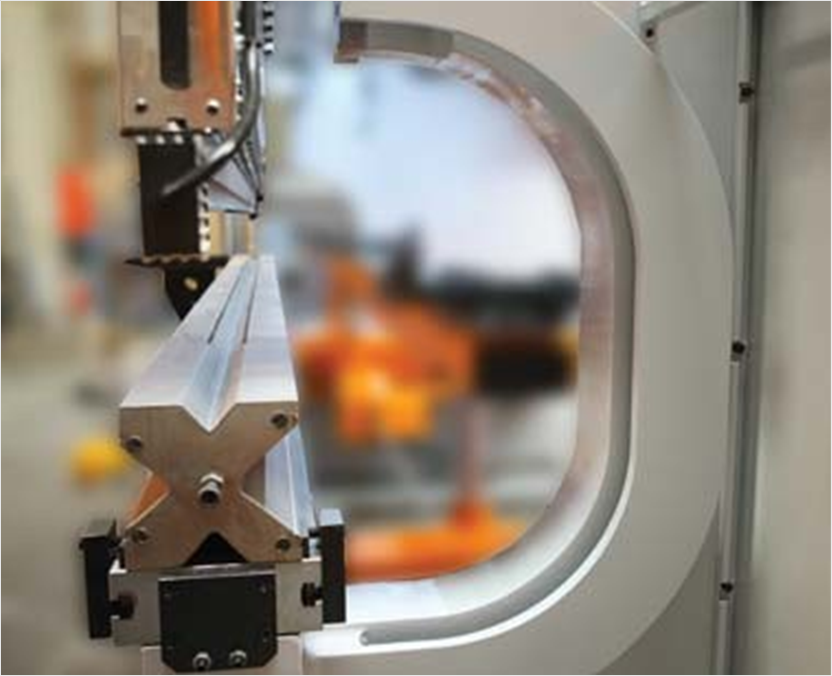

• Dao cụ chấn hộp hoặc cột
• Tùy chọn chiều rộng bàn hoặc mở khuôn dưới chữ V
• Các công cụ để uốn hộp hoặc cực

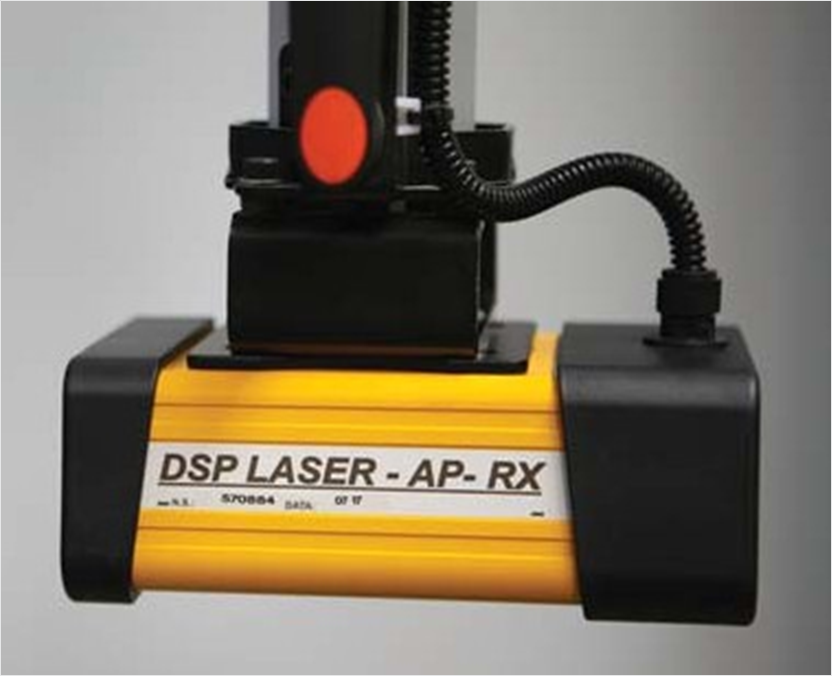

• Các tùy chọn bảo vệ mặt trước bằng laser
• Bảng điện, bình dầu và vỏ bộ điều khiển có thể được làm nóng và làm mát tùy chọn
• Giá đỡ dao cụ trên và dưới tùy chọn
• Hệ thống giá đỡ dao nhanh cơ khí, khí nén và thủy lực Promecam tùy chọn
• Tủ chứa dao cụ
• Hệ thống bôi trơn trượt tự động kéo dài tuổi thọ của hệ thống trượt
• Khuôn chữ U để chấn vật liệu dày
• Tay đỡ phía trước có thêm chuyển động để loại bỏ sự kéo giãn hình thành trong vật liệu mỏng
• Sản xuất máy đặc biệt theo chiều dài và độ dày của tấm tùy thuộc vào nhu cầu

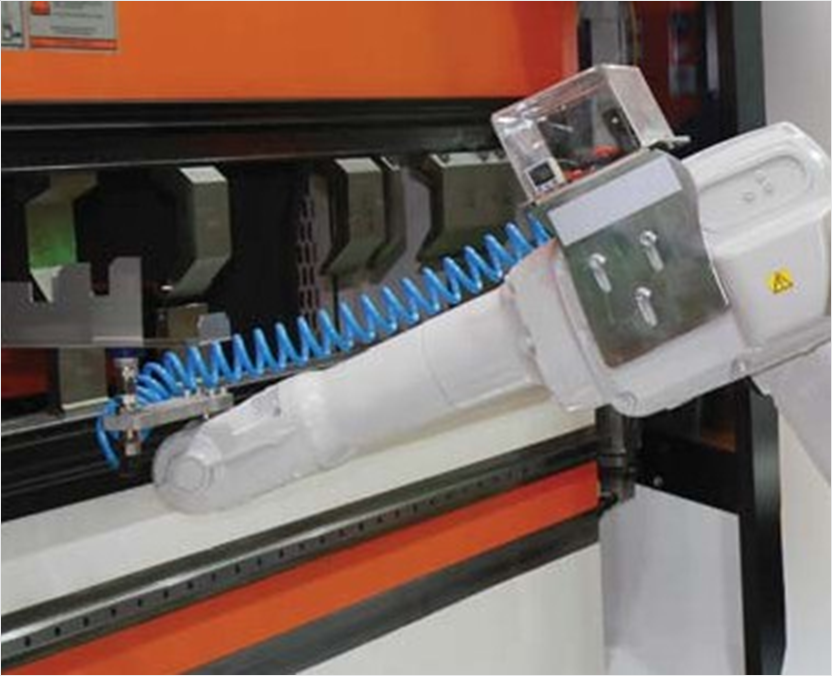

• Hệ thống hỗ trợ tấm phía trước có động cơ AP3/AP4 và chỗ đỗ để chấn ngược
• Bảng điều khiển và/hoặc bảng điện có thể lắp vào bên phải máy theo nhu cầu của khách hàng
• Hệ thống hỗ trợ tấm phía sau
• Hệ thống trích xuất tấm
• Hệ thống cữ chặn sau bằng ngón tay khí nén
 |  |  |
