Đặc trưng dòng máy chấn tôn thủy lực CNC đồng bộ điện-thủy lực dòng PB series

Kiểm soát độ chính xác và độ ổn định chính xác tuyệt vời

Mẫu sản xuất tiên tiến tạo ra sản phẩm chấn chuyên nghiệp và hiệu quả hơn

Thiết kế ổn định, tỷ lệ tham số tối ưu, kiểm soát độ chính xác tuyệt vời

Hệ thống điều khiển đồng bộ điện-thủy lực và servo vòng kín hoàn toàn của Đức, độ chính xác điều khiển ổn định, hiệu suất đáng tin cậy

Phù hợp cho tất cả các loại phôi và thực hiện gia công uốn với hiệu suất cao và lượng tiêu thụ năng lượng thấp.

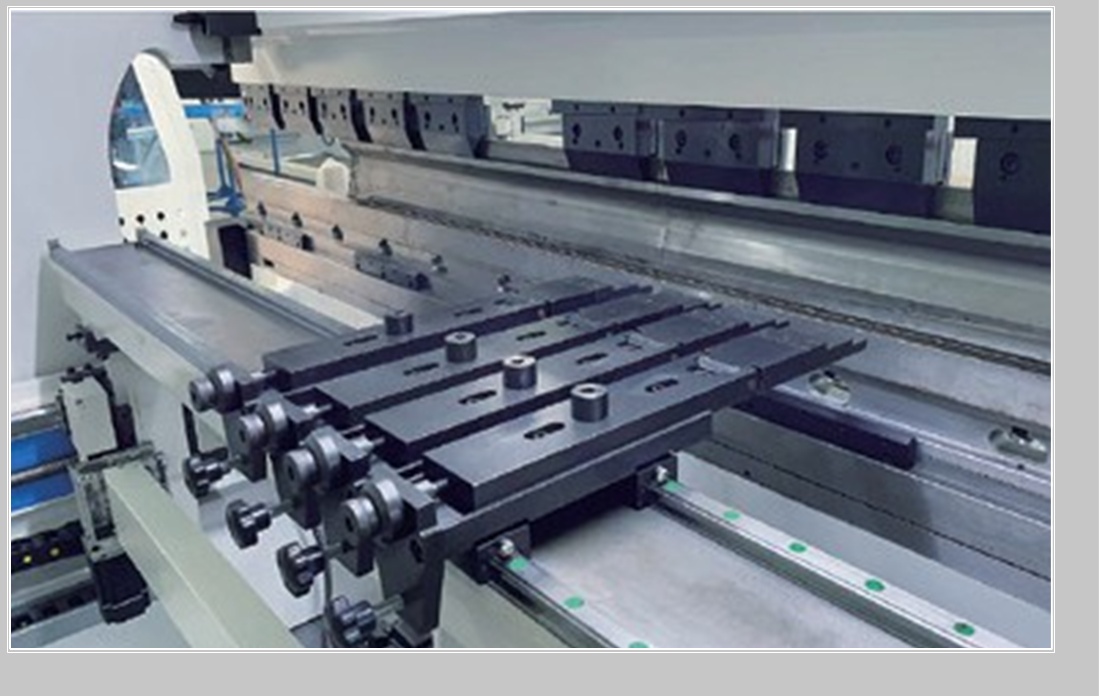

Cữ chặn sau có độ cứng vững cao

Cữ chặn sau CNC trục X, định vị CNC sử dụng dẫn hướng tuyến tính và vít bi, định vị trục Z1 Z2 và dẫn hướng thông qua dẫn hướng tuyến tính, độ chính xác định vị cao, tốc độ nhanh

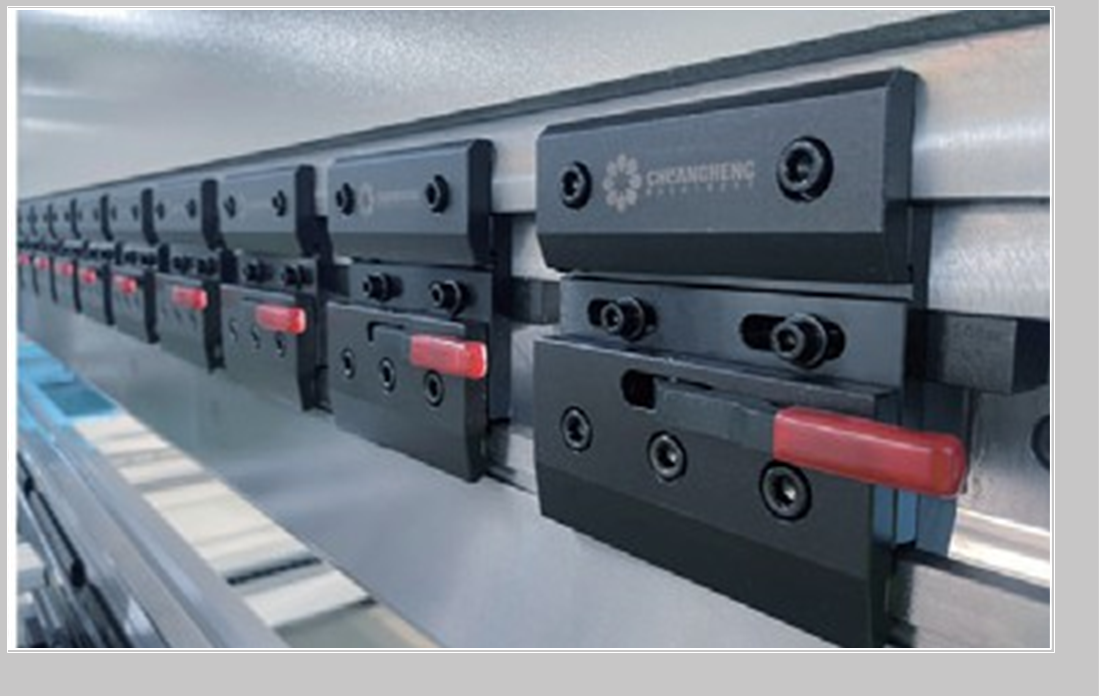

Kẹp nhanh 3 điểm, khối và khuôn đa năng

Thiết bị kẹp nhanh đa năng, giảm sức lao động, nâng cao hiệu suất làm việc

Khuôn trên tiêu chuẩn, khuôn dưới có thể tùy chỉnh theo yêu cầu của khách hàng.

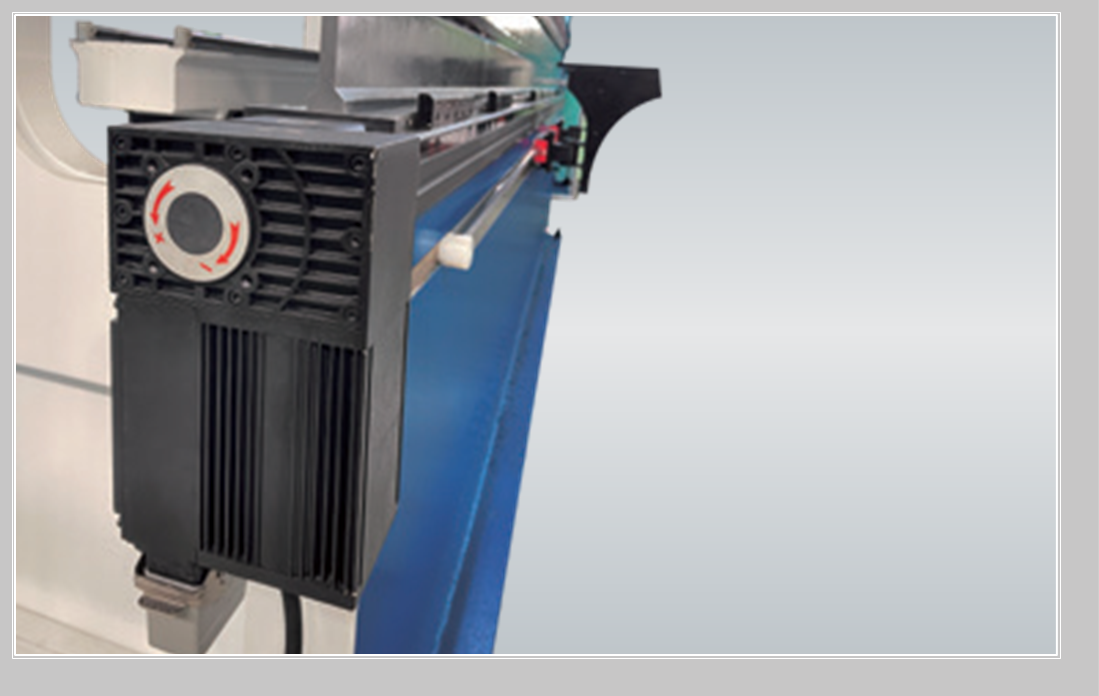

Bàn bù lệch cơ học

Thiết bị bù lệch cơ học độ chính xác cao, thông qua hệ thống điều khiển số, bù chính xác để đảm bảo độ chính xác gia công uốn chất lượng cao.

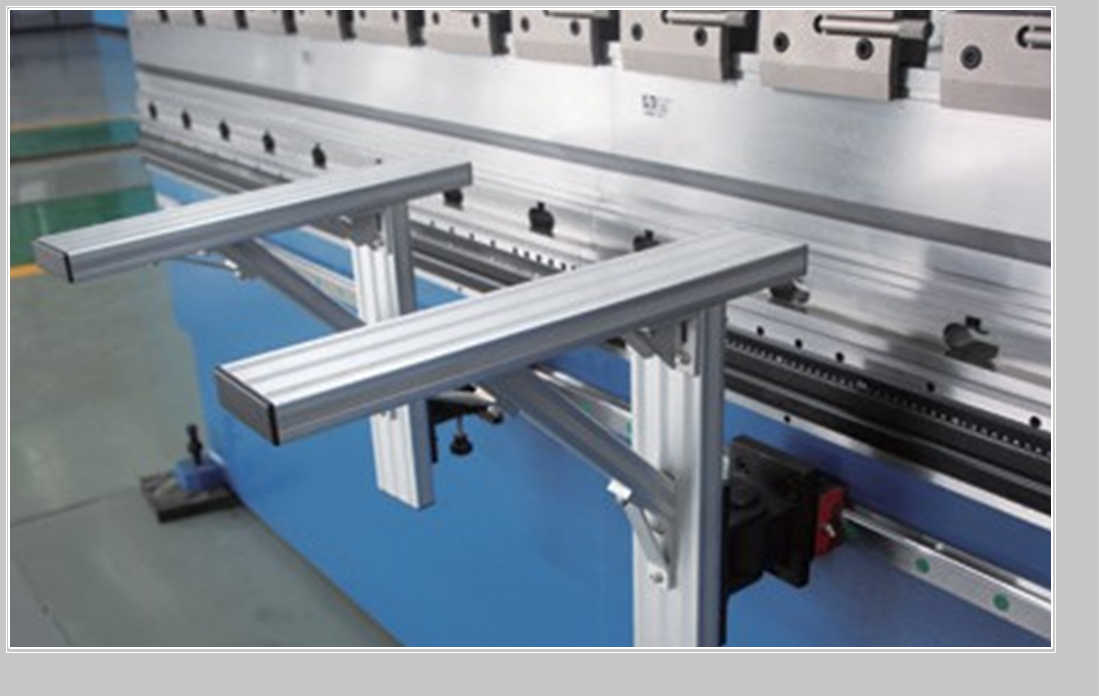

Giá đỡ phía trước di động

Giá đỡ trước di động có thể dừng ở tất cả các vị trí hỗ trợ gia công uốn

Bộ điều khiển DELEM DA-53T (tiêu chuẩn)

Cấu hình tiêu chuẩn trục 4+1（Y1-Y2-X-R+V）

Màn hình rộng LCD 15'' độ phân giải cao

Tủy chọn: chứng năng lập trình đồ họa 2D, mô phỏng uốn 2D

Bạn có thể thấy hiệu ứng uốn của lập trình cùng thời điểm thời gian thực

Lập trình kỹ thuật số, lời nhắc động

Chế độ giao diện vận hành đa dạng, phù hợp cho người vận hành ở nhiều lứa tuổi.

Tham số máy "khôi phục một chạm" (sao lưu tham số)

Thông số kỹ thuật của máy chấn tôn thủy lực CNC đồng bộ điện-thủy lực dòng PB series

Model	Lực uốn	Chiều dài uốn	Khoảng cách giữa các cột	Độ sâu họng	Hành trình trục (ram)	Độ mở	Tốc độ trục (ram) tối đa			Công suất động cơ chính	Dung tích thùng dầu	Kích thước DxRxC			Trọng lượng
	Lực uốn	Chiều dài uốn	Khoảng cách giữa các cột	Độ sâu họng	Hành trình trục (ram)	Độ mở	Tiếp cận	Gia công	Trả về	Công suất động cơ chính	Dung tích thùng dầu	Kích thước DxRxC			Trọng lượng
	KN	mm	mm	mm	mm	mm	mm	m/min	m/min	KW	L	mm			kg
PB-301050	300	1050	900	200	150	430	180	14	150	4	100	1400	1500	2245	2300
PB-4013	400	1300	1050	270	150	430	190	14	160	4	120	1700	1500	2245	2700
PB-5015	500	1500	1200	270	150	430	190	12	160	5.5	200	1900	1600	2600	5500
PB-7020	700	2000	1700	320	150	430	200	12	140	5.5	300	2500	1600	2700	4500
PB-8025	800	2500	1700	320	150	430	200	12	140	5.5	300	2800	1600	2700	5800
PB-11025	1100	2500	2100	400	200	480	200	10	130	7.5	300	2900	1800	2750	7000
PB-11032	1100	3200	2700	400	200	480	200	10	130	7.5	400	3600	1800	2700	7600
PB-11041	1100	4100	3600	400	200	480	200	10	130	7.5	400	4500	1800	2800	10000
PB-13032	1300	3200	2700	400	200	480	200	10	130	7.5	400	3600	1800	2700	9000
PB-13041	1300	4100	3600	400	200	480	200	10	120	7.5	400	4500	1800	2800	11500
PB-13045	1300	4500	4050	400	200	480	200	10	120	7.5	400	4900	1800	2800	11800
PB-13051	1300	5100	4300	400	200	480	180	10	120	7.5	400	5400	1800	2980	14000
PB-17032	1700	3200	2700	400	200	480	160	10	120	11	350	3600	1800	2700	11500
PB-17041	1700	4100	3600	400	200	480	160	10	120	11	350	4500	1800	2800	12800
PB-17051	1700	5100	4300	400	200	480	150	9	130	11	350	5400	1800	2900	15200
PB-17061	1700	6100	5000	400	200	480	150	9	100	15	400	6500	1900	3450	21000
PB-22032	2200	3200	2700	400	200	480	140	10	110	11	350	3600	2000	2900	12000
PB-22041	2200	4100	3600	400	200	480	140	9	100	11	400	4500	2000	2950	13000
PB-22051	2200	5100	4300	400	200	480	120	10	95	11	400	5400	2000	3200	15500
PB-22061	2200	6100	5000	400	200	480	120	10	95	15	500	6400	2000	3350	23000
PB-25032	2500	3200	2700	400	250	530	140	9	100	15	400	3600	2000	2920	14400
PB-25041	2500	4100	3600	400	250	530	140	9	100	15	400	4500	2000	2980	18000
PB-25051	2500	5100	4300	400	250	530	140	9	100	15	400	5400	2000	3200	23000
PB-25061	2500	6100	5000	400	250	530	130	9	100	18.5	500	6400	2000	3350	28500
PB-25071	2500	7100	5900	400	250	530	130	9	100	22	600	7400	2200	3500	30000
PB-32032	3200	3200	2700	400	300	580	150	9	95	22	400	3600	2100	3150	18500
PB-32041	3200	4100	3300	400	300	580	130	9	90	22	500	4500	2100	3200	21000
PB-32051	3200	5100	4300	400	300	580	120	9	90	22	500	5500	2200	3450	27500
PB-32061	3200	6100	5000	400	300	580	120	9	90	30	600	6500	2200	3800	32000
PB-32071	3200	7100	5900	400	300	580	120	9	90	30	600	7600	2200	4000	34000
