Cải tiến về nghiên cứu và phát triển, sản xuất máy có kích thước lớn và độ linh hoạt cao sử dụng cho đa miền

Giải pháp tốt nhất cho tùy chỉnh cá nhân hóa

Đặc trưng của máy chấn tôn thủy lực CNC ghép đôi cỡ lớn dòng PB series

Cấu trúc thanh ray dẫn hướng 4 điểm trượt, cấu trúc bệ nổi hình trụ cầu, khả năng chịu tải chống lệch tâm mạnh mẽ.

Bàn làm việc với thiết bị bù lệch cơ họ và cơ chế bù biến dạng họng giúp đảm bảo độ chính xác uốn ổn đinh.

Cung cấp giải pháp tùy chỉnh, bạn có thể tùy chọn lực uốn, chiều dài uốn, ghép đôi và các yêu cầu kỹ thuật khác.

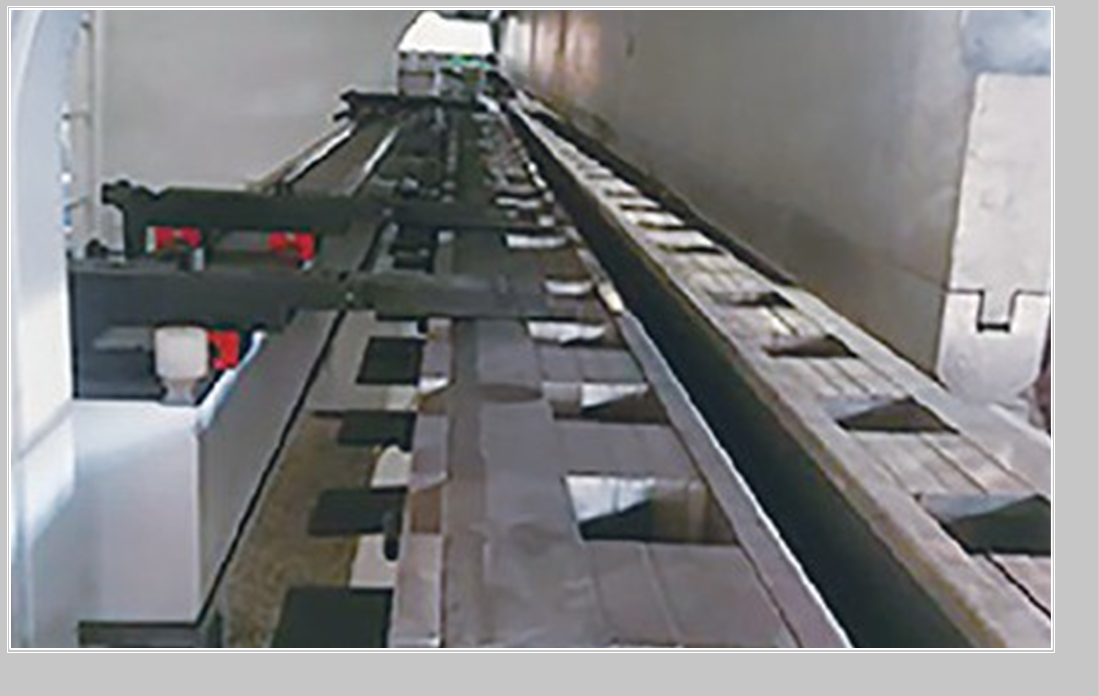

Khuôn dưới có thể điều chỉnh

Khuôn dưới có thể điều chỉnh là tùy chọn, có thể chọn thiết kế của kích thước mở khác nhau, miếng khuôn được thiết kế với độ cứng cao, chống mài mòn, có thể đáp ứng gia công uốn tâm với chiều dài lớn, tuổi thọ cao

Cữ chặn sau có độ cứng vững

Thân máy có kết cấu ngang, độ ổn định cao

Thân máy đơn với thanh ray dẫn hướng đôi, độ chính xác cao

Được trang bị trục X và truyền động servo, hệ thống điều khiển tự động điều khiển chốt dừng để di chuyển dọc theo thanh ray dẫn hướng tuyến tính với khả năng chống va đập mạnh

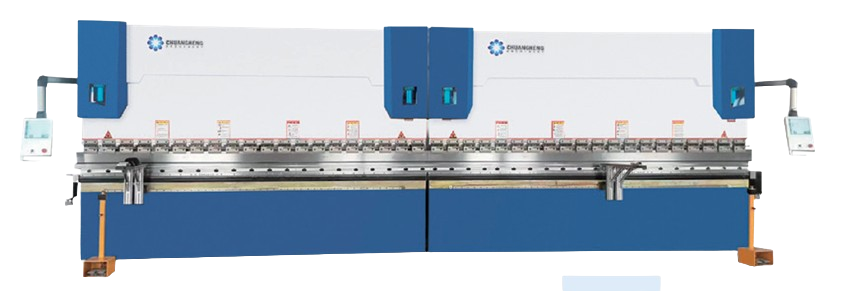

Ghép đôi 2 máy chấn tôn thủy lực CNC ghép đôi cỡ lớn dòng PB series

Bộ điều khiển DELEM DA-53T (tiêu chuẩn)

Cấu hình trục 4+1（Y1-Y2-X-R+V）

Màn hình màu rộng LCD 15'' độ phân giải cao

Chức năng lập trình đồ họa 2D, mô phỏng uốn 2D

Bạn có thể thấy hiệu ứng uốn của lập trình ở cùng thời điểm thời gian thực

Lập trình kỹ thuật số, lời nhắc động

Chế độ giao diện vận hành đa dạng, phù hợp cho người vận hành ở nhiều lứa tuổi.

Tham số máy "khôi phục 1 chạm" (sao lưu tham số)

Thông số kỹ thuật của máy chấn tôn thủy lực CNC ghép đôi cỡ lớn dòng PB series

Model	Lực uốn	Chiều dài uốn	Khoảng cách giữa các cột	Độ sâu họng	Hành trình trục (ram)	Độ mở	Tốc độ trục (ram) tối đa			Công suất động cơ chính	Dung tích thùng dầu	Kích thước DxRxC			Trọng lượng
	Lực uốn	Chiều dài uốn	Khoảng cách giữa các cột	Độ sâu họng	Hành trình trục (ram)	Độ mở	Tiếp cận	Gia công	Trả về	Công suất động cơ chính	Dung tích thùng dầu	Kích thước DxRxC			Trọng lượng
	KN	mm	mm	mm	mm	mm	mm	m/p	m/p	KW	L	mm			kg
PB-40041	4000	4100	3300	400	300	580	100	8	90	30	800	4600	2200	3400	26000
PB-40051	4000	5100	4300	400	300	580	100	8	80	30	800	5600	2200	4100	32500
PB-40061	4000	6100	5000	500	300	580	90	8	80	30	800	6600	2200	4100	37000
PB-50041	5000	4100	3300	400	300	580	90	8	80	37	800	4600	2200	3600	31000
PB-50051	5000	5100	4100	500	300	580	80	8	70	37	800	5600	2300	4200	37000
PB-50061	5000	6100	5000	500	300	580	90	9	85	37	800	6600	2300	4200	49000
PB-50081	5000	8100	6500	400	300	580	90	8	70	37	1000	8600	2300	4500	65000
PB-60041	6000	4100	3300	500	350	630	80	8	80	45	1000	4600	2500	4200	40000
PB-60051	6000	5100	4300	500	350	630	80	8	70	45	1000	5600	2500	4200	51000
PB-60061	6000	6100	5000	500	350	630	80	8	70	45	1000	6600	2500	4400	56000
PB-60081	6000	8100	6500	600	350	630	80	8	70	45	1400	8600	2500	4500	70000
PB-80061	8000	6100	5000	600	400	630	80	8	70	75	1400	6600	2900	4900	75000
PB-80081	8000	8100	6500	600	400	680	90	9	80	75	1600	8600	2900	5300	90000
PB-100061	10000	6100	5000	650	400	1400	90	9	80	90	1400	6600	3000	5300	88000
PB-100081	10000	8100	6500	600	400	680	90	8	70	90	1600	6600	3200	5800	106000
PB-120061	12000	6100	5000	600	400	680	80	8	70	90	1600	6600	3200	5800	95000
PB-120081	12000	8100	6500	600	400	680	80	8	70	90	2000	8600	3200	6100	116000
PB-1200120	12000	12000	9500	600	400	720	80	8	70	90	2000	12600	3200	7100	198000
