Đặc điểm máy chấn tôn Servo Ermaksan dòng GP FX Servo series
CÔNG NGHỆ BẢO VỆ MÔI TRƯỜNG
Nhờ hoạt động êm ái và mức tiêu thụ năng lượng thấp, máy chấn tôn Servo Ermaksan dòng GP FX Servo series là một trong những máy chấn xanh có mức tiêu thụ năng lượng ít hơn khoảng 69% so với máy chấn thủy lực.
Không cần dầu thủy lực để vận hành máy. Vì kh ông có bất kỳ thành phần hệ thống thủy lực nào như bộ lọc thủy lực, phớt, v.v. nên chi phí vận hành ở mức tối thiểu. Ngoài ra, không gặp vấn đề gì về ô nhiễm khu vực làm việc do rò rỉ dầu.
Với ổ trục tuyến tính chính xác và cánh tay đỡ phía trước có thể di chuyển sang phải qua đường ray, người vận hành có thể dễ dàng điều khiển tấm từ phía trước. Ngoài ra, có thể đo chiều dài của các bộ phận bằng thước gắn trên cánh tay đỡ phía trước. Tấm có thể được cố định từ phía trước với sự trợ giúp của chốt chặn phía trước được gắn bên trong khe chữ T
HOẠT ĐỘNG ÊM ÁI
Chuyển động xuống của dầm được thực hiện với sự hỗ trợ của dây đai, và chuyển động trở lại được thực hiện bằng lò xo. Do đó, máy sẽ chạy êm và không tạo ra bất kỳ tiếng ồn nào có thể làm ảnh hưởng đến môi trường.
CHI PHÍ BẢO TRÌ THẤP
Không có hệ thống thủy lực và xi lanh nào được sử dụng trên máy. Vì đây là máy hoàn toàn cơ học, bạn có thể sử dụng máy với chi phí bảo trì thấp hơn.
THÂN THIỆN VỚI MÔI TRƯỜNG
Đây là một máy thân thiện với môi trường, nổi bật với công suất cao và mức tiêu thụ năng lượng thấp do sử dụng động cơ servo, hiệu suất cao mà không sử dụng dầu công nghiệp.
TIÊU THỤ NĂNG LƯỢNG THẤP
Sử dụng động cơ servo hiệu suất cao. Động cơ sẽ không hoạt động khi dầm trên không chuyển động. Điều đó giúp tiết kiệm 69% năng lượng.
CHẤN TOÀN CHIỀU DÀI KHÔNG GIỚI HẠN
Không giống như máy chấn thủy lực đã biết, máy này không có họng. Chấn toàn bộ chiều dài được thực hiện giữa các chân. Không có hạn chế nào so với máy chấn thủy lực.
CẤU TRÚC CỨNG CHẮC
Thân máy được gia công chắc chắn về mặt động và tĩnh với độ chính xác cao.
Thông số kỹ thuật của máy chấn tôn Servo Ermaksan dòng GP FX Servo series
| Thông số kỹ thuật | GP FX Servo 1003 | GP FX Servo 8026 | GP FX Servo 6521 | GP FX Servo 4016 | |
| Chiều dài uốn (A) | mm (feet) | 3100 (10) | 2600 (8,5) | 2100 (6,8) | 1600 (5,2) |
| Công suất tối đa | Tấn (Us Tons) | 100 (110) | 80 (88) | 65 (72) | 40 (44) |
| Độ mở V của khuôn đáy tiêu chuẩn | mm (inc) | 50 (1,97) | 50 (1,97) | 50 (1,97) | 50 (1,97) |
| Độ dày tấm (Rm=42kgf/mm2) (T) | mm (inc) | 5 (0,19) | 5 (0,19) | 5 (0,19) | 4,5 (0,18) |
| Khoảng cách giữa các trụ (B) | mm (inc) | 3360 (132,3) | 2860 (112,6) | 2360 (92,9) | 1860 (73,2) |
| Tốc độ nhanh trục Y | mm/giây (inc/s) | 75 (2,95) | 90 (3,54) | 120 (4,72) | 180 (7,09) |
| Tốc độ làm việc trục Y | mm/giây (inc/s) | 10 (0,39) | 10 (0,39) | 10 (0,39) | 10 (0,39) |
| Tốc độ trở về trục Y | mm/giây (inc/s) | 75 (2,95) | 90 (3,54) | 120 (4,72) | 180 (7,09) |
| Hành trình trục X | mm (inc) | 800 (31,50) | 800 (31,50) | 800 (31,50) | 800 (31,50) |
| Tốc độ trục X | mm/giây (inc/s) | 500 (19,69) | 500 (19,69) | 500 (19,69) | 500 (19,69) |
| Hành trình trục R | mm (inc) | 250 (9,84) | 250 (9,84) | 250 (9,84) | 250 (9,84) |
| Tốc độ trục R | mm/giây (inc/s) | 350 (13,78) | 350 (13,78) | 350 (13,78) | 350 (13,78) |
| Tốc độ trục Z1, Z2 | mm/giây (inc/s) | 1000 (39,37) | 1000 (39,37) | 1000 (39,37) | 1000 (39,37) |
| Cữ chặn phôi/back gauge finger blocks | Số lượng | 2 | 2 | 2 | 2 |
| Số lượng hỗ trợ tấm (cánh tay trượt phía trước) | Số lượng | 2 | 2 | 2 | 2 |
| Động cơ chính | kW (Hp) | 2x5,5 (2x7,37) | 2x5,5 (2x7,37) | 2x5,5 (2x7,37) | 2x5,5 (2x7,37) |
| Hành trình (C) | mm (inc) | 300 (11,81) | 300 (11,81) | 300 (11,81) | 300 (11,81) |
| Khe hở (D) | mm (inc) | 590 (23,23) | 590 (23,23) | 590 (23,23) | 590 (23,23) |
| Chiều cao bàn (F) | mm (inc) | 1050 (41,34) | 1050 (41,34) | 1050 (41,34) | 1050 (41,34) |
| Chiều rộng bàn (G) | mm (inc) | 60 (2,36) | 60 (2,36) | 60 (2,36) | 60 (2,36) |
| Chiều dài (L) | mm (inc) | 4870 (191,7) | 4370 (172,0) | 3870 (152,4) | 3370 (132,7) |
| Chiều cao (H) | mm (inc) | 2890 (113,8) | 2890 (113,8) | 2890 (113,8) | 2890 (113,8) |
| Chiều rộng (W) | mm (inc) | 2290 (90,2) | 2290 (90,2) | 2290 (90,2) | 2290 (90,2) |
| Khối lượng | kg. (lbr) | 7500 (16538) | 6500 (14333) | 5650 (12458) | 4850 (10694) |
Phụ kiện tiêu chuẩn của máy chấn tôn Servo Ermaksan dòng GP FX Servo series
• Kích thước máy tiêu chuẩn; 1600, 2100, 2600, 3100 mm
• Công suất máy tiêu chuẩn; 40, 65, 80, 100 tấn
• Hành trình máy 300mm
• Khe hở/Daylight 590mm
• Không cần chỉnh góc
• Cữ chặn phôi trục X: 800 mm, R: 250 mm, Z1, Z2
• Bộ điều khiển; ER TOUCH MASTER, ER99, DELEM 66T
• Thước tuyến tính HEIDENHAIN
• Bảng điện được thiết kế và sản xuất từ các sản phẩm điện và tự động hóa của SIEMENS theo quy định CE
• Giá đỡ khuôn trên ERMAKSAN Promecam
• Khuôn trên ROLLERI PS.135-85-R08
• Khuôn đáy ROLLERI M46O−R
• Giá đỡ khuôn đáy ERMAKSAN
• Hệ thống kẹp dao cụ cơ khí WILA OB−I−MC−TY/UPB
• Tay đỡ trượt phía trước rãnh T và thước đo mm/inch
• Hệ thống an toàn phía trước LEUZE MLC 100
• Bảo vệ sau + hệ thống công tắc an toàn
• Bảo vệ bên + hệ thống công tắc an toàn
• Vỏ đèn LED
 |  |  |

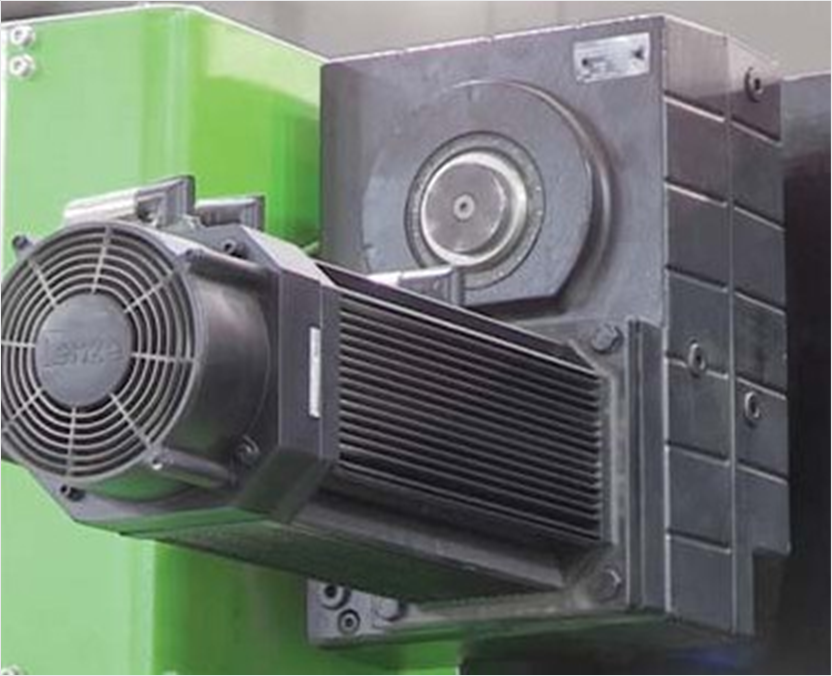

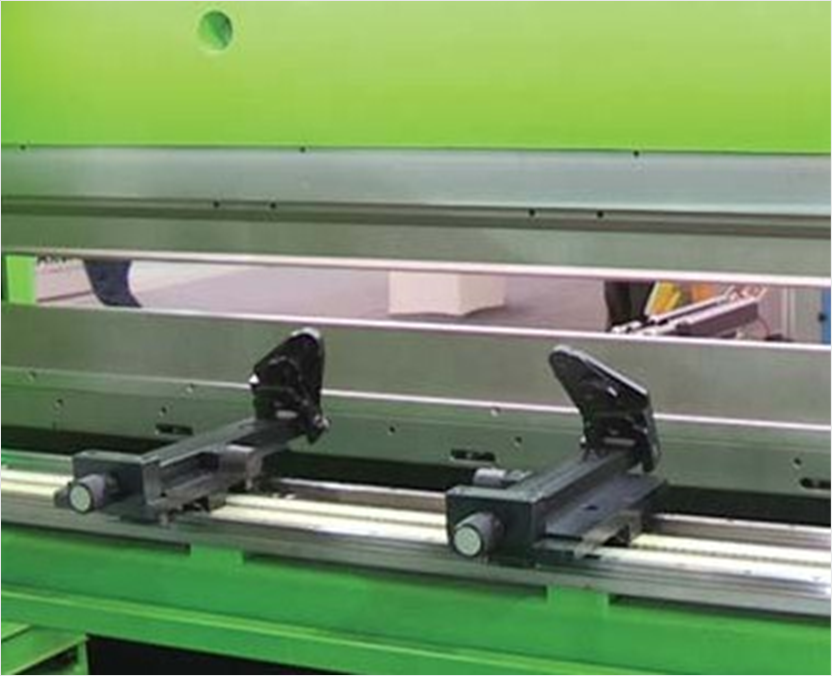

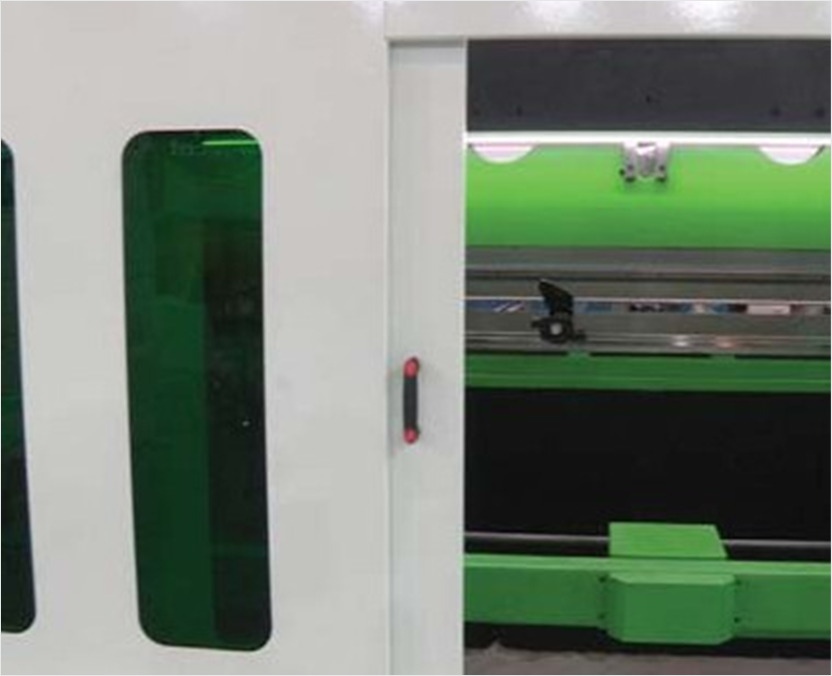

| Dầm trên cùng được di chuyển bằng động cơ servo AC đồng bộ hóa cao (S) | 4 trục (X, R, Z1, Z2) cữ chặn phôi với động cơ servo có độ chính xác định vị 0,05 mm theo hình dạng mong muốn (S) | Tối đa hóa sự an toàn với bảo vệ phía sau và công tắc. Kiểm tra bên trong máy thông qua các cửa sổ (S) |
Phụ kiện lựa chọn của máy chấn tôn Servo Ermaksan dòng GP FX Servo series
• Khe hở tùy chọn
• Tùy chọn cữ chặn phôi một trục, 2 trục, 6 trục
• Tùy chọn giá đỡ khuôn trên cùng loại WILA NSCL
• Giá đỡ khuôn loại WILA NSCR
• Hệ thống bù trừ lực có động cơ/Motorized crowning
• Hệ thống dẫn hướng chấn thanh LED
• Bảo vệ mặt trước bằng Laser AKAS
• Bảo vệ mặt trước bằng Laser DSP
• Hệ thống hỗ trợ tấm AP3 + AP4
• Hệ thống hỗ trợ tấm phía sau
• Tay bảng điều khiển tùy chọn
• Bộ điều khiển; ER TOUCH PROFESSIONAL, Delem 69T, Cybelec Modeva 19T
