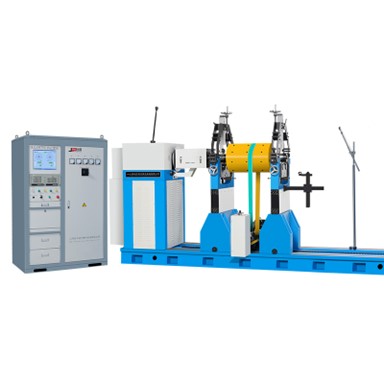

1.Máy cân bằng động là gì?

Máy cân bằng động là một loại máy sử dụng để cân bằng các bộ phận chuyển động của máy móc hoặc một bộ phận máy móc công nghiệp. Để cân bằng được, cần xoay các bộ phận này ở tốc độ cao và khi thực hiện có thể đo được sự mất cân bằng trong từng bộ phận quay riêng lẻ.

2. Ứng dụng của máy cân bằng động

Máy cân bằng động sử dụng để cân bằng các chi tiết máy quay như rotor của động cơ cỡ nhỏ, trung bình và lớn, cánh quạt, quạt, trục khuỷu, bộ tăng áp, máy bơm nước, con lăn, đá mài, trục chính của máy công cụ, máy dệt, dụng cụ, trục chính, v.v.

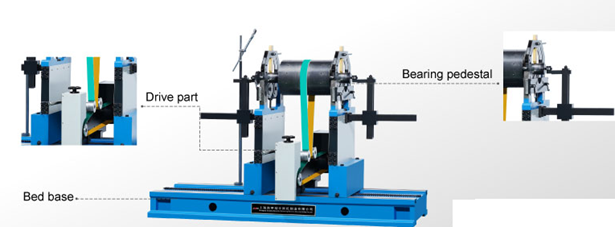

3.Nguyên lý hoạt động của máy cân bằng động

Máy cân bằng động đo lường trên rotor mất cân bằng có thể cải thiện sự phân bố khối lượng của rotor so với trục, khiến rotor quay với độ rung hoặc lực rung tác động lên ổ trục được giảm xuống trong phạm vi cho phép. Do đó, máy cân bằng động sử dụng để giảm độ rung, cải thiện hiệu suất và cải thiện chất lượng của thiết bị yếu.

Nhìn chung, phép đo và hiệu chỉnh mất cân bằng của rotor bao gồm hai bước, máy cân bằng chủ yếu được sử dụng để đo mất cân bằng và khối lượng hiệu chỉnh mất cân bằng thường thông qua máy khoan, máy phay và các thiết bị phụ trợ khác, máy hàn điểm hoặc hoàn thiện thủ công. Một số đơn vị hiệu chuẩn máy cân bằng đã được thực hiện để trở thành một phần của máy cân bằng.

Máy cân bằng trọng lực và lực ly tâm là hai loại máy cân bằng. Máy cân bằng trọng lực thường được gọi là máy cân bằng tĩnh. Nó dựa vào trọng lực để đo mất cân bằng tĩnh của chính rotor.

Rotor cân bằng với các ổ trục, giá đỡ chịu áp suất tĩnh được nhúng trong gương. Khi rôto không có sự mất cân bằng, bằng ánh sáng phát ra sau bộ phản xạ này, chùm tia chiếu vào chỉ báo mất cân bằng của gốc tọa độ cực. Nếu rotor mất cân bằng, trọng lượng của rotor mất cân bằng, mô men nghiêng, giá đỡ dưới gương cũng nghiêng và độ lệch chùm tia phản xạ, điểm chùm tia trong tọa độ cực trên đèn chỉ thị di chuyển ra khỏi gốc. Tùy theo tọa độ của các điểm lệch ánh sáng mà có thể xác định được kích thước và vị trí mất cân bằng.

Cân bằng trọng lực chỉ áp dụng cho một số yêu cầu cân bằng các bộ phận hình đĩa. Yêu cầu cân bằng của rôto, máy cân bằng ly tâm một mặt hoặc hai mặt thường được áp dụng.

Máy cân bằng ly tâm hoạt động theo nguyên lý quay của rotor, theo độ rung của rotor-ổ trục do mất cân bằng hoặc tác động vào ổ trục để đo độ rung mất cân bằng. Theo số lượng mặt phẳng hiệu chỉnh khác nhau, có thể chia thành máy cân bằng đơn và máy cân bằng hai mặt phẳng. Mất cân bằng đơn trên máy cân bằng chỉ có thể đo một mặt phẳng (mất cân bằng tĩnh), mặc dù được đo bằng vòng quay của rôto, nhưng vẫn thuộc về máy cân bằng tĩnh. Chức năng cân bằng hai mặt đo mất cân bằng động cũng có thể đo mất cân bằng tĩnh và mất cân bằng cặp, thường được gọi là máy cân bằng.

Máy cân bằng ly có thể được chia thành máy cân bằng ổ trục mềm và ổ trục cứng. Tốc độ cân bằng cao hơn tần số tự nhiên của hệ thống ổ trục rôto được gọi là máy cân bằng ổ trục mềm. Sự cân bằng độ cứng này của các cảm biến rung động nhỏ phát hiện tín hiệu và hỗ trợ tỷ lệ thuận với độ dịch chuyển. Tốc độ cân bằng thấp hơn tần số tự nhiên của hệ thống ổ trục rôto được gọi là máy cân bằng ổ trục cứng, sự cân bằng độ cứng, các cảm biến phát hiện tín hiệu tỷ lệ thuận với độ rung ổ trục. Theo nhu cầu sản xuất hàng loạt, có thể tự động hoàn thành cân bằng của rôto của phép đo cụ thể và hiệu chỉnh cân bằng của máy cân bằng tự động.

3. Phân loại máy cân bằng động

Phân loại theo kiểu cân bằng động trên mặt phẳng

Cân bằng động liên quan đến việc điều chỉnh sự cân bằng của một vật thể bằng cách thêm hoặc bớt trọng lượng. Đầu tiên, cần phải xác định sự mất cân bằng của các thành phần và tính toán sự mất cân bằng này trong khi nó quay với tốc độ được xác định trước, từ đó cung cấp thông tin chi tiết về lượng trọng lượng cần thiết để cân bằng các phần quá nhẹ hoặc quá nặng.

Giảm độ rung thông qua cân bằng động cũng đảm bảo máy chạy trơn tru, tiếng ồn giảm, Một bộ phận chỉ cân bằng khi vòng quay không tạo ra bất kỳ lực ly tâm hoặc mất cân bằng kép nào.

Có hai kiểu cân bằng động cơ bản là cân bằng động một mặt phẳng và nhiều mặt phẳng.

- Cân bằng động một mặt phẳng

Có thể thực hiện cân bằng động trên các bộ phận có nhiều hình dạng và kích thước khác nhau. Cân bằng động một mặt phẳng thường được thực hiện trên các đĩa hẹp và tốc độ tương đối thấp, trong đó chiều rộng nhỏ hơn 30% đường kính.

- Cân bằng động nhiều mặt phẳng

Cân bằng động nhiều mặt phẳng chủ yếu được thực hiện trên các bộ phận quay ở tốc độ cao hơn, trong đó chiều rộng lớn hơn 30% đường kính. Cân bằng các rotor dài với tốc độ cao (bao gồm cả rotor linh hoạt) bằng cách sử dụng nhiều hơn hai vị trí hiệu chỉnh.

Phân loại máy cân bằng động theo xuất xứ

Máy cân bằng động xuất xứ Trung Quốc (JP Balancing) thường có giá rẻ, chất lượng ổn định

Máy cân bằng động xuất xứ Châu Âu (CEMB, Kaiser,..) chất lượng cao,

Máy cân bằng động xuất xứ Mỹ (ABRO,..) chất lượng cao,

Phân loại máy cân bằng động theo ứng dụng

Máy cân bằng động kiều truyền động đai series PHQ

Máy cân bằng động kiều truyền động khớp nối series PHW

Máy cân bằng động kiều truyền động kép series PHS

Máy cân bằng động kiểu đứng series PHLD

Máy cân bằng trục truyền động series PHCW

Máy cân bằng động turbo tăng áp series PRZY

Máy cân bằng động di động series DM

Máy cân bằng động rotor tự động

Máy cân bằng động kiểu đứng tự động trang bị máy khoan

Máy cân bằng động kiểu đứng tự động trang bị máy phay

Máy cân bằng động động cơ EV tự động

Máy cân bằng động tự động trong dây chuyền sản xuất

Đơn vị cung cấp máy cân bằng động

Với kinh nghiệm lâu năm về cung cấp các dòng máy cân bằng động, đặc biệt là máy cân bằng động Trung Quốc. Công ty cổ phần thương mại và công nghệ Á Châu chuyên cung cấp và phân phối máy cân bằng động Trung Quốc toàn quốc chất lượng bảo đảm, giá cả cạnh tranh hợp lý, bảo hành nhiệt tình, chu đáo, đặt tiêu chí khách hàng lên hàng đầu.
