Sự kết hợp hoàn hảo giữa cơ điện và thủy lực, đảm bảo chất lượng cao và độ chính xác
Đặc trưng của máy bào rãnh chữ V CNC kiểu đứng, loại lưỡi dao đơn dòng LD series
Bàn máy và khung máy có độ cứng cao, được xử lý nhiệt với nhiệt độ cao sau khi hàn, đảm bảo độ chính xác ổn định và bền bỉ
Bào với đài dao đơn (dao théo trắng hoặc dao hợp kim), người dùng có thể tự do lựa chọn, tùy theo yêu cầu bào rãnh
Hệ thống CNC cao cấp được trang bị động cơ servo điều khiển khép kín với tốc độ cao và hiệu quả tốt
Thông số kỹ thuật của máy bào rãnh chữ V CNC kiểu đứng, loại lưỡi dao đơn dòng LD series
| Model | Khả năng bào rãnh (inox) | Trục A | Trục X | Trục Z | Độ chính xác vị trí | Số lượng thiết bị chấn | Số lượng kẹp | Số lượng hộp dao | Kích thước | ||||||||||
| Độ dài tối đa | Chiều rộng tối đa | Độ dày | Hành trình tối đa | Tốc độ cắt | Tốc độ thu dao | Hành trình tối đa | Tốc độ thu dao | Hành trình tối đa | Tốc độ di chuyển | Trục A | Trục X | Trục Z | |||||||
| mm | mm | m/p | m/p | mm | m/p | mm | m/p | mm | mm | ||||||||||
| LD-1250×3200 | 3200 | 1250 | 0.3-4 | 3200 | 60-80 | 100-120 | 1250 | 20 | 40 | 3.5 | ±0.10 | ±0.02 | ±0.02 | 10 | 9 | 1 | 5000 | 2800 | 2000 |
| LD-1250×4200 | 4200 | 1250 | 0.3-4 | 4200 | 60-80 | 100-120 | 1250 | 20 | 40 | 3.5 | ±0.10 | ±0.02 | ±0.02 | 12 | 11 | 1 | 5500 | 2800 | 2000 |
| LD-1500×3200 | 3200 | 1500 | 0.3-4 | 3200 | 60-80 | 100-120 | 1250 | 20 | 40 | 3.5 | ±0.10 | ±0.02 | ±0.02 | 10 | 9 | 1 | 5000 | 3000 | 2000 |
| LD-1500×4200 | 4200 | 1500 | 0.3-4 | 4200 | 60-80 | 100-120 | 1500 | 20 | 40 | 3.5 | ±0.10 | ±0.02 | ±0.02 | 12 | 11 | 1 | 5800 | 3000 | 1800 |
| LD-1500×6000 | 6000 | 1500 | 0.3-4 | 6000 | 60-80 | 100-120 | 1500 | 20 | 40 | 3.5 | ±0.10 | ±0.02 | ±0.02 | 17 | 16 | 1 | 8000 | 3250 | 2350 |
| LD-2000×5000 | 5000 | 2000 | 0.3-4 | 5000 | 60-80 | 100-120 | 2000 | 20 | 40 | 3.5 | ±0.10 | ±0.02 | ±0.02 | 15 | 14 | 1 | 7000 | 3500 | 2350 |
| LD-2000×6000 | 6000 | 2000 | 0.3-4 | 6000 | 60-80 | 100-120 | 2000 | 20 | 40 | 3.5 | ±0.10 | ±0.02 | ±0.02 | 17 | 16 | 1 | 8000 | 3500 | 2350 |
Cấu hình tiêu chuẩn của máy bào rãnh chữ V CNC kiểu đứng, loại lưỡi dao đơn dòng LD series

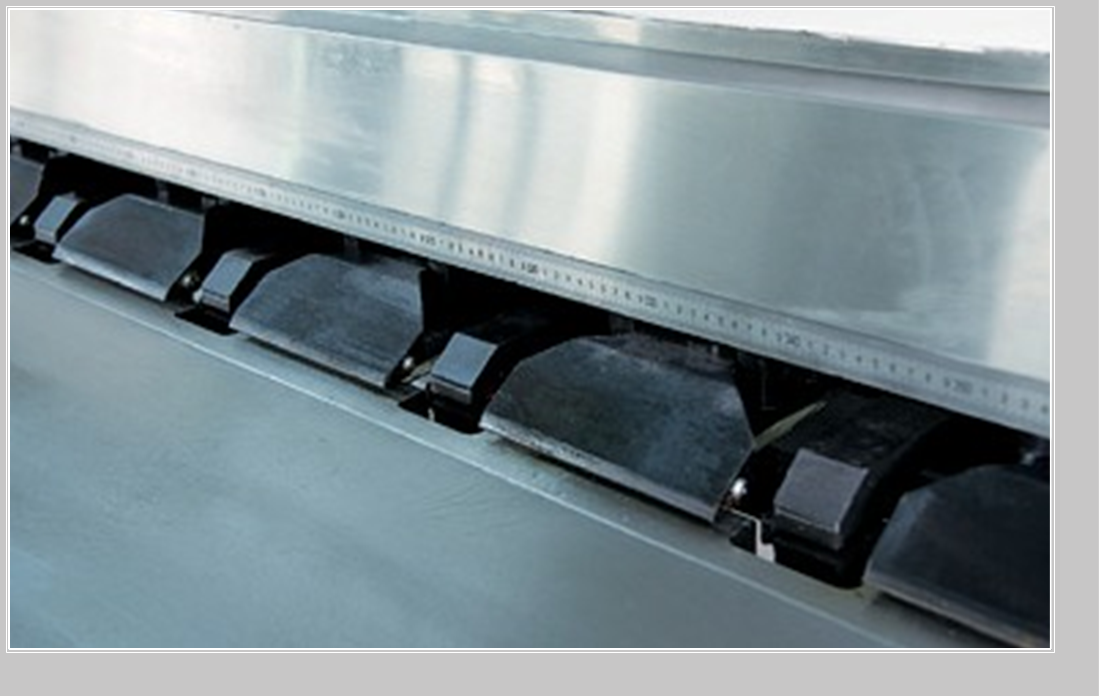

Kẹp thủy lực
Lực chấn lớn và vật liệu dao chấn chắc chắn và ổn định

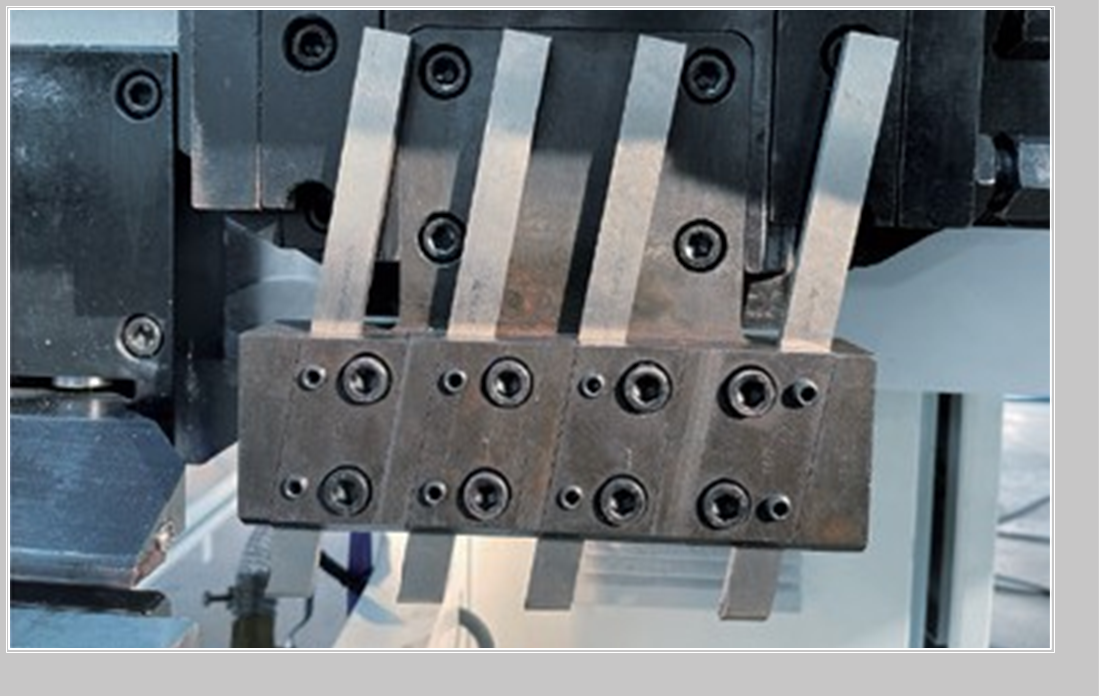

Thiết bị làm nguội đài dao
Hệ thống thổi nguội bên trong thông minh, giúp bảo vệ dao khi cắt, kéo dài thời gian sử dụng

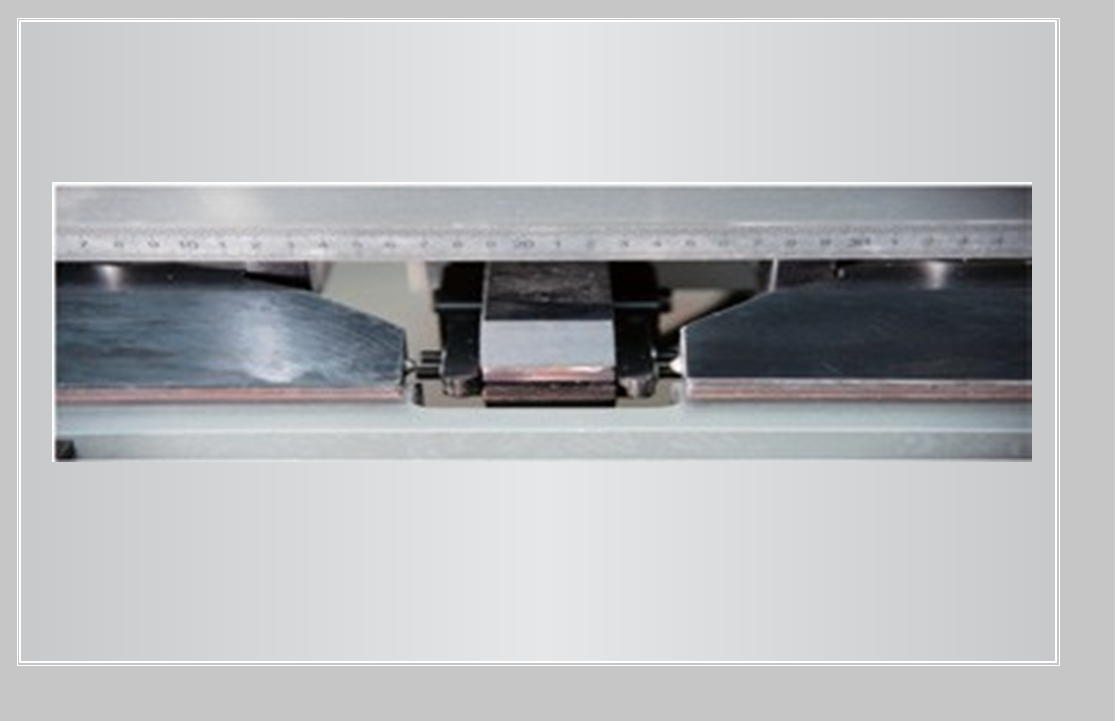

Thiết bị định vị sau khi cắt
Truyền động bởi động cơ servo. Thiết kế nhỏ gọn, đồng bộ với trục truyền động

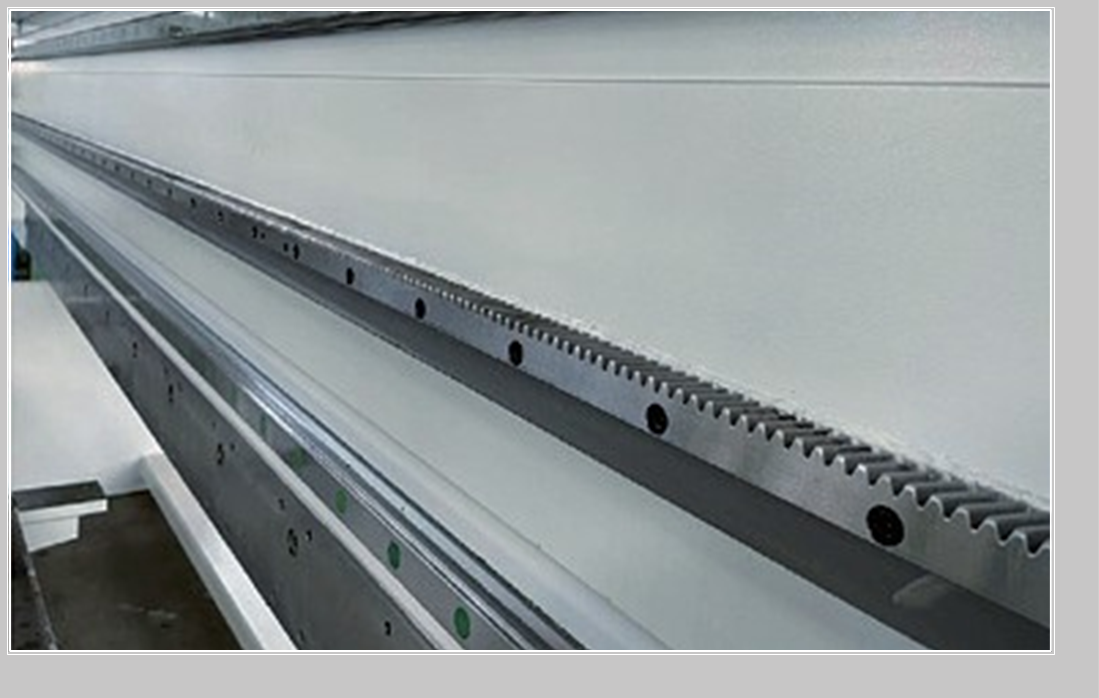

Thanh ray giá đỡ chính xác cao
Thanh ray giá đỡ dẫn hướng có động cơ servo tốc độ cao, mang lại hiệu quả chuyển động nhanh và ổn định
Kẹp thủy lực độc lập kiểu lò xo
Cấu trúc 8 dao cắt không chủ giúp cải thiện năng suất mà còn giúp tăng chất lượng của sản phẩm

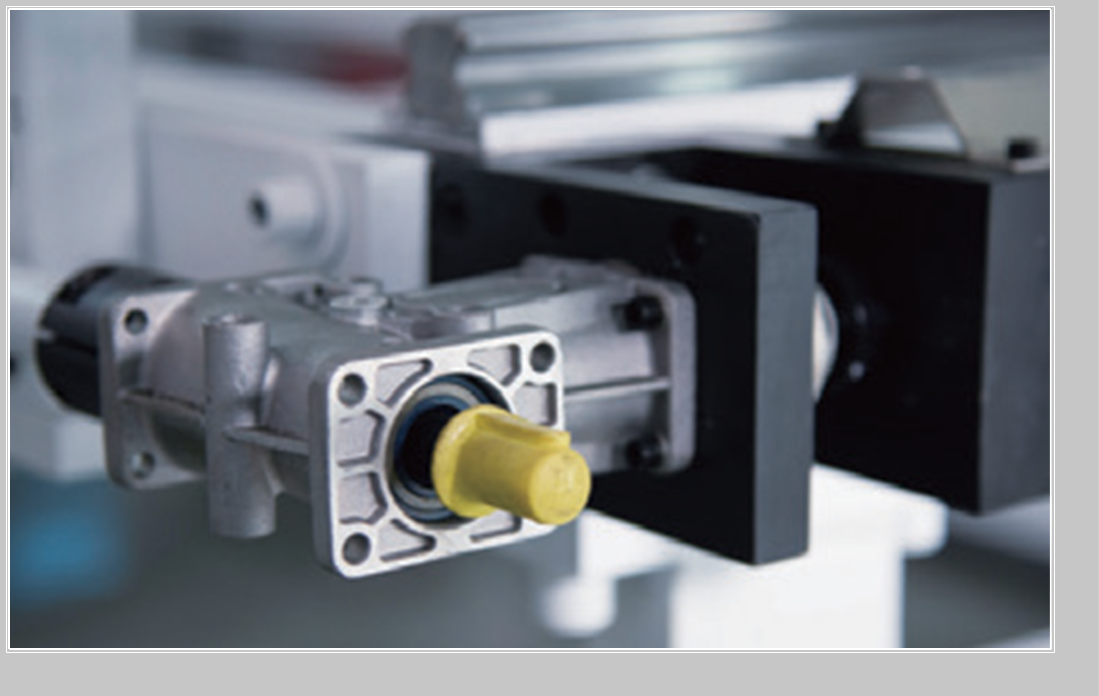

Nhánh chữ T với độ chính xác cao
Truyền động ổn định, độ ồn thấp, chính xác cao, vỏ được đúc và dập khuôn 1 lần, tuổi tho cao
CHUANGHENG CNC CHG66
Màn hình cảm ứng CNC 15 inch Nhập kích cỡ nhanh chóng
Hiển thị sơ đồ hiệu quả uốn
Chức năng thay đổi nền
Khi máy hoạt động, quá trình bào rãnh không thay đổi, không giật, dừng dao
Công nghệ bào hộp một lần
Chức năng sắp xếp
Chức năng khấu trừ kích thước tự động
Chức năng thu dao
Chức năng bước nhảy
Ghi nhớ quá trình khi mất điện đột ngột
Chức năng bộ nhớ đám mây công nghiệp tùy chọn
Chức năng tạo rãnh tại điểm cố định
