Tập trung vào chất lượng và hiệu quả, có thể bào kép 0-150mm trong một lần, làm việc thông minh hơn
Đặc trưng của máy bào rãnh chữ V CNC kiểu đứng, loại bào rãnh kép dòng LY series
Bàn và khung máy có độ cứng cao, được xử lý với nhiệt độ cao sau khi hàn, đảm bảo tính chính xác duy trì ổn định và bền bỉ
Hệ thống điều khiển dao cùng một lúc để bào một rãnh hoặc hai rãnh, hiệu quả gấp đôi
Hệ thống di chuyển vít me bi, thanh dẫn hướng tuyến tính, giá đỡ và bánh răng, cải thiện độ chính xác và độ bền của máy Cơ chế bào tự động
Thông số kỹ thuật của máy bào rãnh chữ V CNC kiểu đứng, loại bào rãnh kép dòng LY series
| Model | Khả năng bào rãnh (inox) | Trục A | Trục X | Trục Z | Độ chính xác vị trí | Số lượng thiết bị chấn | Số lượng kẹp | Số lượng hộp dao | Kích thước | |||||||||||||
| Độ dài tối đa | Chiều rộng tối đa | Độ dày | Hành trình tối đa | Tốc độ cắt | Tốc độ thu dao | Hành trình tối đa | Tốc độ thu dao | Hành trình tối đa | Tốc độ di chuyển | Trục A | Trục X | Trục Z | ||||||||||
| mm | mm | m/p | m/p | mm | m/p | mm | m/p | mm | mm | |||||||||||||
| LY-1250×3200 | 3200 | 1250 | 0.3-4 | 3200 | 60-80 | 100-120 | 1250 | 20 | 40 | 3.5 | ±0.10 | ±0.02 | ±0.02 | 12 | 11 | 2 | 5700 | 3200 | 2200 | |||
| LY-1250×4200 | 4200 | 1250 | 0.3-4 | 4200 | 60-80 | 100-120 | 1250 | 20 | 40 | 3.5 | ±0.10 | ±0.02 | ±0.02 | 16 | 15 | 2 | 6500 | 3200 | 2200 | |||
| LY-1500×3200 | 3200 | 1500 | 0.3-4 | 3200 | 60-80 | 100-120 | 1250 | 20 | 40 | 3.5 | ±0.10 | ±0.02 | ±0.02 | 16 | 15 | 2 | 5700 | 3500 | 2200 | |||
| LY-1500×4200 | 4200 | 1500 | 0.3-4 | 4200 | 60-80 | 100-120 | 1500 | 20 | 40 | 3.5 | ±0.10 | ±0.02 | ±0.02 | 16 | 15 | 2 | 6500 | 3500 | 2200 | |||
| LY-1500×6000 | 5000 | 1500 | 0.3-4 | 5000 | 60-80 | 100-120 | 1500 | 20 | 40 | 3.5 | ±0.10 | ±0.02 | ±0.02 | 23 | 22 | 2 | 8000 | 3500 | 2350 | |||
| LY-2000×5000 | 6000 | 2000 | 0.3-4 | 6000 | 60-80 | 100-120 | 2000 | 20 | 40 | 3.5 | ±0.10 | ±0.02 | ±0.02 | 19 | 18 | 2 | 7000 | 4000 | 2350 | |||
| LY-2000×6000 | 6000 | 2000 | 0.3-4 | 6000 | 60-80 | 100-120 | 2000 | 20 | 40 | 3.5 | ±0.10 | ±0.02 | ±0.02 | 23 | 22 | 2 | 8000 | 4000 | 2350 | |||
Cấu hình tiêu chuẩn của máy bào rãnh chữ V CNC kiểu đứng, loại bào rãnh kép dòng LY series

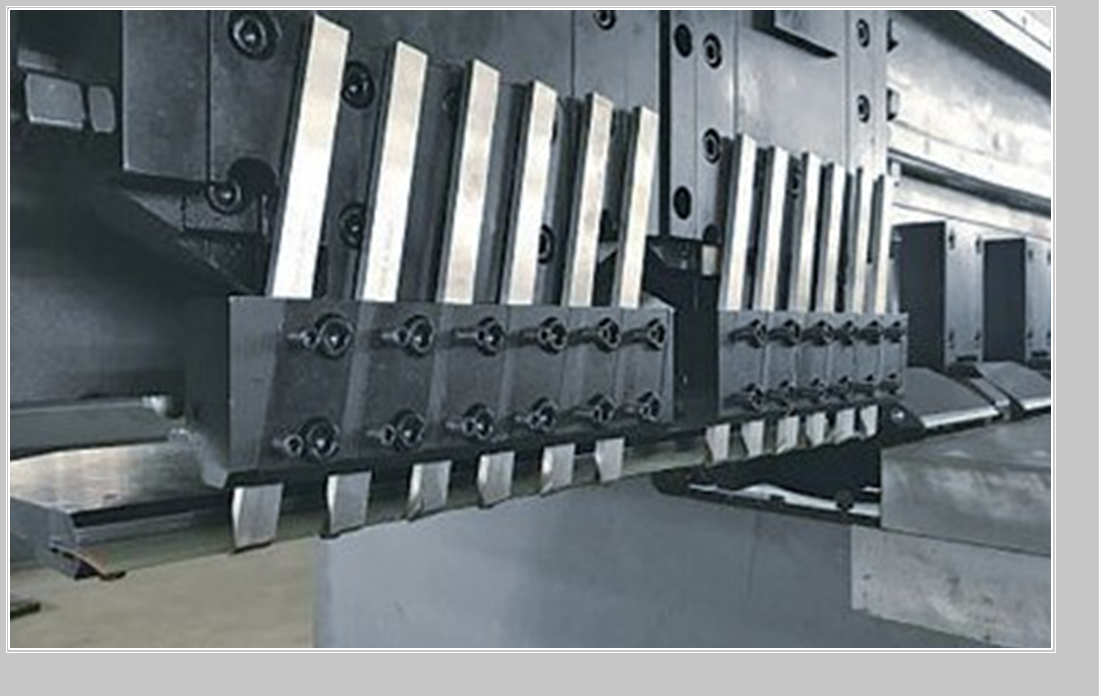

Thiết bị loại bỏ mạt sắt (tùy chọn)
Khi có mạt sắt bám trên dao, chúng sẽ bị loại bỏ nhờ vào c chế loại bỏ mạt sắt thông qua hệ thông điều khiển, không cần thao tác thủ công, đảm bảo an toàn và tiết kiệm thời gian

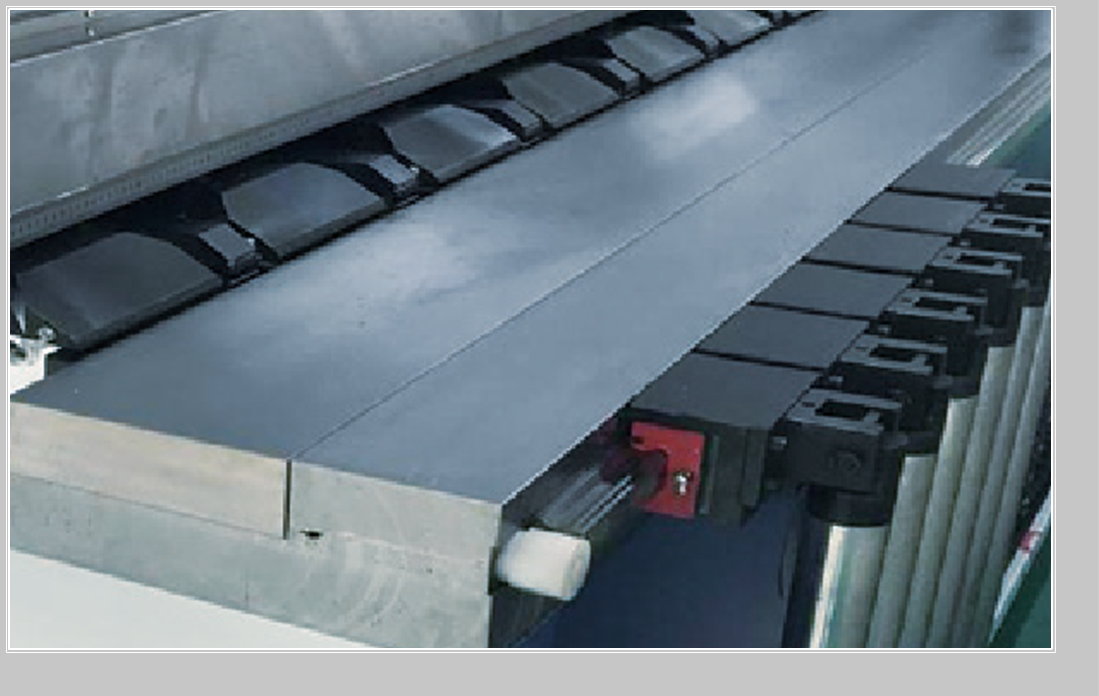

Bàn máy linh hoạt
Bàn làm việc bằng vật liệu 42CrMo, sau khi rèn, tôi, làm nguội, giúp cải thiện đáng kể tuổi thọ sử dụng. Bàn làm việc (khoảng cách giữa các rãnh 150mm) có thể được tinh chỉnh để giảm độ mỏi. Biến dạng có thể được điều chỉnh và kiểm soát để đảm bảo độ chính xác gia công khi sử dụng lâu dài

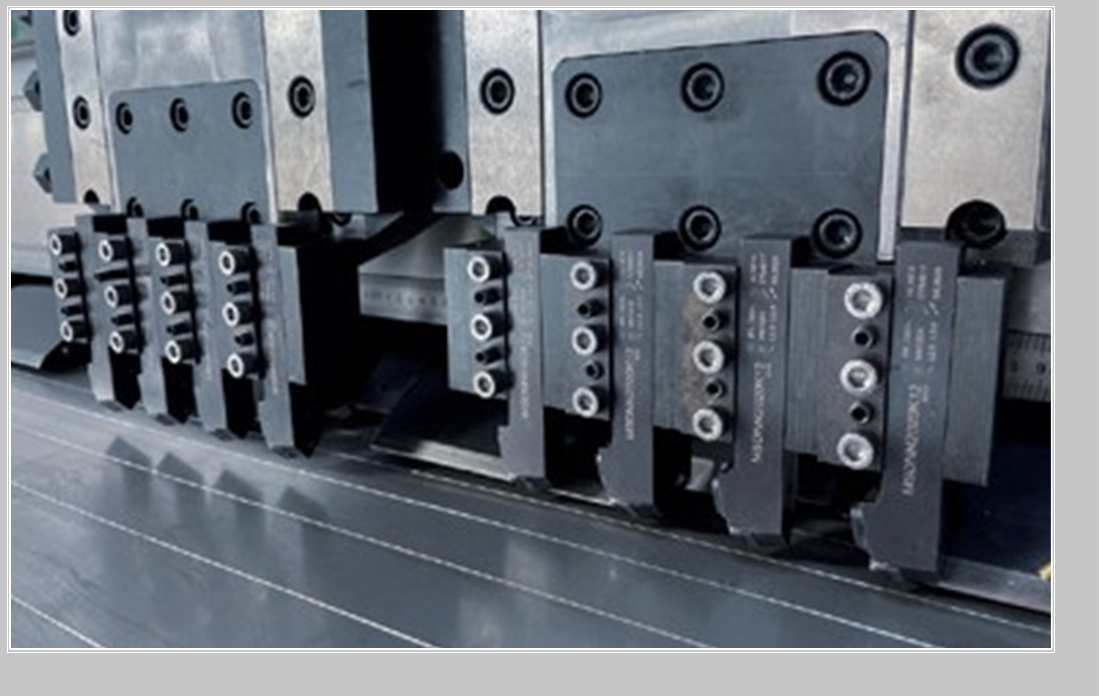

Đài dao kép
Đài dao với 8-12 dao, bào rãnh kép 0-1500mm trong một lần Cắt từ bên phải, thu dao nhanh sau khi kết thúc hành trình cắt

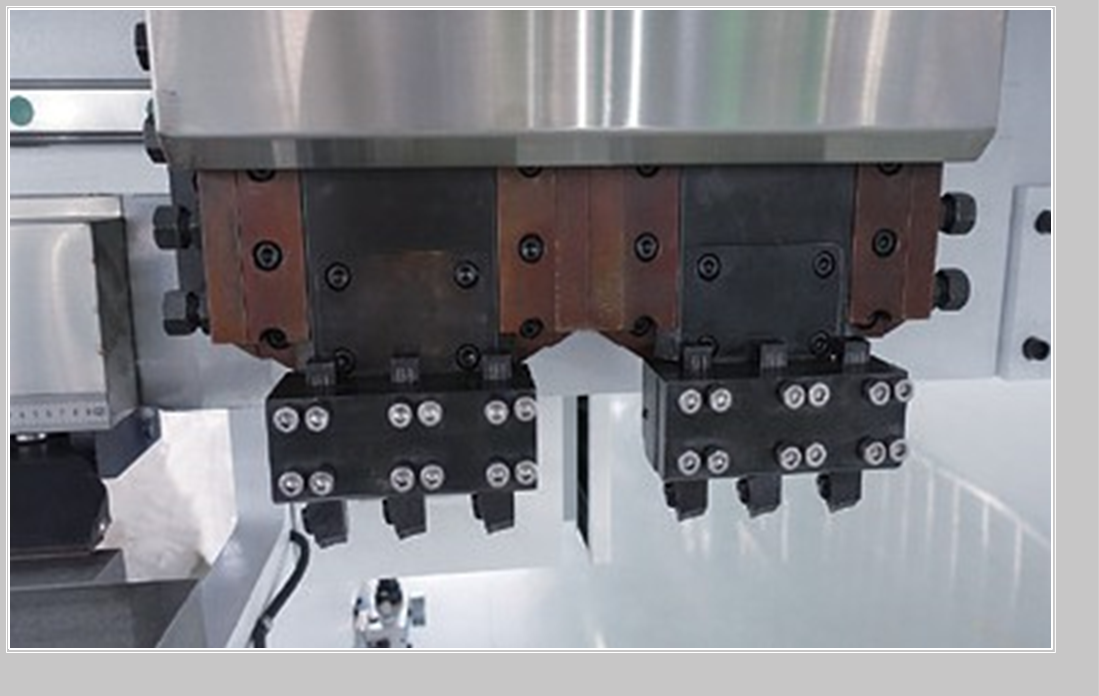

Thiết bị làm nguội đài dao
Hệ thống thổi nguội bên trong thông minh, giúp bảo vệ dao khi cắt, kéo dài thời gian sử dụng

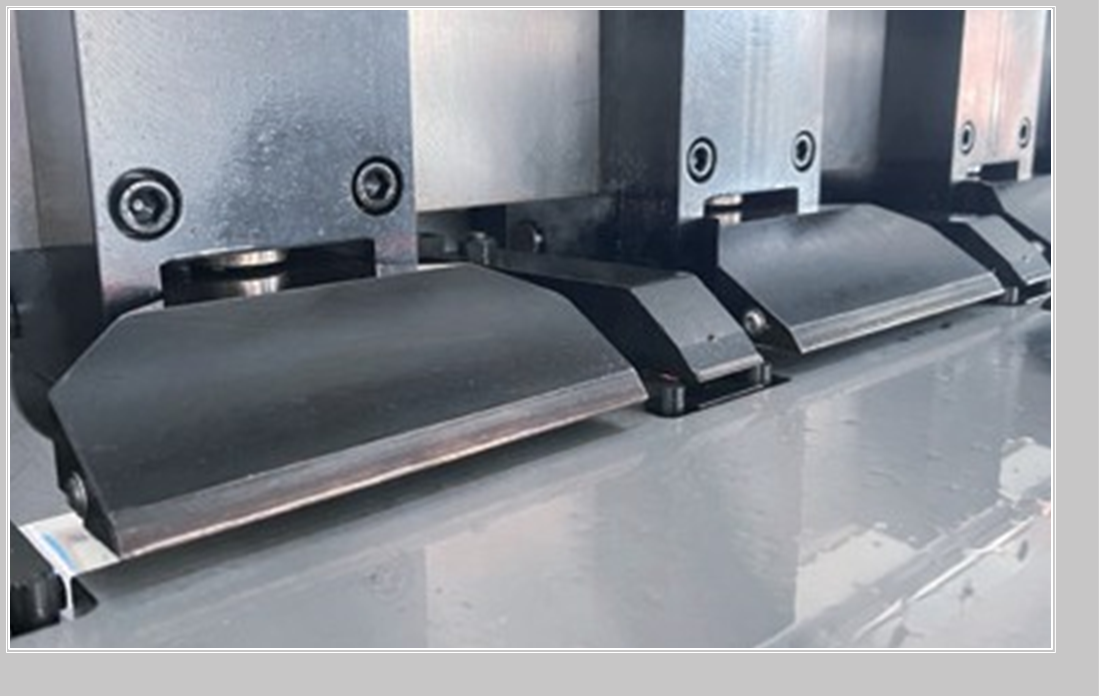

Kẹp thủy lực
Áp suất lớn, vật liệu dao chấn cứng cáp và chắc chắn

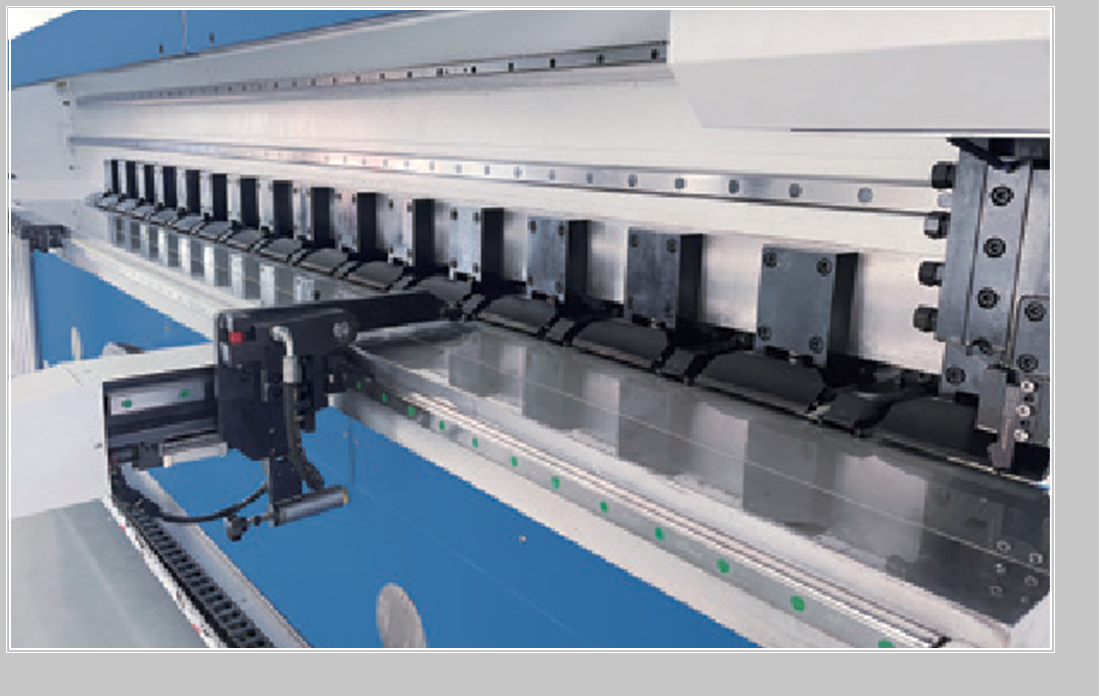

Thiết bị điều áp di chuyển phụ trợ phía trước
Điều khiển bởi hệ thống CNC, dịch chuyển đồng bộ với đài dao, đảm bảo quá trình bào rãnh chính xác, thông minh, thuận tiện
