Phân loại giá dao máy phay đứng CNC chính xác cao VTC 40C và VTC 40D XKNC – Kitamura
Giá dao VTC-40C

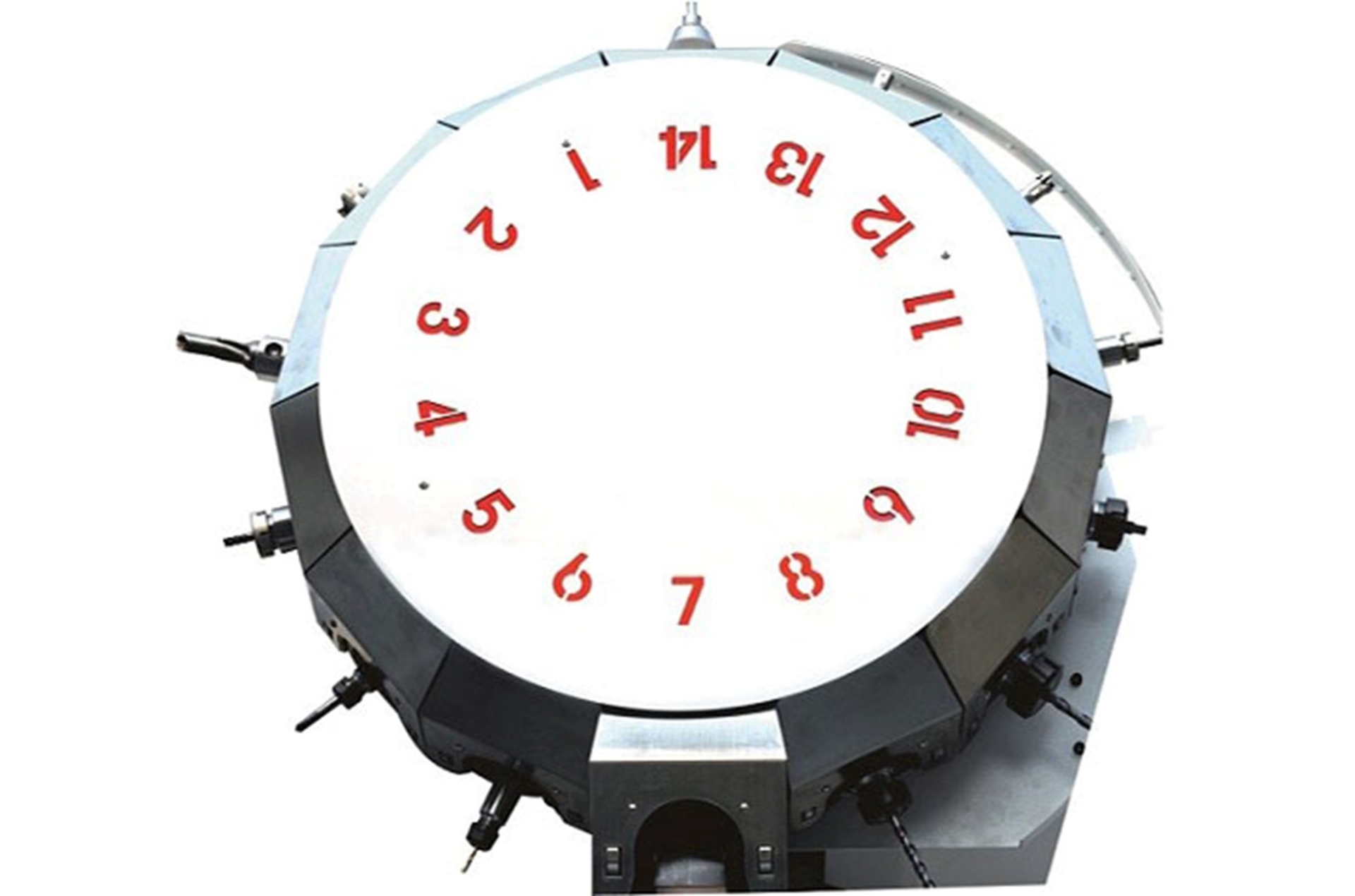

Giá dao VTC-40C bao gồm 14 dao, giá dao cố định, dao cụ có thể thay đổi, máy cung cấp thay đổi dao cụ đáng tin cậy và nhanh chóng bằng cách rút ngắn thời gian chuẩn bị

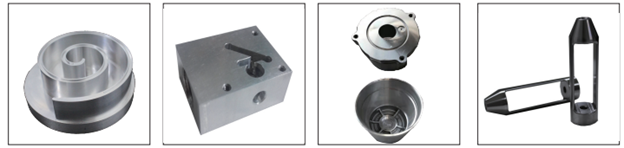

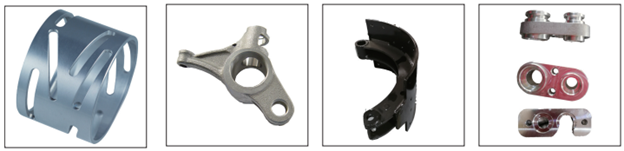

Giá dao VTC-40D

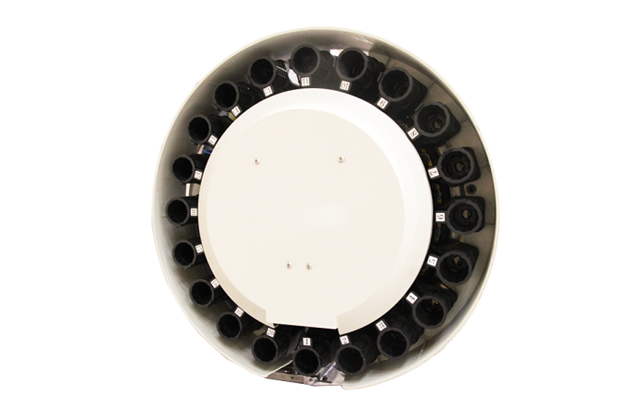

Áp dụng với giá dao kiểu đĩa có sức chứa lớn 20 vị trí, kết hợp với cơ chế thay dao cụ CAM để đạt được sự thay dao nhanh, công nghệ thay đổi kích thước dao cụ tùy chọn có thể cải thiện tính linh hoạt trong sản xuất cho người dung
Tính năng của máy phay đứng CNC chính xác cao VTC 40C và VTC 40D XKNC – Kitamura
Cấu trục cơ học ổn định

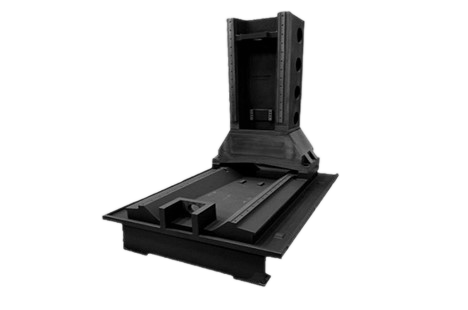

Cấu trúc cơ khí hợp lý sử dụng bệ và trụ đúc lớn để xây dựng toàn bộ chiều rộng của tổ hợp cấp phôi nhằm đảm bảo cắt ổn định và mạnh mẽ, gia công tốc độ cao, độ chính xác cao. Các bộ phận chính hoạt động của máy được cung cấp dầu bôi trơn nhằm kéo dài tuổi thọ cơ học, giảm chi phí bảo hành và giảm thời gian bảo trì.
Cấu trúc cơ học ổn định

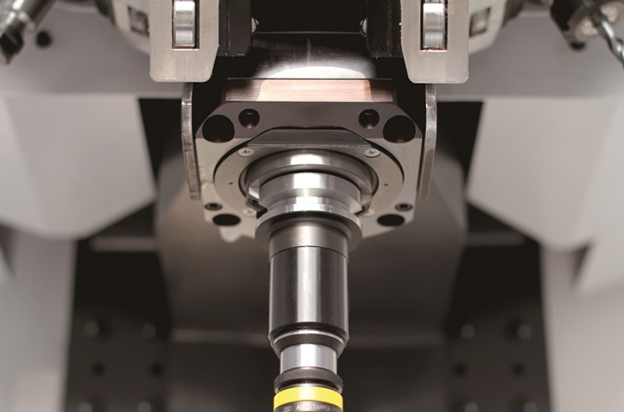

Trục chính tốc độ cao có thể đảm bảo độ chính xác cao ngay cả khi cắt tốc độ cao trong thời gian dài.
Thiết kế trục chính dễ thay thế và có thể lắp bộ làm mát dầu (tùy chọn) để giảm biến dạng nhiệt.
Thế hệ trục chính động cơ mới (phụ kiện tùy chọn VTC-40D) Thế hệ cấu trúc trục chính động cơ mới với tốc độ lên đến 15.000 vòng/phút. Không có dây đai và các liên kết truyền động khác, hoạt động ổn định hơn và tốc độ chính xác hơn. Đảm bảo bước máy ổn định trong quá trình ta rô, cải thiện độ chính xác bước trong quá trình phay ren và do đó cải thiện chất lượng bề mặt của phôi.

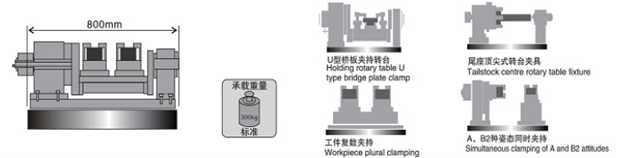

Diện tích rộng của bàn làm việc có thể phù hợp với nhiều phương pháp lắp đặt khác nhau

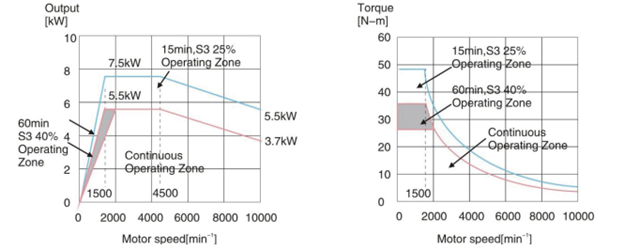

Biểu đồ đường cong công suất và mô men xoắn

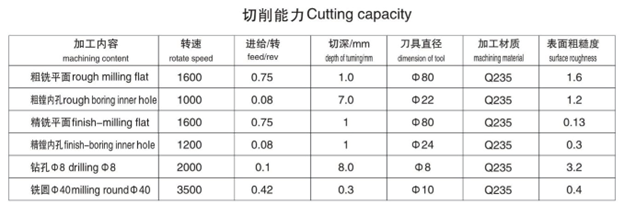

Khả năng cắt

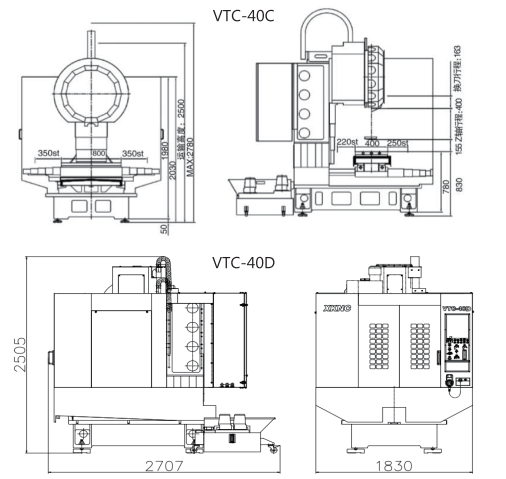

Sơ đồ kích thước máy phay đứng CNC chính xác cao VTC 40C và VTC 40D XKNC – Kitamura
Thông số kỹ thuật máy phay đứng CNC chính xác cao VTC 40C và VTC 40D XKNC – Kitamura
| Thông số kỹ thuật | VTC-40C | VTC-40D | |
| Giá dao | Công suất giá dao | 14 | 20 |
| Biểu mẫu thay dao tự động | tự động | tự động | |
| Thông số giá dao | MAS-BT40 | MAS-BT40 | |
| Thông số đinh tán chìm | MAS-P40T-1 | MAS-P40T-1 | |
| Chiều dài dao tối đa | 250mm | 250mm | |
| Đường kính dao tối đa | 100mm | 125mm | |
| Khối lượng dao tối đa | 4kg | 7kg | |
| Khoảng cách dao tới dao (T-T) | 1.6 giây | 1.6 giây | |
| Chu kỳ thay dao (C-C) | 3.2 giây*1 | 4.9 giây*1 | |
| Trục chính | Tốc độ quay trục chính tối đa | 6000v/p hoặc 10000v/p | 6000v/p hoặc 10000v/p |
| Trục chính có động cơ (lựa chọn) | - | 15000v/p | |
| Độ côn lỗ trục chính | BT40 7:24 | BT40 7:24 | |
| Bàn làm việc | Tải bàn | 300kg | 300kg |
| Kích thước bàn (DxR) | 800mm×400mm | 800mm×400mm | |
| Hành trình | Hành trình trục X | 700mm | 700mm |
| Hành trình trục Y | 500mm | 500mm | |
| Hành trình trục Z | 400mm | 550mm | |
| Khoảng cách từ trục chính đến bàn | 185mm-585mm | 185mm-735mm | |
| Tốc độ | Tốc độ nhanh trục X/Y/Z | Trục X, Y: 36m/p | Trục X, Y: 36m/p |
| Tốc độ cắt X/Y/Z | Lớn nhất 10m/p | Lớn nhất 10m/p | |
| Độ chính xác | Độ chính xác vị trí X/Y/Z | 0,005mm (toàn hành trình) | 0,005mm (toàn hành trình) |
| Độ chính xác lặp lại X/Y/Z | 0.003mm | 0.003mm | |
| Động cơ | Động cơ trục chính | 5.5/7.5KW | 5.5/7.5KW |
| Động cơ trục chính có động cơ | 11.0/18.0KW | 11.0/18.0KW | |
| Động cơ tiến dao | Trục X, Y: 31.8KW | Trục X, Y: 31.8KW | |
| Làm mát | Lưu lượng bơm làm mát | 120L/p | 120L/p |
| Thông số khác | Kích thước tổng thể (DxRxC) | 2707×1830×2785mm | 2707×1830×2505mm |
| Khối lượng máy | 2620kg | 3000kg | |
| Điện áp | 15KVA, AC200V±10%，50Hz | 15KVA, AC200V±10%，50Hz | |
| Áp suất và lưu lượng nguồn không khí | 0.4Mpa，100N/p | 0.4Mpa，100N/p | |
Thông số bộ điều khiển CNC của máy phay đứng CNC chính xác cao VTC 40C và VTC 40D XKNC – Kitamura
| Mục | Thông số bộ điều khiển CNC |
| Hệ thống CNC | FANUC 0i MF |
| Trục điều khiển | Số trục điều khiển tối đa: 5 trục; số trục điều khiển đồng thời: 4 trục |
| Kiểu đầu vào | Đơn vị cài đặt tối thiểu: 0,001mm |
| Đơn vị di chuyển tối thiểu: 0,001mm | |
| Mã tuyệt đối/tăng dần | |
| Đầu vào dấu thập phân | |
| Nội suy | G00: định vị |
| G01: tuyến tính | |
| G02/G03: tròn | |
| Nội suy Ren | |
| Tiến dao | Tiến dao bằng tay: 0.001/0.01.0.0/0.2 |
| Công suất tiến dao cắt 0~150% (bước 10%) | |
| Lưu trữ và chỉnh sửa chương trình | Dung lượng lưu trữ chương trình: 512Kbyte |
| Tìm kiếm số chương trình | |
| Tìm kiếm số thứ tự | |
| Số chương trình đăng nhập: 400 | |
| Chỉnh sửa mã nền | |
| Hoạt động và hiển thị | Màn hiển thị: LCD màu 8.4” |
| Bàn phím MDI tích hợp | |
| Hiển thị cảnh báo | |
| Hiển thị lịch sử cảnh báo | |
| Chức năng đầu vào/đầu ra | Giao diện R45J, USB, thẻ CF |
| Chức năng MST | Chức năng phụ: chữ số M2 |
| Tốc độ trục chính: S 5 đơn vị | |
| Thay dao ATC: Chữ số T2 | |
| Chức năng hoạt động | Giai đoạn duy nhất |
| Chọn điểm dừng: M01 | |
| Para jumping | |
| Chạy khô | |
| Dừng chương trình: M00 | |
| Nút tạm dừng chương trình/Feed hold | |
| Chức năng lập trình | Kiểm tra dừng chính xác: G61 |
| Chương trình con: M98/M99 | |
| Chương trình macro người dùng | |
| Chu trình đóng hộp để khoan: G73/G74/G76/G81 | |
| Hệ tọa độ của máy | Quay lại điểm tham chiếu: G28 |
| Quay lại điểm tham chiếu thứ hai: G30 | |
| Quay lại điểm tham chiếu thứ 3/4: G30/P3 | |
| Cài đặt hệ tọa độ phôi:G92 | |
| Lựa chọn hệ tọa độ phôi: G54~G59 | |
| Lệnh tọa độ cực | |
| Số lượng hệ tọa độ phôi kèm theo: 48 bộ | |
| Giao diện đầu vào và đầu ra: G10 | |
| Hệ tọa độ quay | |
| Bù độ chính xác cơ học | Bù độ phản ứng ngược |
| Bù lỗi bước vít loại lưu trữ | |
| Chức năng hỗ trợ tự động | Chức năng bỏ qua: G31 |
| An toàn và bảo trì | Dừng ngay lập tức |
| Kiểm tra giới hạn hành trình lưu trữ | |
| Chức năng tự chẩn đoán |
Phụ kiện tiêu chuẩn
| Phụ kiện tiêu chuẩn | Số lượng |
| Hệ thống bôi trơn tập trung | 1 bộ |
| Thiết bị chiếu sáng | 1 bộ |
| Bệ máy | 1 bộ |
| Hộp dụng cụ | 1 bộ |
| Khóa cửa an toàn | 1 bộ |
| Phớt kín cho mặt trước của trục chính | 1 bộ |
| Phớt kín trục X, Y | 1 bộ |
| Thiết bị xả cắt | 1 bộ |
| Thiết bị xả phoi | 1 bộ |
| Hộp cầm tay | 1 bộ |
Phụ kiện lựa chọn
| Trụ nâng cao | Điều hòa không khí cho tủ điện |
| Chức năng làm mát cho vít me rỗng | Bộ đếm linh kiện |
| Chức năng làm mát cho mặt bích động cơ | Giao diện RS232 |
| Bàn xoay 4 trục | Đèn tín hiệu 3 màu |
| Bàn xoay 5 trục | Thiết bị bảo vệ rò rỉ điện |
| Phát hiện dao cụ bị hỏng | Báo động áp suất không khí |
| Cửa tự động | Máy biến áp 15KVA |
| Bộ thu sương dầu | Giao diện internet RJ45 |
| Băng tải phoi tự động | Thiết bị làm mát bên trong trục chính |
| Súng xúc rửa | Trục chính có động cơ 15000 vòng/phút |
