Phân loại máy phay đứng CNC chính xác cao KVC 700C/700D và KVC 850 XKNC – Kitamura
Máy phay đứng CNC chính xác cao KVC 700C/700D XKNC – Kitamura
Máy phay đứng KVC700C/KVC700D kế thừa kinh nghiệm phong phú trong sản xuất trung tâm gia công của công ty TNHH Kyrgyzstan Nhật Bản. Máy phay đứng KVC-700 dựa trên công nghệ tinh vi của Kitamura trong sản xuất chính xác, chuôi BT40 phổ thông, máy đáng tin cậy, dễ bảo trì. Đặc biệt thích hợp cho điện thoại di động, máy tính, máy ảnh, ô tô, xe máy, khuôn nhỏ và gia công các bộ phận thông thường.
Máy phù hợp với lựa chọn giá dao có sức chứa 15 dao, hoạt động đáng tin cậy, dễ bảo trì.

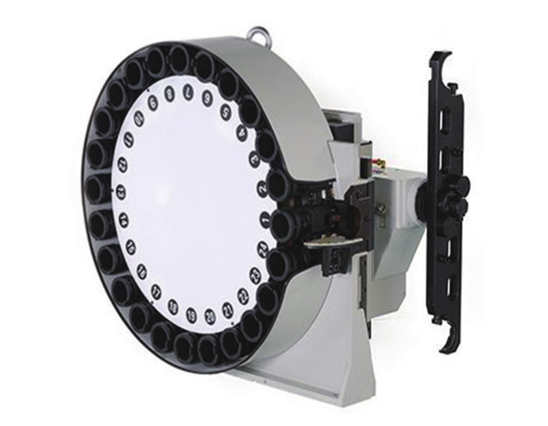

Giá dao 24 vị trí, có thể thay đổi dao cụ ngẫu nhiên, tùy chọn nhiều dao cụ và chức năng khác nhau.
Các mẫu sản phẩm của gia công phay
Máy phay đứng CNC chính xác cao KVC 850 XKNC – Kitamura
KVC850 là một loại máy phay đứng đa năng có các tính năng về phạm vi gia công rộng, thân máy chắc chắn và độ chính xác cao, được XKNC phát triển và thiết kế dựa trên nhu cầu thị trường. Đây là một loại máy nâng cấp và tối ưu hóa hiện có, cải thiện khả năng gia công. Cấu trúc máy bố trí kiểu chữ C, bàn làm việc và bàn trượt dọc di chuyển theo trục Y và trục X, hộp trục chính và trụ di chuyển theo trục Z, trục chính được truyền động trực tiếp bằng động cơ servo, giá dao kiểu đĩa 24 vị trí. Máy phay đứng KVC 850 phù hợp cho việc khoan, taro, doa và phay mạnh, được sử dụng rộng rãi trong gia công thô và hoàn thiện Thân hộp, Đầu xi lanh, Thân van, Khuôn, Đế và Vỏ.

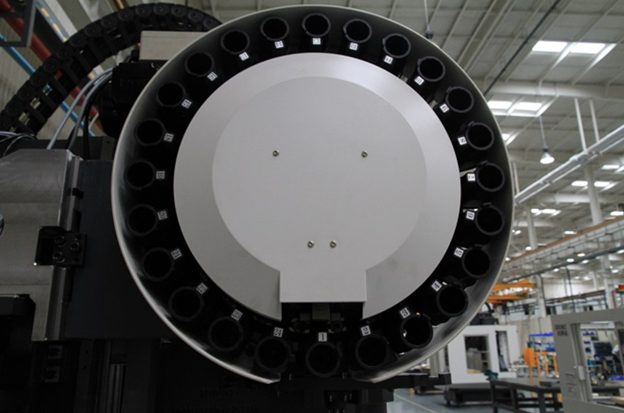

Giá dao cụ kiểu đĩa 24 vị trí, có thể thay đổi dao cụ ngẫu nhiên, tùy chọn nhiều dao cụ và chức năng khác nhau.

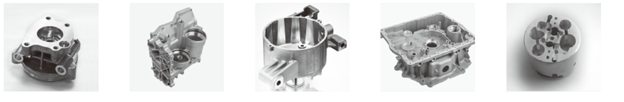

Các mẫu sản phẩm của gia công phay

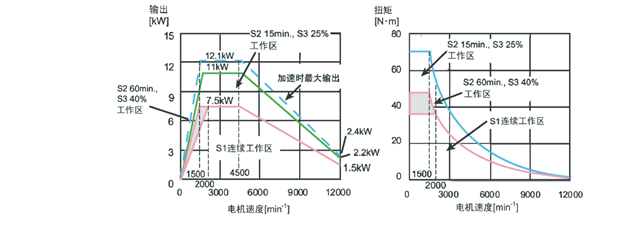

Biểu đồ đường cong công suất và mô men xoắn
Đặc tính phay đứng CNC chính xác cao KVC 700C/700D và KVC 850 XKNC – Kitamura

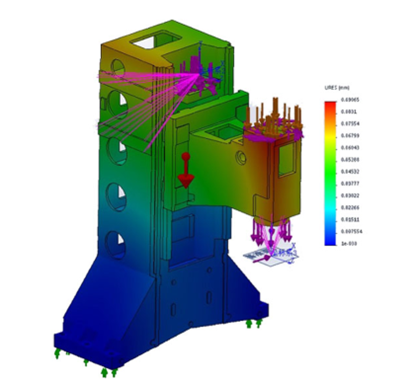

1.Cấu trúc được tối ưu hóa bằng phương pháp phân tích phần tử Pnite, có ưu điểm là độ cứng tốt, bộ phận chuyển động nhẹ và đối xứng nhiệt.
2.Trục X, Y, Z sử dụng thanh dẫn hướng tuyến tính vít me bi có độ cứng cao giúp tăng độ chính xác vị trí và tốc độ phản hồi động ở mức cao.
3.Trục X, trục Y và trục Z chọn thanh dẫn hướng tuyến tính vít me bi có độ cứng cao và bộ truyền động cặp vít me bi giúp duy trì độ chính xác vị trí và tốc độ phản hồi động ở mức cao.
4. KVC700D, KVC850 có giá dao kiểu đĩa 24 vị trí, có thể thay đổi dao cụ ngẫu nhiên, tùy chọn nhiều loại dao cụ và chức năng khác nhau.
5.Cấu trúc trục chính kết nối trực tiếp có độ cứng cao, mô-men xoắn lớn.

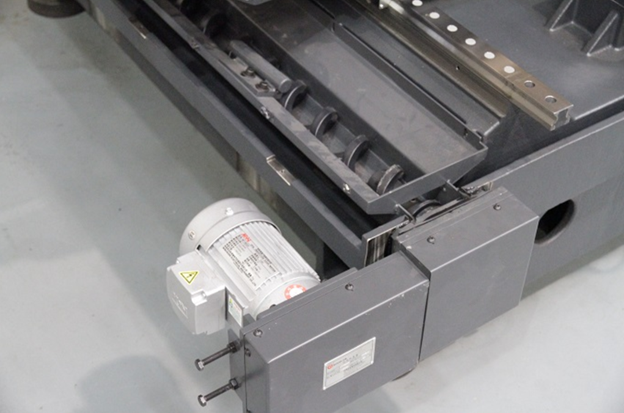

6.Rãnh loại bỏ phoi nghiêng lớn được trang bị bơm Bow lớn và điện áp cao có thể xả phoi nhanh chóng và dễ dàng. (Đây là Phụ kiện tiêu chuẩn của KVC850)
Sơ đồ kích thước máy phay đứng CNC chính xác cao KVC 700C/700D và KVC 850 XKNC – Kitamura

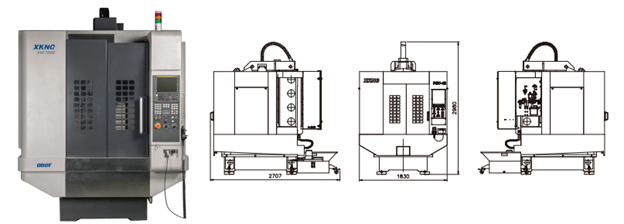

Sơ đồ kích thước máy phay đứng CNC chính xác cao KVC 700C/700D XKNC – Kitamura

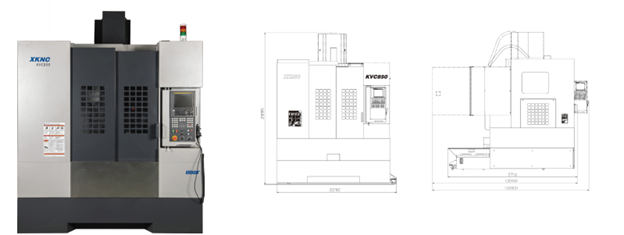

Sơ đồ kích thước máy phay đứng CNC chính xác cao KVC 850 XKNC – Kitamura
Thông số kỹ thuật máy phay đứng CNC chính xác cao KVC 700C/700D và KVC 850 XKNC – Kitamura
| Thông số kỹ thuật | KVC 700C | KVC 700D | KVC 850 | ||
| Trục chính | Độ côn lỗ trục chính | 7/24 số 40 | |||
| Tốc độ tối da | 8000/12000 v/p | ||||
| Tốc độ taro tối đa | 4000v/p |
|
| ||
| Động cơ trục chính | 7.5/11KW | ||||
| Trục chính điện tử | Tốc độ lớn nhất |
| 15000v/p | ||
| Mô-men xoắn đầu ra CW |
| 30Nm | |||
| Mô-men xoắn đầu ra tối đa |
| 34.6Nm | |||
| Động cơ trục chính |
| 16/18.5kW | |||
| Bàn làm việc | Khoảng cách từ trục chính đến bàn | 205~605mm | 190~740mm | 180~710mm | |
| Kích thước bàn DxR | 800×400mm | 1000×480mm | |||
| Tải bàn | 500kg | ||||
| Trục X | Hành trình | 700mm | 850mm | ||
| Tốc độ hành trình nhanh | 36m/p | ||||
| Tốc độ tiến dao cắt | 10m/p | ||||
| Công suất | 1.8kW | ||||
| Trục Y | Hành trình | 500mm | |||
| Tốc độ hành trình nhanh | 36m/p | ||||
| Tốc độ tiến dao cắt | 10m/p | ||||
| Công suất | 1.8kW | ||||
| Trục Z | Hành trình | 400mm | 550mm | 530mm | |
| Tốc độ hành trình nhanh | 48m/p | 36m/p | |||
| Tốc độ tiến dao cắt | 10m/p | ||||
| Công suất | 3.0kW | ||||
| Giá dao | Thông số giá dao | BT40 | |||
| Thông số đinh tán chìm/Blind River | MAS-P40T-1 | ||||
| Sức chứa giá dao | 15 cái | 24 cái |
| ||
| Khối lượng dao lớn nhất | 4kg | 8kg |
| ||
| Tổng khối lượng dao | ≤40kg | ≤120kg |
| ||
| Đường kính dao lớn nhất | Φ100mm | Φ150mm |
| ||
| Chiều dài dao lớn nhất | 250mm | 300mm |
| ||
| Dao tới dao/tool to tool | 2.7 giây | 1.5 giây | 1.55 giây | ||
| Chy kỳ thay dao | 3.5 giây*¹ | 3.5 giây*¹ | |||
| Khả năng làm việc | Khoan | Φ30mm | |||
| Taro | M24 | ||||
| Phay | 120cm³ | ||||
| Độ chính xác vị trí | 0.005mm（toàn hành trình)*² | ||||
| Độ chính xác vị trí lặp lại | 0.003mm*² | ||||
| Điện áp |
| 20KVA AC200±10% 50Hz±1Hz （26KVA KVC700D toàn hành trình) | |||
| Nguồn khí |
| 0.4Mpa 100L/p | |||
| Thể tích bể dầu |
| 200L | 350L | ||
| Kích thước máy DxRxC |
| 2707×1830×2980mm | 2707×1930×2980mm | 2292×2716×2895mm | |
| Khối lượng máy |
| 3500kg | 4000kg | 4900kg | |
Thông số kỹ thuật bộ điều khiển CNC của máy phay đứng CNC chính xác cao KVC 700C/700D và KVC 850 XKNC – Kitamura
| Mục | Thông số bộ điều khiển CNC |
| Hệ thống CNC | FANUC 0i MF Plus |
| Số lượng trục điều khiển | 5 trục |
| Số lượng trục điều khiển đồng thời | 4 trục |
| Hệ thống đầu vào | MDI, giá trị tuyệt đối/tăng dần |
| Dung lượng bộ nhớ | 2 Mbyte |
| Nội suy | Tuyến tính, tròn, xoắn ốc |
| Đơn vị kiểm tra nhỏ nhất | 0.0001mm |
| Lượng tăng lệnh nhỏ nhất | Trục X: 0.001mm |
| Trục Y: 0.001mm | |
| Trục Z: 0.001mm | |
| Bù vị trí dao cụ | Bù hình dạng: ±99999.99mm |
| Bù hao mòn: ±9.999mm | |
| Tốc độ di chuyển tay quay | 0.1/0.01/0.001mm |
| Tốc độ tiến dao | 0~150% |
| Tốc độ tiến dao nhanh | F0, 25, 50, 100% |
| Dao diện truyền dữ liệu | CF/Ethernet/USB |
| Chuyển đổi hệ Inch/ hệ mét | X |
| Hệ thống tọa độ phôi (G52~G59) | X |
| Thêm 48 bộ hệ thống tọa độ phôi G54.1 | X |
| Chương trình macro người dùng bổ sung biến công khai #100~#199, #500~#999 | X |
| Hệ tọa độ xoay G68, G69 | X |
| Chu trình khoan đóng hộp (G73/G74/G76/G81~G89) | X |
| Khả năng truy cập thứ hai (mã B) | ✓ |
| Chức năng bỏ qua tự động G31 | X |
| Bù dao cụ | 400 |
| Biên tập chương trình nền | X |
| Số chương trình đăng nhập | 400 |
| Hiển thị giờ làm việc/Số lượng bộ phận | X |
| Hiển thị đồ họa (Hiển thị đường dẫn dao cụ) | X |
| Hiển thị đồ họa động | X |
| X tiêu chuẩn, ✓ tùy chọn | |
Phụ kiện tiêu chuẩn
Thiết bị bôi trơn tập trung
Bộ chiếu sáng
Hỗ trợ bệ máy
Khóa cửa an toàn
Mối hàn kín cho mặt trước trục chính
Mối hàn kín cho trục X & Y
Thiết bị xả nước cắt
Hộp cầm tay
Hộp dụng cụ
Phụ kiện lựa chọn
| Máy biến áp | Điều hòa tủ điện |
| Bàn xoay 4 trục | Giao diện Internet RJ45 |
| Bàn xoay 5 trục | Giao diện RS232 |
| Phát hiện dao cụ bị hỏng | Đèn tín hiệu 3 màu |
| Cửa tự động | Thiết bị bảo vệ rò rỉ điện |
| Bộ thu sương dầu | Báo động áp suất không khí thấp |
| Băng tải phoi | Trụ đứng cao 250mm của KVC700D |
| Súng xả |
|
