Máy cắt ống tự động xoay góc MC-425 CNC:
1. Giới thiệu máy cắt ống tự động:
Máy cắt ống tự động (máy cắt phôi tự động,máy cưa ống tự động, máy cưa phôi tự động…), thuật ngữ tiếng anh “Automatic tube cutting machine” là dòng máy cắt kim loại bán tự động trang bị hệ thống điều khiển CNC có tên gọi MC 425.
Là dòng máy cắt sắt ống kim loại bán tự động cắt nhanh, độ chính xác so với máy cưa truyền thống khá nhiều. Hệ thống gá đặt rất chắc chắn giúp vết cắt mượt và không tạo thành bavia.
Chúng ta cùng tìm hiểu sâu hơn về con máy này:
Hình ảnh mặt trước của máy cắt ống bán tự động MC-425
2. Khả năng công nghệ, đặc điểm kỹ thuật của máy:
| Mục | Tên | Đơn vị | Dữ liệu |
| 1 | Góc cắt
|
| 90o trái 45 ° – phải 45 ° |
|
| 110 x 110 | ||
|
| Ø 120 | ||
|
| Ø 70 | ||
|
| 85 x 85 | ||
|
| 120 x 90 | ||
| 2 | Điện áp | Theo yêu cầu của bạn | |
| 3 | Kích thước máy | mm | 2800 x 1300 x 2150 |
| 4 | Cân nặng | kgs | 1400 |
| 5 | Lưỡi cưa |
| Loại 425 |
| 6 | Chiều dài phôi | mm | 1000 |
| 7 | Chế độ kẹp |
| xi lanh dầu thủy lực (kẹp trái và phải) |
| 8 | Chế độ nâng hạ cụm lưỡi cắt |
| xi lanh thủy lực |
| 9 | Độ chính xác cắt ống | mm | ± 0,1mm (cắt tiếp tuyến 90 °) |
| 10 | Động cơ lưỡi cưa |
|
|
| 11 | Tốc độ quay lưỡi cưa | vòng/phút | 35 / 70RPM 60 / 120RPM |
| 12 | Công suất của động cơ servo nạp nguyên liệu | KW | 1KW |
| 13 | Công suất động cơ servo quay góc | KW | 3KW |
| 14 | Động cơ bơm làm mát | W | 90W |
| 15 | Hệ thống áp lực dầu | KW | Động cơ 2.2KW |
| 16 | Áp lực khí nén | MPa | 70MPa |
3. Cấu hình các thiết bị của máy:
| Mục | Nhà cung cấp |
| Van |
|
| Động cơ mô tơ |
|
| PLC |
|
| Ổ bi |
|
| Điện |
|
.jpg)
4. Các đặc điểm khác:
4.1.Hình dáng vật liệu cắt:
- Các loại ống: tròn, vuông, elip, ôvan, ống đặc biệt…
- Thép: chữ U, chữ I, chữ V, lập là…
4.2.Trang bị tiêu chuẩn:
- Một bộ khuôn kẹp cặp tiêu chuẩn
- Một bộ đồ sửa chữa
- Lưỡi cưa hợp kim
4.3.Trang bị tùy chọn:
- Khung cấp phôi tự động
- Khung lấp nguyên liệu tự động
- Máy làm mát khí

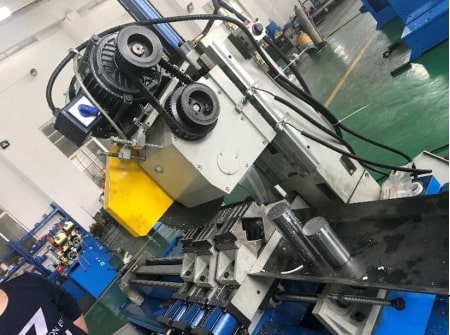

5. Một số hình ảnh máy tại phân xưởng nhà cung cấp:

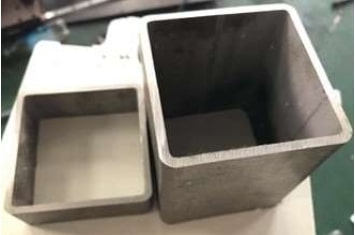

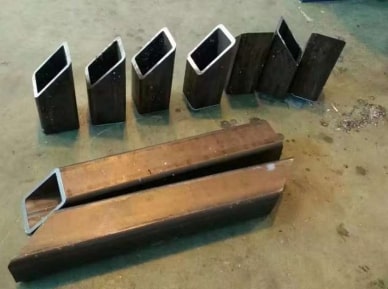

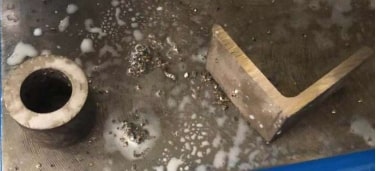

Hình ảnh sản phẩm phôi hộp gia công trên máy bán tự động MC-425
