1. Màn hình hiển thị DRO là gì?

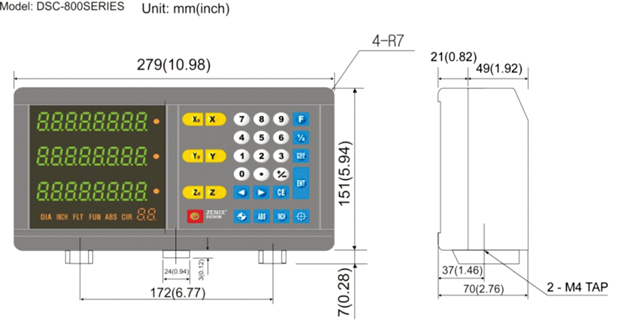

Màn hình hiển thị DRO hãng Jenix- Hàn Quốc
Màn hình hiển thị DRO (Digital Readout) hay còn gọi là màn hình hiển thị thước quang là một phần của hệ thống thước đo quang học và thước từ, là bộ phận tiếp nhận tín hiệu xung từ đầu đọc, các tín hiệu này được bộ đếm (counter) xác nhận và tiến hành tăng giảm kích thước theo số lượng xung đọc được. Jenix- một thương hiệu đến từ Hàn Quốc, nổi bật với các sản phẩm thước quang và màn hình hiển thị DRO chất lượng cao, giúp đo đạc chính xác và dễ dàng theo dõi các thông số quan trong trong quá trình sản xuất.
2.Công dụng của màn hình hiển thị DRO thương hiệu Jenix Hàn Quốc
Màn hình hiển thị DRO thương hiệu Jenix Hàn Quốc được sử dụng phổ biến trong các lĩnh vực như đo đạc vị trí, chiều dài khoảng cách của hệ thống máy gia công cơ khí như máy phay, máy tiện, máy mài, máy cắt dây EDM, máy doa ngang...
3.Phân loại màn hình hiển thị DRO thương hiệu Jenix Hàn Quốc
Màn hình hiển thị DRO thước Jenix xuất xứ Hàn Quốc (nhà sản xuất DongSahn Jenix Co., Ltd) là nhà sản xuất có uy tín lâu năm, chất lượng đã được kiểm nghiệp thực tế, hiện đang là sản phẩm được tin dùng và đánh giá cao nhất hiện nay.
Màn hình hiển thị DRO thước quang Jenix được phân loại theo số trục (số thước sử dụng), thường có loại màn hình hiển thị 1 trục, 2 trục, 3 trục và 4 trục.
Dưới đây là bảng phân loại các loại màn hình hiển thị DRO Jenix:
| STT | Model màn hình | Sử dụng cho máy công cụ | Hiển thị hành trình đo các trục |
| 1 | DSC-801M | Máy phay và các máy khác | X0/X |
| 2 | DSC-802M | X0/X, Y0/Y | |
| 3 | DSC-803M | X0/X, Y0/Y, Z0/Z | |
| 4 | DSC-804M | X0/X, Y0/Y, Z0/Z, Q0/Q | |
| 5 | DSC-801G | Máy mài | G0/G |
| 6 | DSC-802G | Y0/Y, Z0/Z | |
| 7 | DSC-802L | Máy tiện | X0/X, Z0/Z |
| 8 | DSC-803L | X0/X, Z10/Z1, Z20/Z2 |

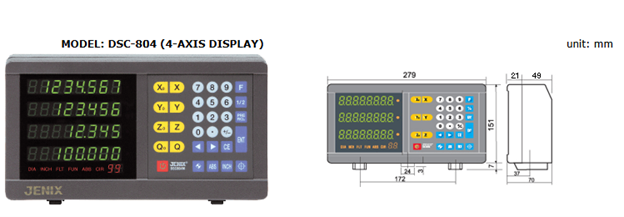

Hình ảnh màn hình hiển thị 4 trục -model: DSC-804
4.Thông số kỹ thuật màn hình hiển thị DRO thương hiệu Jenix Hàn Quốc
Thông số kỹ thuật màn hình hiển thị DRO Jenix
| Thông số kỹ thuật/Model | DSC- 801 / 802 / 803 / 804 | DSC-703EDM |
| Màn hình hiển thị | Màn hình FND xanh 7 chữ số | |
| Đơn vị hiển thị (mm/inch) | Chuyển đổi trực tiếp | |
| Độ phân giải màn hình | 0.01 / 0.005mm / 0.001mm | |
| ABS | 100 điểm | 10 điểm |
| Sao lưu bộ nhớ | 10 năm không cần nguồn | |
| Nhiệt độ hoạt động | -5℃ ~ 45℃ (23℉ ~ 113℉) | |
| Tiêu thụ điện áp | 15W | |
| Kích thước và trọng lượng | 279(W)×70(D)×151(H), 1.6kg | 279x110x151, 2.2kg |
| Nguồn cấp | AC 80 ~ 264V, 50/60Hz (điện áp tự do) | |
| Vỏ bảo vệ | Nhôm đúc áp lực | |
| Bàn phím | Được bọc màng bên ngoài | |
| Đèn chức năng | Đèn đỏ | |
| (EDM) Các bước |
| 4 bước |
Một số tính năng của màn hình hiển thị DRO Jenix
| Chức năng | Series 800 | 703EDM |
| Vòng tròn bu lông | * | * |
| Chọn chức năng trục trong vòng tròn bu lông | * | * |
| Cài đặt trước & thu hồi cài đặt trước | * | * |
| Thay đổi độ phân giải | * | * |
| Khởi tạo | * | * |
| Sao lưu bộ nhớ khi mất nguồn | * | * |
| Hiển thị số không | * | * |
| Bù tỷ lệ | * | * |
| Kiểm tra FND | * | * |
| Phân vùng 1/2 | * | * |
| ABS / INCR | 100 điểm | 10 điểm |
| mm / inch | * | * |
| Thay đổi hướng trục | * | * |
| RAD / DIA cho máy tiện | * |
|
| Tổng hợp 2 trục cho máy tiện | * |
|
| Hiển thị "Lỗi" | * |
|
| Bộ điều khiển từ xa có dây cho EDM (Máy phóng điện) | ▶ | 4 bước |
| *: Cung cấp | ||
● Vòng tròn bu lông
Vì có thể tạo tới 10.000 lỗ dọc theo chu vi của vòng tròn bu long cơ bản nên hiệu quả làm việc và sản xuất trong quá trình gia công khuôn và các bộ phận gia công tăng lên.
● ABS/INCR
Gia công gia tăng (tiến gần đến số 0) có thể sử dụng bất cứ lúc nào bằng cách đặt trước tọa độ của từng trục mà không có lỗi. Trong định vị tuyệt đối, bộ đếm JENIX có thể lưu 100 tọa độ vào bộ nhớ.
● Chuyển đổi hướng đếm
Có thể chuyển đổi hướng di chuyển, có thể chọn giá trị (+) hoặc (-).
● Cài đặt trước & thu hồi cài đặt trước
Giúp người dùng làm việc thuận tiện hơn với thao tác dễ dàng để cài đặt trước dữ liệu và thu hồi dữ liệu.
● Tổng hợp giá trị của 2 trục
Có thể sử dụng để tổng hợp hai giá trị nguồn cấp dữ liệu, giá trị tổng hợp sẽ hiển thị trên bảng hiển thị trục Y.
● Sao lưu bộ nhớ
Bằng pin tích hợp bên trong bộ đếm, dữ liệu đã lưu trước đó vẫn được lưu giữ ngay cả khi tắt nguồn.

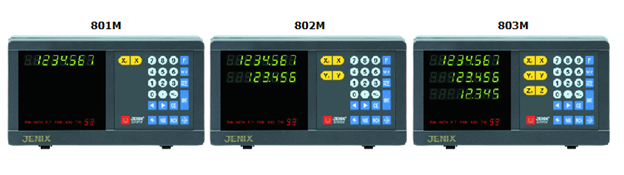

Màn hình hiển thị DRO 2 trục, 3 trục Jenix Hàn Quốc
Chúng tôi, Công ty cổ phần thương mại và công nghệ Á Châu hân hạnh là đại lý chuyên cung cấp và lắp đặt màn hình hiển thị thước quang Jenix, các dòng thước quang, thước từ Jenix tại thị trường Việt Nam.
Bên cạnh đó, chúng tôi còn cung cấp và lắp đặt trọn bộ Thước quang Jenix cho máy phay, Thước quang Jenix cho máy tiện, Thước quang Jenix cho máy cắt dây EDM...
Vui lòng liên hệ với chúng tôi qua số điện thoại công ty để được tư vấn và nhận báo giá tốt nhất. Hotline: 094 896 6655 hoặc email: attjsc@machinetools.com.vn
