1.Giới thiệu máy khoan cần dòng Z

Name: Máy khoan cần dòng Z
SKU: Máy khoan cần dòng Z
Availability: InStock
Rating: 5 (1 reviews)

Máy khoan cần hay còn gọi là máy khoan đứng, đầu khoan có thể di chuyển tịnh tiến theo phương ngang cánh tay đòn, đồng thời cánh tay đòn có thể di chuyển lên xuống qua trục tải trọng đỡ máy.

Máy khoan cần rất hữu ích trong gia công cơ khí, dùng để khoan, tạo hình, vát mép trên những chi tiết có kích thước đường kính khác nhau và có khoảng cách từ lỗ tâm đến bàn máy lớn.

2.Đặc trưng máy khoan cần dòng Z

Hiệu quả, kinh tế, và đáng tin cậy

Máy khoan cần dòng Z của hãng SMTCL đã xuất hiện hơn 1 nửa thế kỷ, máy khoan đơn giản làm việc nhanh chóng, chính xác và giảm tối thiểu tiếng ồn.

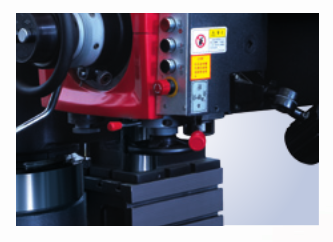

Vận hành dễ dàng: điều khiển tối ưu hóa cho việc điều chỉnh hướng quay trục chính, độ sâu khoan, vòng/phút và điểm trung tính.

đặc trưng máy khoan cần dòng Z hãng SMTCL

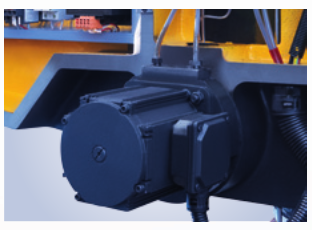

Kẹp bơm: đảm bảo tất cả các phần kẹp thủy lực hoạt động hiệu quả

Đặc trưng máy khoan cần dòng Z

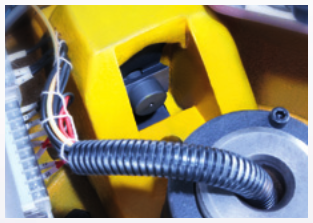

Bôi trơn tự động cho tất cả các bề mặt quan trọng.

Đặc trưng máy khoan cần dòng Z

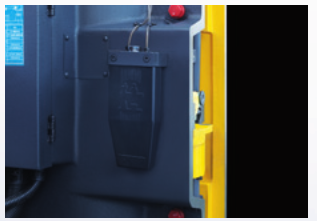

Kẹp đứng: thiết kế mâm cặp chấu vuông thủy lực đơn giản, đáng tin cậy

Đặc trưng máy khoan cần dòng Z

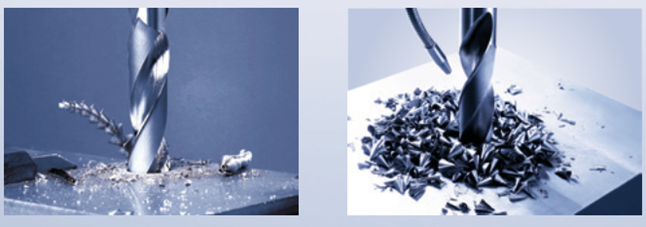

Phôi mẫu:

ảnh mẫu khoan cần

Cấu tạo máy khoan cần:


A: Hệ thống thủy lực	B: Kẹp thủy lực đầu trục chính	C: Ổ đĩa tốc độ thay đổi và bộ chọn tốc độ trục chính cắt

D: Hộp số trục chính	Phanh dừng nhanh trục chính	Công tắc hướng quay trục chính

3.Thông số kỹ thuật máy khoan cần dòng Z

Model		Đơn vị	Z3040x12/1	Z3040x16/1	Z3050x12/1	Z3050x16/1	Z3050x18/1	Z3063x20/1	Z3080x25	Z30100x31	Z30125x40
Đường kính khoan tối đa		mm	40	40	50	50	50	63	80	100	125
Khoảng cách giữa trục chính và trụ	Lớn nhất	mm	1250	1600	1250	1600	1800	2000	2500	3150	4000
Khoảng cách giữa trục chính và trụ	Nhỏ nhất	mm	350	350	350	350	350	450	500	570	600
Khoảng cách giữa trục chính và bàn	Lớn nhất	mm	1250	1250	1220	1220	1220	1600	2000	2500	2500
Khoảng cách giữa trục chính và bàn	Nhỏ nhất	mm	350	350	320	320	320	400	550	750	750
Hành trình trục chính		mm	315	315	315	315	315	400	450	500	560
Côn trục chính		Số	4#	4#	5#	5#	5#	5#	6#	6#	metric 80
Phạm vi tốc độ trục chính		Vòng/p	25-2000	25-2000	25-2000	25-2000	25-2000	20-1600	16-1250	8-1000	6.3-800
Bước tốc độ trục chính			16	16	16	16	16	16	16	22	22
Phạm vi tiếp liệu trục chính		mm	0.04-3.2	0.04-3.2	0.04-3.2	0.04-3.2	0.04-3.2	0.04-3.2	0.04-3.2	0.06-3.2	0.06-3.2
Bước tiếp liệu trục chính			16	16	16	16	16	16	16	16	16
Kích thước bàn làm việc		mm	630x500x500	630x500x500	630x500x500	630x500x500	630x500x500	800x630x500	1000x800x560	1250x800x630	1250x800x630
Hành trình đầu trục chính		mm	900	1250	900	1250	1450	1550	2000	2580	3400
Mô-men xoắn cực đại trục chính		Nm	400	400	500	500	500	980	1568	2450	3136
Động cơ trục chính		Kw	3	3	4	4	4	5.5	7.5	15	18.5
Khoảng cách nâng cánh tay xoay		mm	580	580	580	580	580	800	1000	1250	1250
Hành trình bàn trượt		mm
Khối lượng máy		Kg	3000	3500	3000	3500	3550	7000	11000	20000	28500
Kích thước máy		mm	2150x1070x2840	2500x1070x2840	2150x1070x2840	2500x1070x2840	2700x1070x2840	3080x1250x3205	3730x1400x4075	4650x1630x4525	4960x2000x4950

Model		Đơn vị	Z3140A	Z3150	Z3340	Z3350	Z3363	Z3380	Z33100x40	Z33125x40A	Z3540	Z3550
Đường kính khoan tối đa		mm	40	50	40	50	63	80	100	125	40	50
Khoảng cách giữa trục chính và trụ	Lớn nhất	mm	1600	1600	1600	1600	2000	2500	3150	4000	1600	1600
Khoảng cách giữa trục chính và trụ	Nhỏ nhất	mm	850	850	350	350	450	500	570	600	850	850
Khoảng cách giữa trục chính và bàn	Lớn nhất	mm
Khoảng cách giữa trục chính và bàn	Nhỏ nhất	mm
Hành trình trục chính		mm	315	315	315	315	400	450	500	560	315	315
Côn trục chính		Số	4#	5#	4#	5#	5#	6#	6#	metric 80	4#
