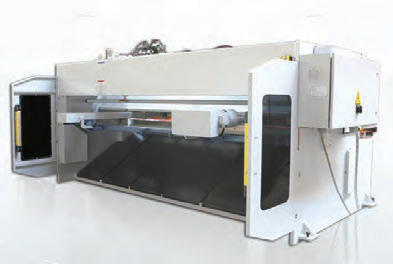

Đặc điểm kỹ thuật của máy cắt tôn thủy lực Ermaksan dòng HGS series
Hiệu suất cao, giải pháp kinh tế
Máy kinh tế cao với thiết kế hiện đại, kết cấu thép hàn chắc chắn và chất lượng cắt hoàn hảo. Lựa chọn tốt nhất khi ưu tiên máy cắt CNC HGS với tốc độ, hiệu suất và chất lượng cắt cao.
Hệ thống cữ chặn sau
Hành trình cữ chặn sau có thể điều chỉnh cung cấp khả năng cắt chính xác cao.

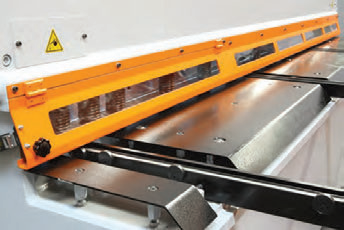

Tay đỡ vuông góc phía trước
Tấm kim loại cần cắt được giữ song song với lưỡi cắt nhờ cánh tay đỡ vuông góc phía trước, có thể đo bằng thước đo trên tay đỡ, việc cắt bằng thước đo tương tự có thể được thực hiện bằng cách gập các điểm dừng lật.
Tải tấm kim loại phía trước với vòng bi
Vòng bi giúp trượt tấm kim loại trên bàn dưới dễ dàng hơn.
Bảo vệ phía sau
2 đèn quang điện đối diện để bảo vệ theo quy định CE.
Bơm không ồn
Bơm không ồn và bền bỉ cho phép vận hành ở áp suất cao.
Dây cắt laser
Có thể thực hiện cắt góc và cắt sọc một cách thoải mái.
Thông số kỹ thuật của máy cắt tôn thủy lực Ermaksan dòng HGS series
| Model | Độ dài cắt | Khả năng cắt (42 kg/mm²) | Khả năng cắt (70kg/mm²) | Góc cắt | Hành trình mỗi phút | Số đầu kẹp phôi | Lực ép | Động cơ chính | Động cơ cữ chặn sau | Thể tích dầu |
| mm (feet) | mm (inch) | mm (inch) | ( ° ) | 1/giây | Số lượng | Tấn (Us Tons) | kW (HP) | kW (HP) | Lít (Us Gallon) | |
| HGS 2100-6 (6.8 - 0.24) | 2100 (6.8) | 6 (0,24) | 4 (0,16) | 1.2 | 28 | 11 | 9 (9,9) | 11 (15) | 0.75 (1) | 150 (39,6) |
| HGS 2600-6 (8.5 - 0.24) | 2600 (8.5) | 6 (0,24) | 4 (0,16) | 1.2 | 24 | 12 | 10 (11) | 11 (15) | 0.75 (1) | 150 (39,6) |
| HGS 3100-6 (10 - 0.24) | 3100 (10) | 6 (0,24) | 4 (0,16) | 1.2 | 20 | 14 | 12 (13,2) | 11 (15) | 0.75 (1) | 150 (39,6) |
| HGS 3600-6 (11.8 - 0.24) | 3600 (11. 8) | 6 (0,24) | 4 (0,16) | 1.2 | 17 | 16 | 13 (14,3) | 11 (15) | 0.75 (1) | 150 (39,6) |
| HGS 4100-6 (13.4 - 0.24) | 4100 (13.4) | 6 (0,24) | 4 (0,16) | 1.2 | 15 | 18 | 15 (16,5) | 11 (15) | 0.75 (1) | 150 (39,6) |
| HGS 2100-8 (6.8 - 0.31) | 2100 (6.8) | 8 (0,31) | 5 (0,20) | 1.5 | 20 | 11 | 12 (13,2) | 15 (20) | 0.75 (1) | 200 (52,8) |
| HGS 2600-8 (8.5 - 0.31) | 2600 (8.5) | 8 (0,31) | 5 (0,20) | 1.5 | 18 | 12 | 14 (15,4) | 15 (20) | 0.75 (1) | 200 (52,8) |
| HGS 3100-8 (10 - 0.31) | 3100 (10) | 8 (0,31) | 5 (0,20) | 1.5 | 16 | 14 | 18 (19,8) | 15 (20) | 0.75 (1) | 200 (52,8) |
| HGS 4100-8 (13.4 - 0.31) | 4100 (13.4) | 8 (0,31) | 5 (0,20) | 1.5 | 8 | 18 | 23 (25,3) | 15 (20) | 0.75 (1) | 200 (52,8) |
| Model | Chiều dài bộ đệm | Điều chỉnh khoảng cách lưỡi cắt | Hành trình cữ chặn sau | Tốc độ cữ chặn sau | Số lượng cánh tay hỗ trợ trước | Chiều dài bàn | Chiều rộng máy | Chiều cao bàn |
| mm(inch) | mm(inch) | mm(inch) | mm/s (inch/s) | Số lượng | mm(inch) | mm(inch) | mm(inch) | |
| HGS 2100-6 (6.8 - 0.24) | 1970 (77,56) | 0,05-0,8 (0,002-0,031) | 1000 (39,4) | 110 (4,3) | 2 | 2415 (95,1) | 3010 (118,5) | 800 (31,5) |
| HGS 2600-6 (8.5 - 0.24) | 2400 (94,49) | 0,05-0,8 (0,002-0,031) | 1000 (39,4) | 110 (4,3) | 2 | 2900 (114,2) | 3010 (118,5) | 800 (31,5) |
| HGS 3100-6 (10 - 0.24) | 2800 (110,24) | 0,05-0,8 (0,002-0,031) | 1000 (39,4) | 110 (4,3) | 2 | 3400 (133,9) | 3010 (118,5) | 800 (31,5) |
| HGS 3600-6 (11.8 - 0.24) | 2800 (110,24) | 0,05-0,8 (0,002-0,031) | 1000 (39,4) | 110 (4,3) | 3 | 3930 (154,7) | 3010 (118,5) | 800 (31,5) |
| HGS 4100-6 (13.4 - 0.24) | 2800 (110,24) | 0,05-0,8 (0,002-0,031) | 1000 (39,4) | 110 (4,3) | 3 | 4430 (174,4) | 3010 (118,5) | 800 (31,5) |
| HGS 2100-8 (6.8 - 0.31) | 1970 (77,56) | 0,05-1 (0,002-0.039) | 1000 (39,4) | 110 (4,3) | 2 | 2435 (95,9) | 3040 (119,7) | 800 (31,5) |
| HGS 2600-8 (8.5 - 0.31) | 2400 (94,49) | 0,05-1 (0,002-0.039) | 1000 (39,4) | 110 (4,3) | 2 | 2935 (115,6) | 3040 (119,7) | 800 (31,5) |
| HGS 3100-8 (10 - 0.31) | 2800 (110,24) | 0,05-1 (0,002-0.039) | 1000 (39,4) | 110 (4,3) | 2 | 3435 (135,2) | 3040 (119,7) | 800 (31,5) |
| HGS 4100-8 (13.4 - 0.31) | 2800 (110,24) | 0,05-1 (0,002-0.039 | 1000 (39,4) | 110 (4,3) | 3 | 4435 (174,6) | 3295 (129,7) | 950 (37,4) |
| Model | Chiều rộng bàn | Chiều rộng vận chuyển | Chiều cao | Chiều dài | Chiều dài | Khối lượng |
| mm(inch) | mm(inch) | mm(inch) | mm(inch) | mm(inch) | kg (lbr.) | |
| HGS 2100-6 (6.8 - 0.24) | 2410 (94,9) | 2100 (82,7) | 1640 (64,6) | 3000 (118,1) | 3816 (150,2) | 4500 (9923) |
| HGS 2600-6 (8.5 - 0.24) | 2410 (94,9) | 2100 (82,7) | 1640 (64,6) | 3500 (137,8) | 4250 (167,3) | 5150 (11356) |
| HGS 3100-6 (10 - 0.24) | 2410 (94,9) | 2100 (82,7) | 1640 (64,6) | 4000 (157,5) | 4857 (191,2) | 5700 (12569) |
| HGS 3600-6 (11.8 - 0.24) | 2410 (94,9) | 2100 (82,7) | 1650 (65,0) | 4500 (177,2) | 5357 (210,9) | 6600 (14553) |
| HGS 4100-6 (13.4 - 0.24) | 2410 (94,9) | 2100 (82,7) | 1650 (65,0) | 5000 (196,9) | 5755 (226,6) | 8100 (17861) |
| HGS 2100-8 (6.8 - 0.31) | 2450 (94,9) | 2100 (82,7) | 2000 (78,7) | 3025 (119,1) | 3816 (150,2) | 5500 (12128) |
| HGS 2600-8 (8.5 - 0.31) | 2450 (94,9) | 2100 (82,7) | 1700 (66,9) | 3525 (138,8) | 4250 (167,3) | 6300 (13892) |
| HGS 3100-8 (10 - 0.31) | 2450 (94,9) | 2100 (82,7) | 1700 (66,9) | 4025 (158,5) | 4857 (191,2) | 7150 (15766) |
| HGS 4100-8 (13.4 - 0.31) | 2555 (100,6) | 2150 (84,6) | 1950 (76,8) | 5050 (198,8) | 5755 (226,6) | 10800 (23814) |
Phụ kiện tiêu chuẩn của máy cắt tôn thủy lực Ermaksan dòng HGS series
Lưỡi cắt cứng và chống mài mòn
- Lưỡi cắt trên: 2 cạnh
- Lưỡi cắt dưới: 4 cạnh
Bộ điều khiển ERCUT 7
Cữ chặn sau 1000 mm với độ chính xác 0.1
Tay đỡ vuông 1000mm và tay đỡ phía trước
Thước đo đơn vị mét và inch
Bảng vòng bi kim loại tấm phía trước
Tấm an toàn mặt trước, mặt bên và mặt sau phù hợp với tiêu chuẩn CE.
2 đèn quang điện cho bộ phận bảo vệ phía sau
Hệ thống trượt tấm phía sau
Hệ thống điện SIEMENS
Hệ thống thủy lực HOERBIGER
Hệ thống điều chỉnh khe hở lưỡi thủy lực
Bơm áp suất cao và không gây tiếng ồn
Bộ kẹp xy lanh giữ tấm
Bàn đạp chân đủ điều kiện để cắt đơn và tự động
Nút dừng khẩn cấp
Đường bóng
Bảo vệ ngón tay có thể thu gọn
Phụ kiện lựa chọn của máy cắt tôn thủy lực Ermaksan dòng HGS series
• Bộ điều khiển CNC đa chức năng Cybelec Cybtouch 8
• Thước đo góc trước
• Tay vuông và tay đỡ phía trước theo chiều dài mong muốn
• Hệ thống đỡ sau cho tấm kim loại mỏng
- Hệ thống đỡ tấm kim loại khí nén loại đòn bẩy
- Hệ thống đỡ tấm kim loại khí nén loại khối đơn
• Thiết bị làm mát và gia nhiệt bằng dầu thủy lực
• Bàn đặc
• Lưỡi cắt cho thép không gỉ
• Tăng hành trình mỗi phút
• Bảo vệ ngón tay bằng laser
• Lắp đặt quạt làm mát hoặc gia nhiệt vào bảng điện theo điều kiện làm việc
• Bàn đạp đôi
• Điện áp tùy chọn
• Lắp đặt bảng điều khiển ở phía bên phải tủ điện
• Dây chuyền cắt laser
• Sản xuất máy tùy chỉnh theo yêu cầu độ dày và kích thước của tấm kim loại
• Tùy chọn màu sắc

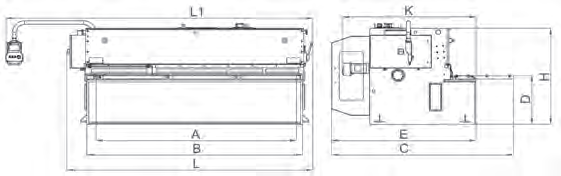

Sơ đồ kích thước của cắt tôn thủy lực Ermaksan dòng HGS series
