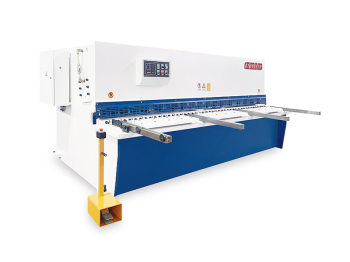

Đặc trưng của máy cắt tôn thủy lực dòng CHK series
◆ Máy cắt tôn thủy lực thế hệ thứ hai kết cấu hoàn toàn bằng thép
◆ Khoảng hở tấm cắt có thể điều chỉnh bằng tay, thao tác đơn giản, hiệu suất cắt cao.
◆ Kết cấu hàn toàn bộ bằng tấm thép, khung dày, cứng vững tốt, khả năng chống sốc cao.
◆ Thiết bị bảo vệ an toàn đáng tin cây
◆ Tiết kiệm chi phí, công nghệ mạnh mẽ và đảm bảo chất lượng, độ bền bỉ.
Cấu hình tiêu chuẩn của máy cắt tôn thủy lực dòng CHK series
Bàn nạp liệu dạng bi
◆ Được trang bị bàn làm việc bi thép, giảm ma sát khi nạp liệu và trầy xước bề mặt tấm

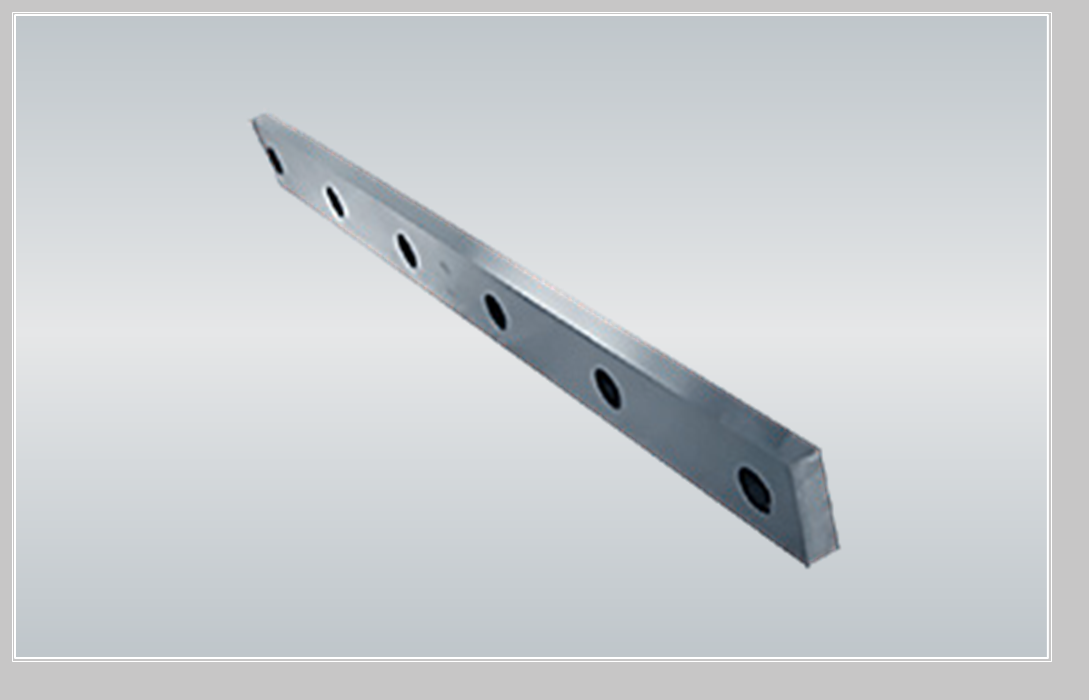

Lưỡi cắt hợp kim Cr12
◆ Lưỡi cắt hình chữ nhật, có thể sử dụng 4 cạnh cắt, tuổi thọ cao, toàn bộ chiều dài cạnh cắt được trang bị lưới bảo vệ
Bộ điều khiển CNC ESTUN E200PS

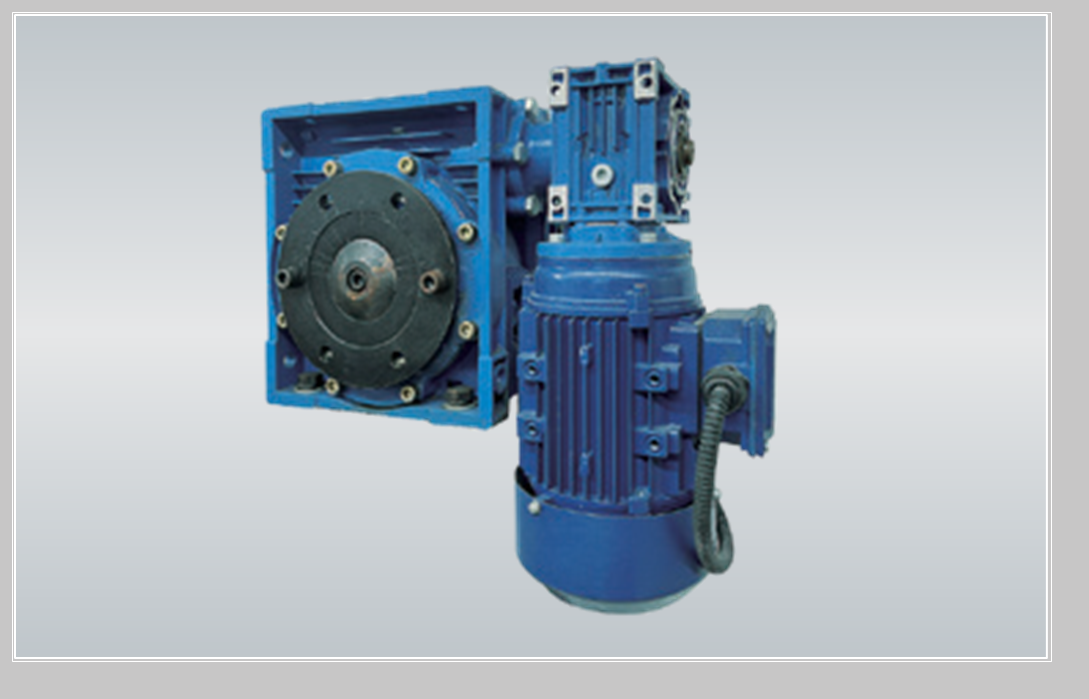

Điều chỉnh khe hở lưỡi điện
Thông số kỹ thuật của máy cắt tôn thủy lực dòng CHK series
| Model
| Độ dày cắt tối đa | Chiều rộng cắt tối đa | Số hành trình | Hành trình cữ chặn sau | Hành trình tải phía sau | Góc cắt | Trọng lượng | Công suất động cơ chính | Kích thước (DxRxC) |
| mm | mm | min¹ | mm | mm | ° | kg | kw | mm | |
| CHK-6×2500 | 6 | 2500 | 8-12 | 10-800 | 800 | 0.5-1.5 | 5500 | 7.5 | 3200×1800×2050 |
| CHK-6×3200 | 6 | 3200 | 8-12 | 10-800 | 800 | 1.5 | 6400 | 7.5 | 3800×1800×2050 |
| CHK-6×4000 | 6 | 4000 | 8-12 | 10-800 | 800 | 0.5-1.5 | 9000 | 7.5 | 4600×1970×2050 |
| CHK-6×5000 | 6 | 5000 | 8-10 | 10-800 | 1000 | 0.5-1.5 | 14000 | 7.5 | 5600×2400×2450 |
| CHK-6×6000 | 6 | 6000 | 8-10 | 10-800 | 1000 | 0.5-1.5 | 18000 | 7.5 | 6600×2400×2450 |
| CHK-8×2500 | 8 | 2500 | 8-12 | 10-800 | 800 | 0.5-1.5 | 7000 | 11 | 3200×2000×2100 |
| CHK-8×3200 | 8 | 3200 | 8-10 | 10-800 | 800 | 0.5-1.5 | 7800 | 11 | 3800×2000×2200 |
| CHK-8×4000 | 8 | 4000 | 8-12 | 10-800 | 800 | 0.5-1.75 | 9800 | 11 | 4600×1970×2050 |
| CHK-8×5000 | 8 | 5000 | 7-9 | 10-800 | 1000 | 0.5-1.5 | 18000 | 22 | 5600×2400×2450 |
| CHK-8×6000 | 8 | 6000 | 7-9 | 10-800 | 1000 | 0.5-2 | 22000 | 22 | 5700×2400×2550 |
| CHK-10×2500 | 10 | 2500 | 8-10 | 10-800 | 800 | 0.5-2 | 8500 | 18.5 | 3200×2000×2200 |
| CHK-10×3200 | 10 | 3200 | 8-10 | 10-800 | 800 | 0.5-2.5 | 9500 | 18.5 | 3800×2400×2600 |
| CHK-10×4000 | 10 | 4000 | 8-10 | 10-800 | 800 | 0.5-2.5 | 13000 | 18.5 | 4600×1970×2350 |
| CHK-12×2500 | 12 | 2500 | 9-12 | 10-800 | 1000 | 0.5-2.5 | 9000 | 18.5 | 3200×2200×2400 |
| CHK-12×3200 | 12 | 3200 | 8-12 | 10-800 | 800 | 0.5-2 | 10000 | 18.5 | 3800×2200×2450 |
| CHK-12×4000 | 12 | 4000 | 8-10 | 10-800 | 800 | 0.5-2 | 15000 | 18.5 | 4600×2300×2450 |
| CHK-12×5000 | 12 | 5000 | 6-8 | 10-900 | 800 | 0.5-2 | 24000 | 18.5 | 5600×2400×2550 |
| CHK-12×6000 | 12 | 6000 | 6-8 | 10-800 | 1000 | 0.5-2 | 28000 | 18.5 | 6800×2450×2550 |
| CHK-16×2500 | 16 | 2500 | 8-10 | 10-800 | 1000 | 0.5-2.5 | 11500 | 22 | 3200×2200×2400 |
| CHK-16×3200 | 16 | 3200 | 8-10 | 10-800 | 800 | 0.5-2.5 | 12800 | 22 | 3800×2200×2650 |
| CHK-16×4000 | 16 | 4000 | 6-9 | 10-900 | 800 | 0.5-1.5 | 17800 | 22 | 4600×2300×2650 |
| CHK-16×5000 | 16 | 5000 | 5-7 | 10-800 | 800 | 1.5-3 | 28000 | 22 | 5600×2400×2850 |
| CHK-20×2500 | 20 | 2500 | 6-9 | 10-800 | 800 | 0.5-2.5 | 14200 | 30 | 3200×2200×2400 |
| CHK-20×3200 | 20 | 3200 | 6-9 | 10-800 | 800 | 0.5-2.5 | 16000 | 30 | 3800×2200×2650 |
| CHK-20×4000 | 20 | 4000 | 6-9 | 10-800 | 1000 | 0.5-2.5 | 26000 | 30 | 4600×2300×2850 |
| CHK-20×5000 | 20 | 5000 | 4-6 | 10-800 | 1000 | 1.5-3.5 | 33000 | 30 | 5600×2400×2950 |
| CHK-20×6000 | 20 | 6000 | 4-6 | 10-800 | 1000 | 1.5-3.5 | 44000 | 30*2 | 6800×2450×3050 |
| CHK-25×2500 | 25 | 2500 | 6-9 | 10-800 | 800 | 0.5-2.5 | 20000 | 45 | 3300×2500×2900 |
| CHK-25×3200 | 25 | 3200 | 6-9 | 10-800 | 1000 | 0.5-2.5 | 22000 | 45 | 4200×2500×3200 |
| CHK-25×4000 | 25 | 4000 | 6-9 | 10-800 | 1000 | 0.5-2.5 | 37000 | 55 | 4980×2650×2700 |
Vui lòng liên hệ với chúng tôi qua số điện thoại công ty để được tư vấn và nhận báo giá tốt nhất.
Hotline: 094 896 6655 hoặc email: attjsc@machinetools.com.vn
