Đặc điểm của máy cắt Laser Fiber kim loại tấm Ermaksan dòng FIBERMAK RAPTOR series
Thiết kế kiểu công thái học và giá cả phải chăng
Máy cắt Laser Fiber kim loại tấm Ermaksan dòng FIBERMAK RAPTOR series được sản xuất với mục tiêu cung cấp giải pháp kinh tế mà không ảnh hưởng đến chất lượng cắt, với cấu trúc bên ngoài nhỏ gọn, chiếm ít không gian hơn, ưu tiên thiết kế dạng mô-đun và công thái học.
Với gia tốc 1,5 G, tốc độ 80 m/phút, xe đẩy cắt đơn, đầu cắt tự động lấy nét và cấu trúc thân máy nhẹ, đây là máy cắt laser lý tưởng được sản xuất theo tiêu chuẩn chất lượng cao dành cho khách hàng đang tìm kiếm giải pháp kinh tế. Thanh đèn LED trong thân máy tăng thêm tính thẩm mỹ cho các tia laser dòng RAPTOR, mang đến vẻ thanh lịch và hiện đại cho máy.
CẮT HÌNH DÁNG ỐNG
Với Combi Raptor, khả năng thực hiện cả cắt hình dạng ống và cắt kim loại tấm trên cùng một máy mang lại sự linh hoạt cho người dùng
LẬP DANH SÁCH CHƯƠNG TRÌNH
Hàng chục chương trình có thể được xếp hàng và chạy tự động cùng một lúc bằng cách tạo danh sách.
BÀN XE THỦY LỰC
Cắt liên tục bằng hai bàn cắt đảm bảo tính liên tục trong sản xuất. Với hệ thống thay đổi bàn thủy lực, máy có thể tải tấm ngay cả trong khi cắt và thu các chi tiết đã cắt mà không cần dừng máy.
SẢN XUẤT LINH HOẠT
Máy được thiết kế tập trung vào sản xuất linh hoạt cho những người dùng muốn xử lý các loại vật liệu khác nhau một cách dễ dàng và không có gờ.
CẬP NHẬT MÁY LIÊN TỤC
Với tiêu chí cải tiến liên tục, các kỹ sư của Ermaksan cung cấp phiên bản mới nhất cho phép người dùng tận dụng tối đa tính năng của máy.

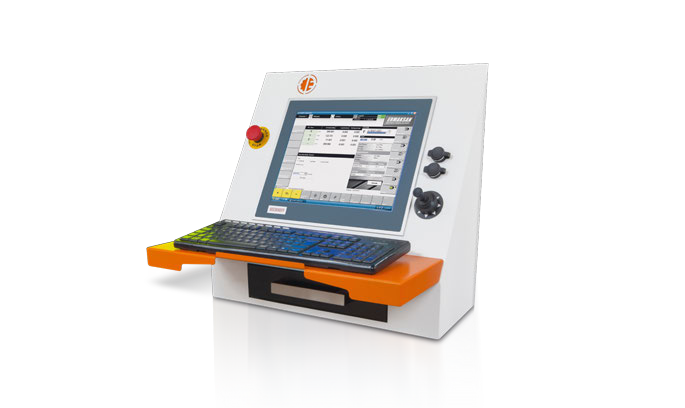

BẢNG ĐIỀU KHIỂN
Tất cả phần mềm trên Bảng điều khiển đều được các kỹ sư ERMAKSAN phát triển và có thể thêm các tính năng đặc biệt.
• Bảng điều khiển là đơn vị điều khiển hệ thống và gửi lệnh của người dùng đến máy.
• Bảng điều khiển có khả năng chịu nhiều điều kiện môi trường khác nhau: bụi bẩn, độ ẩm, nhiệt độ,v.v.
• Được sử dụng như màn hình cảm ứng và có sẵn bàn phím ngoài.
• Với biến trở điều chỉnh tốc độ trên bảng điều khiển, có thể tăng và giảm tốc độ trục trong khu vực làm việc.
• Màn hình đồ họa NC.

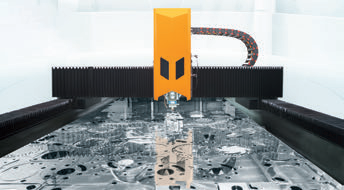

THÔNG SỐ KỸ THUẬT ĐẦU CẮT
Đầu cắt Precitec LightCutter được sử dụng cho laser Fibermak Raptor series dưới 4kW, Precitec ProCutter được sử dụng cho laser có công suất 4 kW trở lên.
• Ống kính tiêu cự có thể điều chỉnh thủ công
• Kiểm soát độ cao chính xác
• Kính bảo vệ thấp hơn
Thông số kỹ thuật của máy cắt Laser Fiber kim loại tấm Ermaksan dòng FIBERMAK RAPTOR series
| Thông số kỹ thuật | Đơn vị | SM 2,5X1,25 | SM 3X1,5 |
| Kích thước làm việc | mm | 2500x1250 | 3000x1500 |
| Khả năng tải lớn nhất | kg | 600 | 750 |
| Di chuyển trục | - | - | - |
| Bàn động cơ servo/trục X, U | mm | 2550 | 3050 |
| Cầu động cơ servo/trục Y | mm | 1270 | 1550 |
| Đầu cắt động cơ servo/trục Z | mm | 150 | 150 |
| Sự tăng tốc | G | 1,5 | 1,5 |
| Tốc độ trục lớn nhất động cơ servo | m/min | 113(tốc độ kết hợp) (tốc độ trục đơn X, Y 80m/phút) | |
| Đơn vị tải và dỡ tải tự động | Pallet | Tự động (Pallet đơn) | Tự động (Pallet đơn) |
| Kích thước máy (DxRxC) | mm | 8200x2450x2200 | 9250x4500x2200 |
| Khối lượng máy | kg | 7900 | 9500 |
| Trục máy | - | 4 trục (X, Y, Z, U) | |
| Độ chính xác vị trí | mm | ± 0,005 | |
| Độ chính xác lặp lại | mm | ± 0,032 | |
| CNC | - | BECKHOFF | |
| Phần mềm CAD/CAM | - | METALIX, LANTEK | |
| Kết nối mạng | - | Ethernet | |
| Bảng điểu khiển | - | Màn hình 21.5-inch 1920 x 1080, bàn phím chữ và số, phím PLC, màn hình cảm ứng | |
| Thông số kỹ thuật | Đơn vị | YLS 1000 | YLS 2000 | YLS 3000 | YLS 4000 | YLS 6000 |
| Bộ cộng hưởng | W | 1000 | 2000 | 3000 | 4000 | 6000 |
| Chất lượng chùm laser | Rad | 1-2 | 2 - 2,5 | 2 - 2,5 | 2-2.5 | 2-4 |
| Độ ổn định công suất | % | 1-3 | 1-2 | 1-2 | 1-2 | 1-2 |
| Đo lượng đầu ra của cáp quang | μm | 50 | 100 | 100 | 100 | 100 |
| Tốc độ chảy chất làm mát | L/phút | 8 | 10 | 20 | 20 | 40 |
| Công suất cắt (tối đa) | - | - | - | - | - | - |
| Thép các bon thấp ( S235JR,S355MC ) | mm | 8 | 16 | 18 | 20 | 25 |
| Thép không gỉ (AISI 304) | mm | 4 | 8 | 10 | 12 | 15 |
| Nhôm (AlMg3) | mm | 3 | 6 | 8 | 10 | 12 |
| Đồng thau(CuZn37) | mm | 2 | 4 | 5 | 6 | 8 |
| Đồng (Cu-ETP) | mm | 2 | 4 | 5 | 6 | 8 |
| Mức tiêu thụ trung bình | kw | 14 | 18 | 20 | 22 | 28 |
| Đầu cắt | - | Máy cắt ánh sáng Precitec | Máy cắt ánh sáng Precitec | Máy cắt ánh sáng Precitec | Máy cắt ánh sáng Precitec | Máy cắt Precitec 2.0 |
| Phạm vi tần số xung | kHz | 5 | ||||
| Phạm vi công suất | % | 10-105 | ||||
| Bước sóng laser | nm | 1070 ± 5 | ||||
| Kích từ/EXCITATION | - | Điốt laser | ||||
| Khí phụ | - | - | ||||
| Thép | - | Oxy (0.5-6 Bar) | ||||
| Thép không gỉ | - | Nito (0.5-25 Bar) | ||||
| Nhôm | - | Không khí khô hoặc Nitơ (0,5-25 Bar) | ||||
