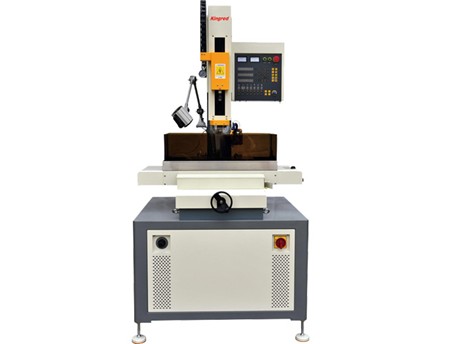

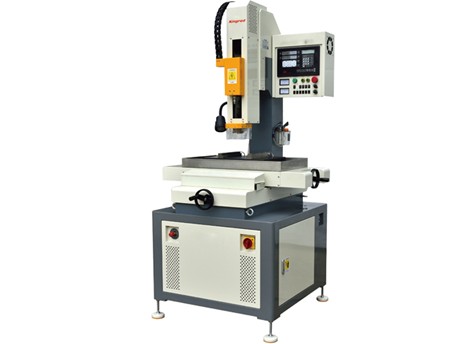

    Máy khoan xung EDM Trung Quốc KINGRED KD703A, KD703B và KD703C
    Máy khoan xung EDM Trung Quốc KINGRED KD703A, KD703B và KD703C
    Máy khoan xung EDM Trung Quốc KINGRED KD703A, KD703B và KD703C
    KD703A, KD703B và KD703C
    Máy bắn lỗ EDM,
    KINGRED
    • Đường kính điện cực: Φ0,1–Φ3,0 mm tùy model
    • Tỷ lệ chiều sâu/đường kính lỗ: 300:1
    • Tốc độ khoan: khoảng 30–60 mm/phút tùy vật liệu
    • Hành trình X/Y: từ 250 × 350 đến 300 × 400 mm
    • Dòng gia công tối đa: 40 A
    • Tải trọng bàn tối đa: 300–500 kg
    • Tốc độ đầu quay trục C: 0–500 vòng/phút
    • Áp suất bơm tối đa: 8–12 MPa
    • KD703A hiển thị số X/Y/Z; KD703B và KD703C hiển thị X/Y
    Liên hệ tư vấn
    Sản phẩm hết hàng

    Máy khoan xung EDM Trung Quốc KINGRED KD703A, KD703B và KD703C là các dòng Small Hole EDM dùng để gia công lỗ nhỏ và lỗ sâu trên vật liệu dẫn điện. Máy có thể khoan các lỗ đường kính từ 0,1–3,0 mm tùy model, tỷ lệ chiều sâu/đường kính lỗ đạt 300:1 và tốc độ khoan khoảng 30–60 mm/phút tùy vật liệu. Các model phù hợp gia công lỗ mồi cho máy cắt dây EDM, lỗ lọc, lỗ phun, lỗ khí, nhóm lỗ và các lỗ có chiều sâu lớn.

    Máy khoan xung EDM Trung Quốc KINGRED KD703A, KD703B và KD703C

    Máy khoan xung EDM Trung Quốc KINGRED KD703A, KD703B và KD703C

    Máy khoan xung EDM Trung Quốc KINGRED KD703A, KD703B và KD703C

    Đặc điểm nổi bật của máy khoan xung EDM KINGRED

    • Có khả năng khoan lỗ sâu với tỷ lệ chiều sâu/đường kính lên đến 300:1.
    • Tốc độ khoan khoảng 30–60 mm chiều sâu/phút, thay đổi tùy vật liệu gia công.
    • Có thể gia công lỗ mồi cho máy cắt dây EDM, lỗ lọc, lỗ phun, lỗ khí, nhóm lỗ và các lỗ sâu.
    • Gia công được nhiều loại vật liệu dẫn điện, kể cả một số vật liệu bán dẫn; các vật liệu hãng nêu gồm thép không gỉ, thép tôi, đồng, nhôm và hợp kim cứng.
    • Có thể khoan trực tiếp trên bề mặt nghiêng và bề mặt cong.
    • Có khả năng xói bỏ mũi khoan, taro hoặc dụng cụ bị gãy bên trong phôi mà không làm hỏng ren của lỗ.
    • Có thể sử dụng nước thông thường hoặc dung dịch xà phòng hóa làm chất lỏng gia công.
    • Vận hành đơn giản và thuận tiện.
    • KD703A trang bị hiển thị số cho ba trục X/Y/Z và có chức năng cài đặt chiều sâu trục Z.
    • KD703B và KD703C trang bị hiển thị số cho hai trục X/Y.

    Thông số kỹ thuật máy khoan xung EDM KINGRED

    Thông số kỹ thuật

    KD703A

    KD703B

    KD703C

    Đường kính điện cực

    Φ0,2–Φ3,0 mm

    Φ0,3–Φ3,0 mm

    Φ0,1–Φ3,0 mm

    Hành trình đầu trục chính

    280 mm

    280 mm

    330 mm

    Hành trình servo trục Z

    380 mm

    380 mm

    350 mm

    Tốc độ điều chỉnh tối đa trục Z

    2.200 mm/phút

    800 mm/phút

    2.200 mm/phút

    Tốc độ đầu quay trục C

    0–500 vòng/phút, điều chỉnh được

    0–500 vòng/phút, điều chỉnh được

    0–500 vòng/phút, điều chỉnh được

    Kích thước bàn

    320 × 440 mm

    320 × 440 mm

    250 × 500 mm

    Hành trình X/Y thủ công

    300 × 400 mm

    300 × 400 mm

    250 × 350 mm

    Khoảng cách tối đa giữa dẫn hướng và bàn làm việc

    320 mm

    320 mm

    360 mm

    Chiều cao bàn làm việc

    920 mm

    920 mm

    920 mm

    Dòng gia công tối đa

    40 A

    40 A

    40 A

    Công suất đầu vào tối đa

    4,5 kW

    4,5 kW

    4,5 kW

    Nguồn điện

    380V/50Hz hoặc 220V/60Hz

    380V/50Hz hoặc 220V/60Hz

    380V/50Hz hoặc 220V/60Hz

    Tải trọng bàn tối đa

    300 kg

    300 kg

    500 kg

    Số trục DRO

    X/Y/Z – 3 trục

    X/Y – 2 trục

    X/Y – 2 trục

    Áp suất bơm tối đa

    12 MPa

    8 MPa

    12 MPa

    Kích thước thân máy (D×R×C)

    1.000 × 1.000 × 1.900 mm

    1.000 × 1.000 × 1.900 mm

    1.200 × 1.050 × 2.300 mm

    Trọng lượng máy

    850 kg

    800 kg

    1.000 kg

    Dữ liệu gia công tham khảo

    Các trang KD703A, KD703B và KD703C sử dụng cùng bảng dữ liệu gia công thông dụng. Điều kiện hãng nêu sử dụng điện cực đồng thau và nguồn điện 380VAC.

    Đường kính

    Vật liệu

    Ton

    Toff

    Ip

    Kc

    Áp suất

    Điện áp gia công

    Quay

    Dòng gia công

    0,3

    45#

    2

    1

    2

    0

    5–6 MPa

    25 V

    Y

    3 A

    0,3

    Thép tôi

    2

    1

    2

    0

    5–6 MPa

    25 V

    Y

    3 A

    0,3

    Thép không gỉ

    2

    2

    2

    0

    5–6 MPa

    25 V

    Y

    3 A

    0,5

    45#

    3

    2

    3

    0

    6 MPa

    25 V

    Y

    5 A

    0,5

    Thép tôi

    3

    2

    3

    0

    6 MPa

    25 V

    Y

    5 A

    0,5

    Thép không gỉ

    3

    2

    2

    0

    6 MPa

    25 V

    Y

    4 A

    1,0

    45#

    3

    2

    5

    –

    6 MPa

    20 V

    Y

    12 A

    1,0

    Thép tôi

    3

    2

    6

    –

    6 MPa

    20 V

    Y

    12 A

    1,0

    Thép không gỉ

    3

    2

    4

    –

    6 MPa

    20 V

    Y

    10 A

    2,0

    45#

    4–6

    2

    6

    =

    6 MPa

    20 V

    Y

    18 A

    2,0

    Thép tôi

    4–6

    2

    6

    =

    6 MPa

    20 V

    Y

    18 A

    2,0

    Thép không gỉ

    5

    2

    6

    =

    6 MPa

    20 V

    Y

    16 A

    3,0

    45#

    5–7

    2

    8

    =

    6 MPa

    20 V

    Y

    25 A

    3,0

    Thép tôi

    5–7

    2

    8

    =

    6 MPa

    20 V

    Y

    25 A

    3,0

    Thép không gỉ

    7

    2

    7

    =

    6 MPa

    20 V

    Y

    23 A

    Ứng dụng của máy khoan xung EDM KINGRED

    Máy phù hợp để tạo các lỗ nhỏ và lỗ sâu trên vật liệu dẫn điện, đặc biệt như:

    • Lỗ mồi phục vụ gia công cắt dây EDM.
    • Lỗ lọc.
    • Lỗ phun.
    • Lỗ khí.
    • Nhóm lỗ.
    • Lỗ có chiều sâu lớn.
    • Lỗ trên bề mặt cong hoặc bề mặt nghiêng.
    • Xử lý mũi khoan, taro hoặc dụng cụ bị gãy bên trong phôi.

    Máy có thể gia công thép không gỉ, thép tôi, đồng, nhôm, hợp kim cứng và các vật liệu dẫn điện phù hợp khác.

    👉 Liên hệ ngay với chúng tôi qua số điện thoại 0836.029.594 hoặc email attjsc@machinetools.com.vn để nhận báo giá chi tiết và được tư vấn lựa chọn dòng máy khoan xung EDM KINGRED phù hợp với yêu cầu gia công.
